Замена джойстика (аналогового стика) беспроводного контроллера Xbox Series X/S

Сдвиньте крышку батарейного отсека вверх и снимите её пальцами.

Достаньте батарейки.

При повторной установке батареек убедитесь, что они установлены правильно, положительные (+) и отрицательные (–) концы совпадают с маркировкой на контактах контроллера. Если батарейки начинают корродировать, замените их на новые.

Вставьте инструмент для вскрытия между левой накладкой ручки и нижним внутренним краем задней крышки.

Крепко закреплены пластиковые защёлки, удерживающие накладку ручки. Для их освобождения потребуется значительная сила.

Проведите инструментом вдоль внутреннего края левой накладки ручки и периодически поддёргивайте, чтобы освободить пластиковые защёлки.

Пластиковые защёлки на внешнем крае затрудняют проведение инструмента вдоль него и освобождение защёлок. Поэтому поддевание внутреннего края — более простой вариант.

Подденьте внутренний средний край накладки ручки инструментом для вскрытия, чтобы освободить оставшиеся защёлки.

Прижмите накладку ручки пальцем сверху, чтобы предотвратить её резкое выбрасывание.

Снимите левую накладку ручки.

Чтобы установить левую накладку ручки обратно, разместите её на задней крышке и плотно прижмите по краям, чтобы зафиксировать все защёлки.

Вставьте инструмент для вскрытия между правой накладкой ручки и нижним внутренним краем задней крышки.

Крепко закреплены пластиковые защёлки, удерживающие накладку ручки. Для их освобождения потребуется значительная сила.

Проведите инструментом вдоль внутреннего края правой накладки ручки и периодически поддёргивайте, чтобы освободить пластиковые защёлки.

Пластиковые защёлки на внешнем крае затрудняют проведение инструмента вдоль него и освобождение защёлок. Поэтому поддевание внутреннего края — более простой вариант.

Подденьте внутренний средний край накладки ручки инструментом для вскрытия, чтобы освободить оставшиеся защёлки.

Прижмите накладку ручки пальцем сверху, чтобы предотвратить её резкое выбрасывание.

Снимите правую накладку ручки.

Чтобы установить правую накладку ручки обратно, разместите её на задней крышке и плотно прижмите по краям, чтобы зафиксировать все защёлки.

Наклейка в отсеке для батареек закрывает винт в корпусе. Отогните её или проколите отверткой.

Используйте пинцет или пальцы, чтобы отогнуть наклейку и получить доступ к винту.

Не нужно полностью снимать наклейку — достаточно отогнуть её настолько, чтобы добраться до скрытого винта.

Используйте отвертку Torx Security T8R, чтобы удалить пять винтов длиной 9.3 мм, фиксирующих верхнюю крышку: три в верхней части и два в нижней.

Поднимите верхнюю крышку строго вверх, чтобы снять её.

Вставьте плоскую часть лопатки в прямоугольный зазор между узлом средней рамки и задней крышкой, рядом с левым бампером.

Поверните лопатку, чтобы частично освободить узел средней рамки.

Повторите процедуру поддевания в зазоре рядом с правым бампером, чтобы полностью освободить узел средней рамки.

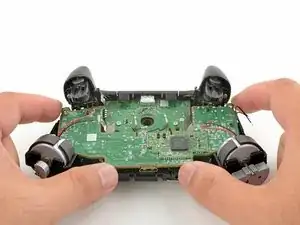

Поднимите и снимите узел средней рамки.

Останется только задняя крышка.

При сборке проденьте контакты батарейного отсека узла средней рамки через заднюю крышку.

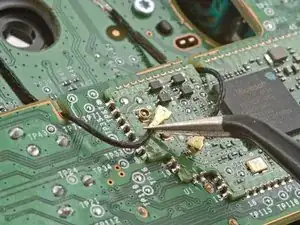

Подденьте одной ветвью пинцета коаксиальный разъем антенного кабеля как можно ближе к металлической головке.

Поднимите разъем строго вверх, чтобы отсоединить его.

Поднимайте коаксиальный разъем строго вверх от разъёма, чтобы не согнуть разъём.

Повторите процедуру для второго антенного кабеля.

При сборке совместите разъем с гнездом и нажмите на него пальцем, чтобы зафиксировать. Инструмент, например лопатка, может соскользнуть и повредить поверхностно монтированные компоненты вокруг разъёма.

Положите контроллер на термостойкую поверхность, например силиконовый рабочий коврик.

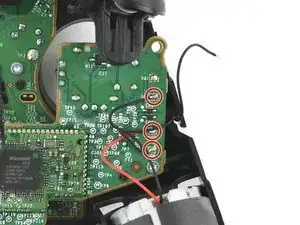

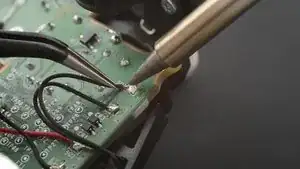

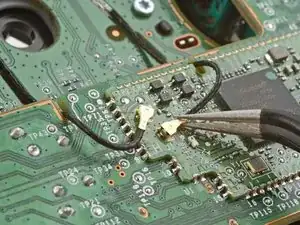

Нагрейте жало паяльника и прикоснитесь к одной из паяных площадок провода мотора.

Когда припой расплавится, используйте пинцет, чтобы отвести провод от площадки.

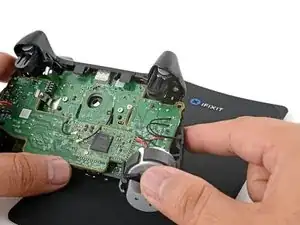

Отпаять оставшиеся семь проводов, соединяющих четыре двигателя с платой.

При повторной пайке этих проводов при сборке убедитесь, что красные провода двигателей припаяны к площадкам, маркированным SQ3 и SQ7. Это гарантирует вращение крупных двигателей вибрации в правильном направлении.

Отвинтите два винта длиной 7 мм, крепящих дополнительную плату, с помощью отвёртки Torx T5.

Дополнительная плата всё ещё соединена с основной платой через разъём.

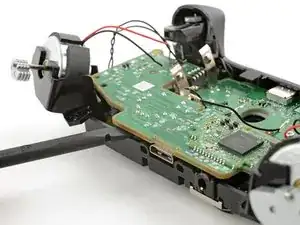

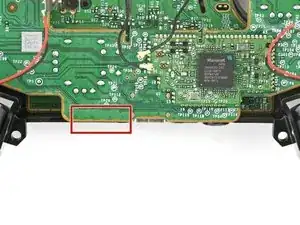

Вставьте плоский конец лопатки между дополнительной платой и нижним краем рамы в отмеченном на изображении месте.

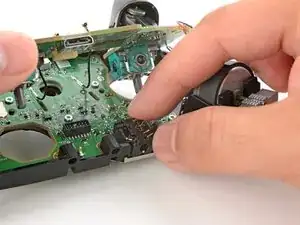

Поверните лопатку, чтобы приподнять дополнительную плату и отключить разъём.

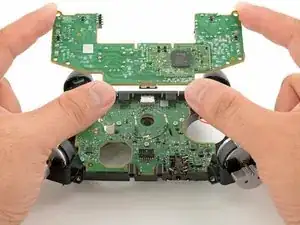

Поднимите и снимите дополнительную плату.

При сборке:

Совместите разъём дополнительной платы с разъёмом основной платы.

Проверьте, что разъём наушников не смещён.

Проверьте, что антенные кабели не зажаты между платами.

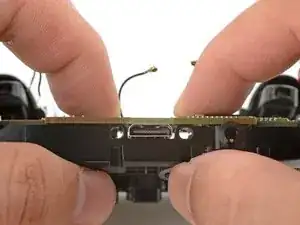

Осторожно сожмите платы пальцами, чтобы снова соединить разъём.

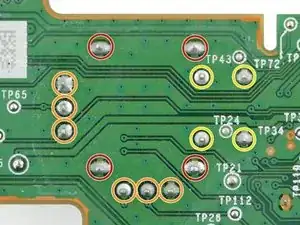

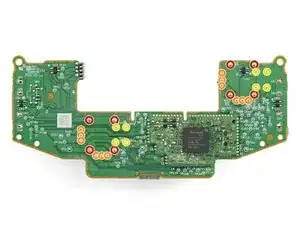

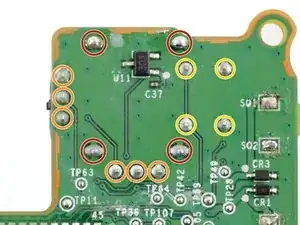

Каждый модуль джойстика закреплён 14 паяными соединениями:

Четыре крепёжных соединения рамы

Шесть соединений, соединяющих два потенциометра

Четыре паяных соединения кнопки джойстика

Оставшиеся шаги показывают, как заменить левый джойстик (при условии, что контроллер направлен на вас). Ту же процедуру можно использовать для замены правого джойстика.

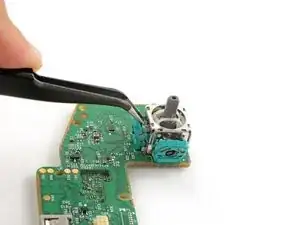

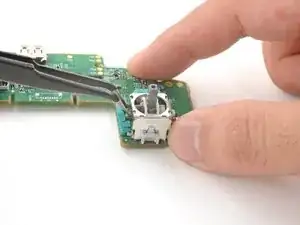

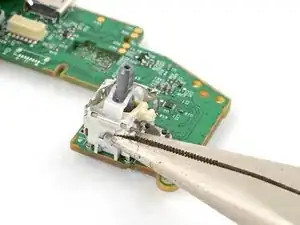

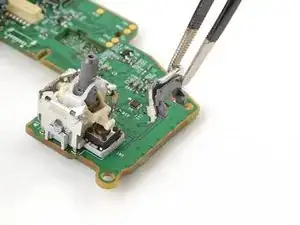

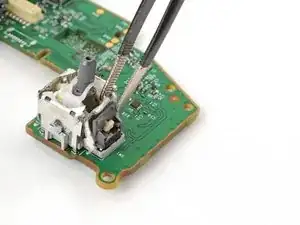

Вставьте кончики изогнутого пинцета между верхним краем потенциометра и рамой джойстика.

Поверните пинцет вниз, чтобы отогнуть верхний край потенциометра от рамы джойстика.

Повторите процедуру со вторым потенциометром.

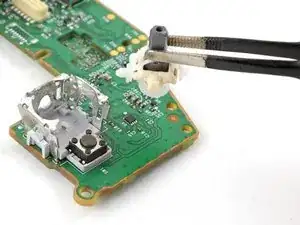

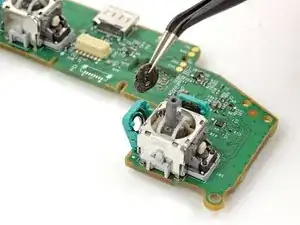

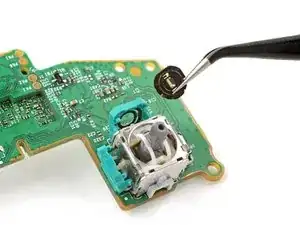

Используйте пинцет, чтобы вынуть круглую каретку контактной пластины из обоих потенциометров.

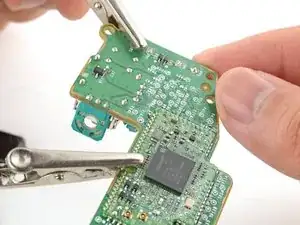

Зафиксируйте материнскую плату так, чтобы вы могли отпаять оба потенциометра.

Нанесите флюс на три паяных соединения, фиксирующие один из потенциометров.

Флюс улучшает растекание расплавленного припоя, что облегчает работу. Если припой липкий или густой, нанесите больше флюса.

Для полных инструкций по выпаиванию сквозных паяных соединений следуйте этому руководству.

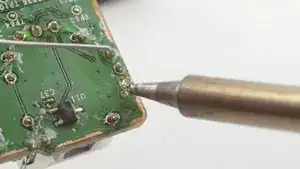

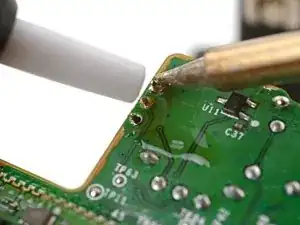

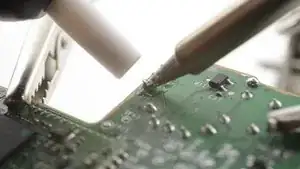

Установите паяльник на 375 °C (707 °F) и приложите жало к соединению, чтобы нагреть его.

Не нагревайте соединение более 15 секунд за раз, иначе рискуете повредить паяную площадку.

Если у вас возникают трудности с расплавлением припоя, нанесите немного припоя с содержанием свинца на жало паяльника и попробуйте снова. Припой со свинцом улучшает теплопередачу и понижает температуру плавления существующего бессвинцового припоя.

Когда припой расплавится, используйте отсос для припоя, чтобы убрать припой.

Повторите нагрев и отсос несколько раз на том же соединении, чтобы удалить как можно больше припоя.

Не нагревайте соединение непрерывно более 15 секунд за раз, чтобы не повредить площадку.

Повторите процедуру, чтобы отпаять оставшиеся два соединения, фиксирующие потенциометр.

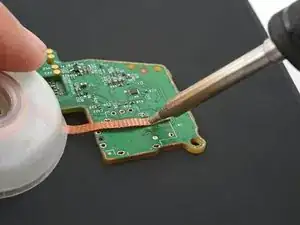

Этот шаг показывает, как удалить остаточный припой оплеткой для припоя. Если потенциометр шатается, пропустите этот шаг.

Нанесите флюс на паяное соединение.

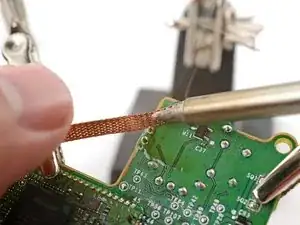

Положите кусочек чистой оплетки поверх паяного соединения.

Прижмите жало паяльника к оплетке так, чтобы остаточный припой расплавился и перешёл на оплетку.

Повторите процедуру с оставшимися двумя паяными соединениями.

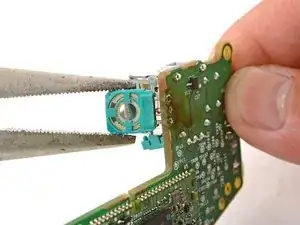

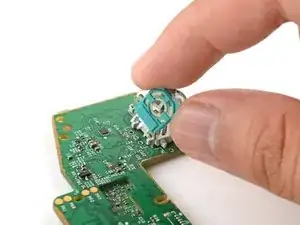

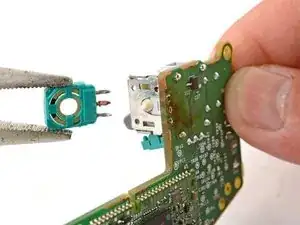

Используйте пинцет или плоскогубцы, чтобы аккуратно вытащить потенциометр с платы.

Не тяните чрезмерно, иначе вы оторвете контактную площадку пайки. Если потенциометр кажется застрявшим, выполните предыдущие три шага, чтобы попытаться удалить остатки припоя, удерживающие потенциометр на месте.

Вы также можете попытаться прогреть каждый контакт, одновременно покачивая потенциометр, чтобы вытащить его с платы. Это лучше делать с помощником.

Повторите процедуру демонтажа припоя, чтобы выпаять и удалить второй потенциометр.

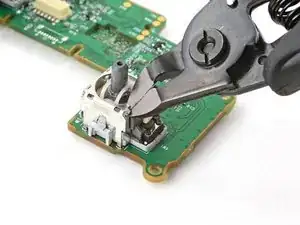

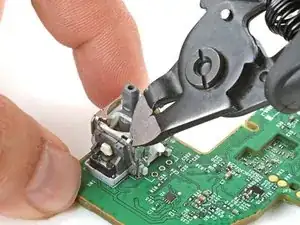

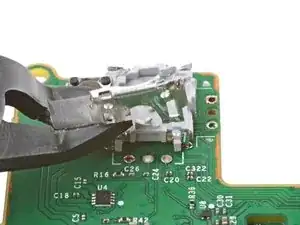

Используйте бокорезы, чтобы отрезать верхние углы рамки джойстика.

Будьте очень осторожны, чтобы не порезаться о острые кромки. Загните любые острые края плоскогубцами.

Удалите любые свободные фрагменты рамки из модуля джойстика.

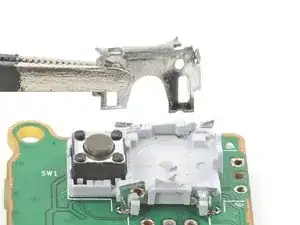

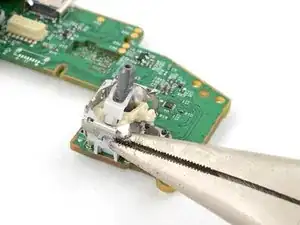

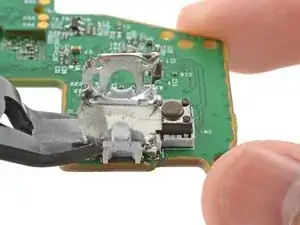

Используйте плоскогубцы, чтобы отогнуть оставшиеся стороны рамки наружу.

Удалите пластиковые компоненты джойстика из центра рамки.

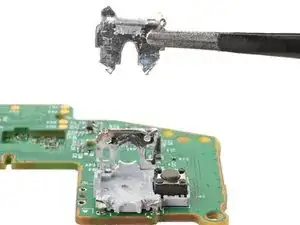

Удалите любые свободные фрагменты рамки.

Используйте бокорезы, чтобы перерезать обе ножки одной из стенок рамки.

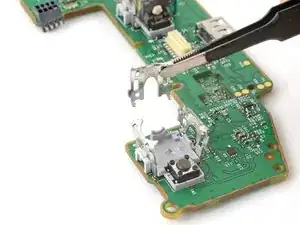

Удалите оторванную стенку рамки.

Повторите процедуру, чтобы перерезать и удалить последнюю стенку рамки.

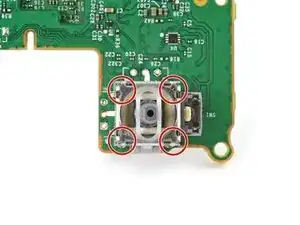

Зафиксируйте материнскую плату так, чтобы контакты пайки были направлены вверх.

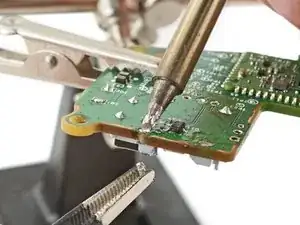

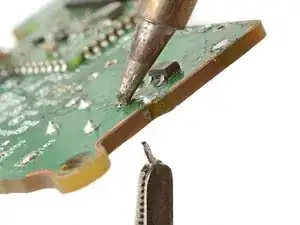

Нагрейте паяльником паяное соединение, удерживающее один из фиксаторных штифтов рамки.

Когда припой расплавится, захватите фиксатор пинцетом и вытяните его из отверстия.

Если вам трудно расплавить припой, нанесите немного припоя с свинцом на наконечник паяльника и попробуйте снова.

Повторите процедуру, чтобы удалить оставшиеся три фиксатора рамки.

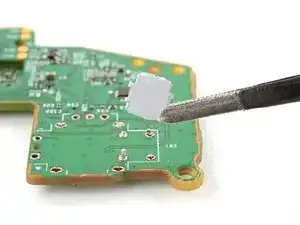

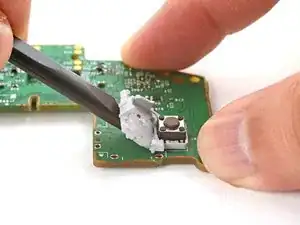

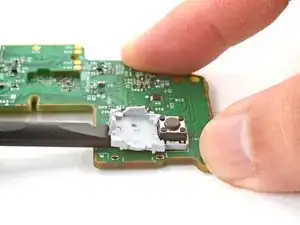

Просуньте плоский конец лопатки под пластиковую основу модуля джойстика.

Постепенно подденьте основу, чтобы изгнуть и отломить её от материнской платы.

Удалите пластиковую основу.

Используйте бокорезы и плоскогубцы, чтобы сломать и удалить остатки пластиковой основы с кнопки.

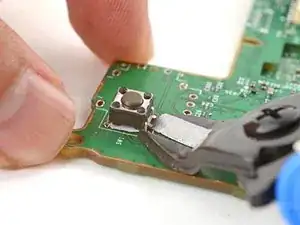

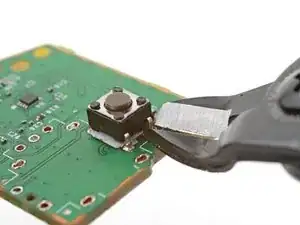

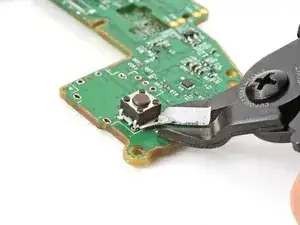

Используйте бокорезы, чтобы перерезать четыре штыря кнопки вдоль её нижнего края, фиксирующие её на плате.

Снимите кнопку.

Удалите оставшиеся куски пластиковой основы.

Зафиксируйте материнскую плату так, чтобы контакты пайки были направлены вверх.

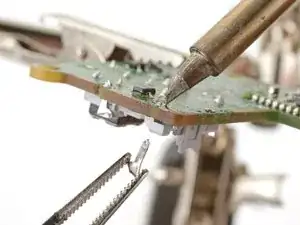

Нагрейте паяльником паяное соединение, удерживающее один из штырей кнопки.

Когда припой расплавится, захватите штырь пинцетом и вытяните его из отверстия.

Повторите процедуру, чтобы удалить оставшиеся три штыря кнопки.

Зафиксируйте материнскую плату так, чтобы можно было получить доступ к обеим её сторонам.

Нагрейте паяльником одну сторону сквозного отверстия.

С другой стороны сквозного отверстия используйте отсос для припоя, чтобы удалить оставшийся припой.

Не прогревайте сквозное отверстие непрерывно более 15 секунд, чтобы не повредить контактную площадку.

При необходимости используйте оплетку для удаления остаточного припоя.

Повторите это для всех сквозных отверстий и обеих сторон материнской платы.

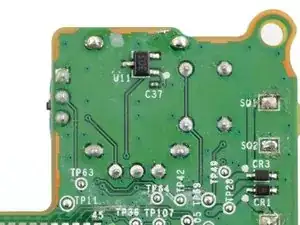

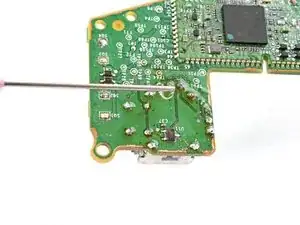

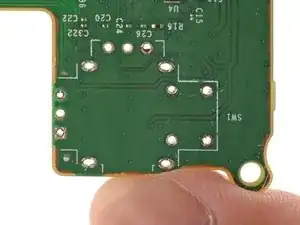

Визуально проверьте каждое сквозное отверстие и убедитесь, что оно не забито остатками припоя. Если некоторые отверстия выглядят забитыми, повторите предыдущий шаг для очистки.

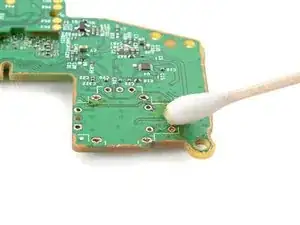

Нанесите несколько капель изопропилового спирта высокой концентрации (>90%) на верхнюю сторону материнской платы, где будет установлен новый модуль джойстика.

Используйте ватную палочку или мягкую щетку и тряпку, чтобы удалить остатки флюса.

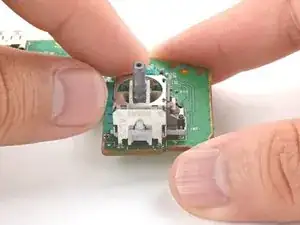

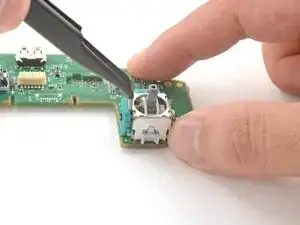

Поместите заменяющий модуль джойстика на материнскую плату.

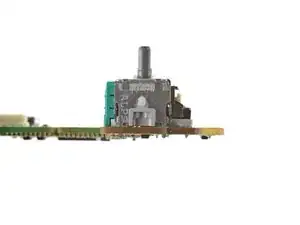

Аккуратно прижмите джойстик к плате, чтобы он сел заподлицо с поверхностью платы.

Переверните материнскую плату и зафиксируйте её так, чтобы можно было припаять контакты модуля джойстика.

Нанесите флюс на первые несколько контактных площадок, которые собираетесь паять.

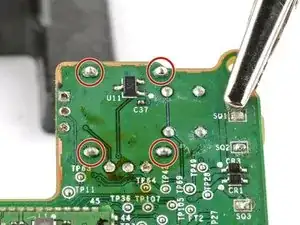

Полезно сначала припаять один из крепёжных якорей рамы, чтобы джойстик был более устойчив при работе.

Для полного руководства по пайке выводных соединений перейдите по этой ссылке: следуйте этому руководству.

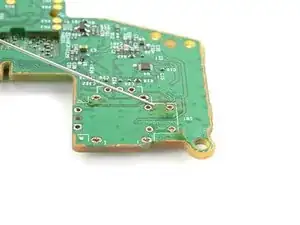

Припаяйте один из контактов к материнской плате.

Убедитесь, что модуль джойстика не сместился относительно материнской платы во время пайки. Повторно подогрейте припаянный контакт и при необходимости отрегулируйте положение модуля.

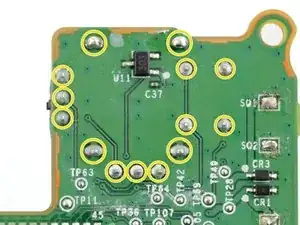

Припаяйте оставшиеся контакты (всего 14) к материнской плате. Наносите флюс по мере пайки, чтобы обеспечить прочные соединения.

Визуально проверьте проделанную работу:

Убедитесь, что каждое паяное соединение имеет правильную форму.

Убедитесь, что паяные соединения не замыкают друг друга.

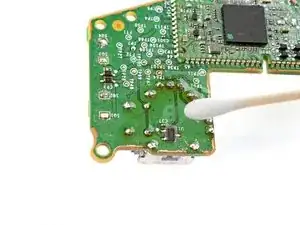

Нанесите несколько капель изопропилового спирта высокой концентрации (>90%) на материнскую плату в местах, где видны следы флюса.

Используйте ватную палочку или мягкую кисточку и ткань, чтобы удалить остатки флюса.
