Замена предохранителя беспроводного игрового приемника Microsoft Xbox 360
Извините за состояние этого руководства, оно было создано за несколько минут, но я надеюсь, что оно сможет помочь, пожалуйста, не стесняйтесь его улучшать!
Шаг 1
Светодиод должен быть зелёным, когда он подключён, здесь он полностью выключен.
Устройство вообще не отображается в диспетчере устройств, и Windows никак не реагирует при подключении.
Шаг 2
Это требует поддевания и, вероятно, поцарапает корпус.
Начните с стороны кабеля, используя острый поддевной инструмент или аналогичный.

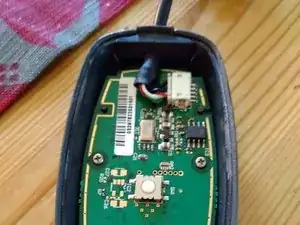

После снятия крышки нужно удалить два маленьких винта Phillips #0.
Шаг 3

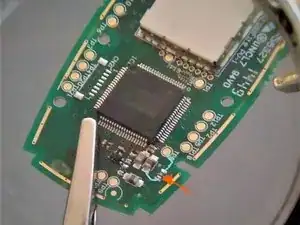

Сторона, обращенная вниз, рядом с разъёмом для кабеля имеет предохранитель (расположен по красной стрелке).
Синие линии показывают цепь, которая обычно замкнута, если предохранитель не перегорел.
Измерьте сопротивление предохранителя, если оно выше 1000 Ом (в моём случае 20 кОм), считайте его неисправным.
Шаг 4

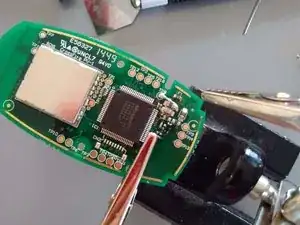

Я использовал кусочек вывода светодиода и правильно его изгибал, чтобы создать идеальный короткий провод.
Будьте осторожны при пайке, не хотите, чтобы свинец оказался где-либо ещё!
Шаг 5

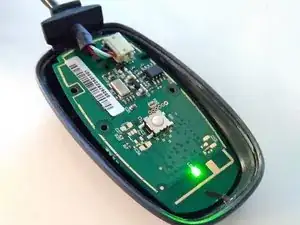

Он заработал!
Шаг 6

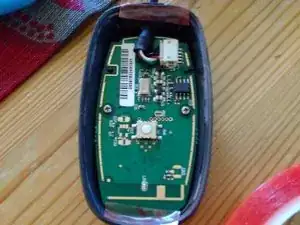

Я использовал двусторонний скотч (красный) в верхней и нижней частях корпуса.
Поставьте винты обратно и правильно выровняйте плату.
Использование клея - это альтернатива, хотя это будет проблематично, если вам когда-либо нужно будет снова открыть его.
Перевод руководства с ifixit.com
