Замена кнопок A, B, X, Y в беспроводном руле Xbox 360

Переверните контроллер задней стороной и нажмите кнопку «извлечь», чтобы отщелкнуть крышку отсека для батареек внизу контроллера.

Выньте две батарейки AA.

Снимите голографическую наклейку Microsoft с помощью точных пинцетов, чтобы открыть доступ к маленькому винту.

Используйте отвертку Torx T6, чтобы вынуть винт 1.5 мм.

Вставьте лопатку и подденьте в этих трёх местах, чтобы отделить среднюю крышку.

Снимите среднюю крышку, чтобы открыть доступ к трём винтам.

Используйте отвертку Torx T8, чтобы вынуть три винта 2.3 мм.

Снимите крышку.

Удалите два винта 90 мм отверткой Torx T8.

Поднимите серебристую среднюю деталь и снимите её.

С помощью лопатки снимите серебристую скобу.

Зажмите металлическую пружину лопаткой и медленно потяните вверх, чтобы снять её.

С помощью лопатки извлеките кнопку «извлечь».

Удалите винт, удерживающий кнопку «извлечь», отверткой Torx T8.

Этот шаг очень сложный и может потребоваться третья рука.

Разведите две половинки внизу, чтобы освободить защёлки, удерживающие переднюю и заднюю панели вместе.

Начните с одной стороны контроллера (левой или правой).

Просуньте лопатку к концу ручек и подденьте, чтобы разъединить половинки. Повторите для противоположной стороны.

Белые круговые заглушки в верхней части контроллера выскочат при лёгком усилии.

Разведите переднюю и заднюю панели, чтобы разделить их и получить доступ к внутренностям контроллера.

Поднимите отсек для батареек и выньте его из контроллера, поставив в сторону.

Не дергайте, не натягивайте и не тяните провода при извлечении.

Используйте точные пинцеты, чтобы вынуть красный и чёрный провода, подключённые к белой клемме на нижней стороне платы.

С помощью точных пинцетов отсоедините красный и чёрный провода, подключённые к плате.

Вибромоторы легко поднимутся из контроллера после отсоединения проводов.

Используйте отвертку Torx T6, чтобы вынуть четыре винта 2.3 мм.

Поднимите чёрную фиксирующую защёлку на ZIF-разъёме, чтобы освободить ленточный кабель.

Поднимите курок, чтобы извлечь его из контроллера.

Курок состоит из трёх частей: сам курок, печатная плата и ленточный кабель.

Повторите для другого курка.

Снимите силиконовую прокладку с левой стороны, чтобы открыть доступ к кнопкам A, B, X, Y.

Силиконовая прокладка удерживала кнопки на месте, поэтому без неё кнопки должны легко выйти.

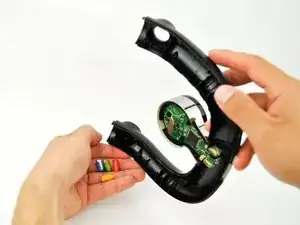

Переверните контроллер и выньте кнопки из их гнёзд.
