Снятие панели Xbox 360 S
В этом руководстве объясняется, как снять жесткий диск, разобрать нижнюю и верхнюю панели.
Шаг 1

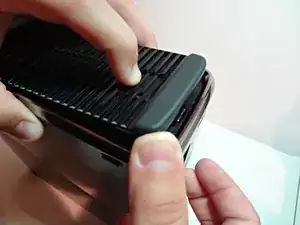

Переверните Xbox, и вы увидите три отдельных выступа. Отодвиньте их назад и поднимите, затем вы увидите жесткий диск. Поднимите прямоугольный тканевый элемент.
Жесткий диск должен быть снят.
Шаг 2
Поверните Xbox так, чтобы жесткий диск был направлен вправо.

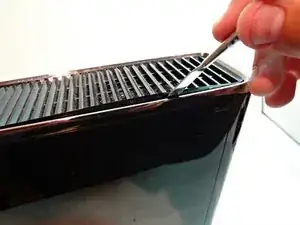

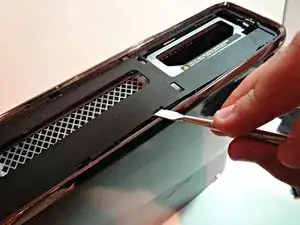

Затем вставьте металлическую лопатку между серебристым кольцом и вентиляцией. Вы должны услышать щелчок — это защелка выходит.

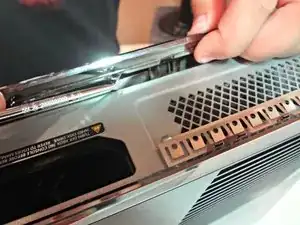

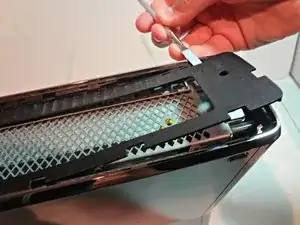

Поверните инструмент от Xbox, поднимая нижнюю панель. Продолжайте этот шаг со всеми оставшимися защелками.
Шаг 3

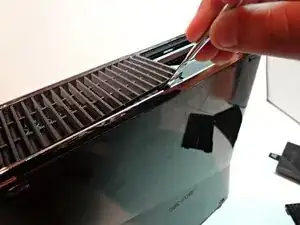

Снятие верхней панели очень похоже на снятие нижней панели. Вам необходимо отсоединить тринадцать защелок.
Убедитесь, что передняя часть Xbox направлена влево. Затем используйте инструмент, чтобы отключить защелки, как вы делали на нижней панели.
НЕ ЛОМАТЬ НИКАКИЕ ЗАЩЕЛКИ.
