Замена лазерной линзы Xbox 360 S

Замена оптического привода Xbox 360 S

Чтобы добраться до лазера и заменить его, сначала нужно снять дисковый привод.

Ссылка вверху — руководство IFIXIT, которое поможет вам снять и установить оптический дисковый привод.

Если новая лазерная линза комплектуется антистатическим паяным соединением, посмотрите видеоинструкцию по удалению паяного соединения.

https://youtu.be/iL8wVC9PLBk

При покупке новой линзы некоторые поставляются с паяным соединением, некоторые — без.

Если соединение есть, его нужно будет выпаять. Мы предоставили видео, чтобы помочь вам.

Теперь, когда вы выполнили шаги 1 и 2

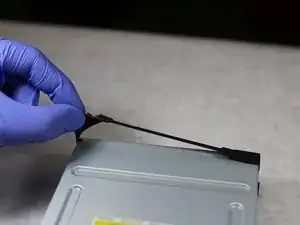

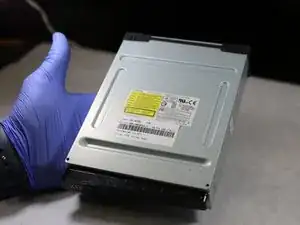

Снимите резинку с дискового привода.

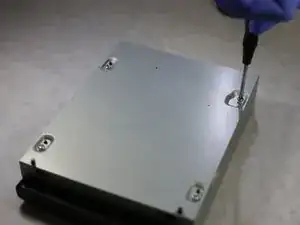

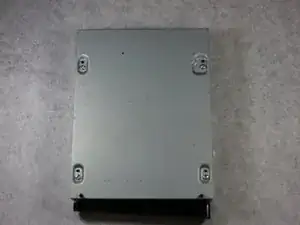

При обращённой вниз стороне корпуса определите четыре основных винта.

Удалите эти 4 винта.

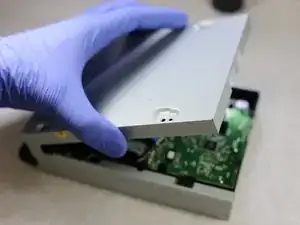

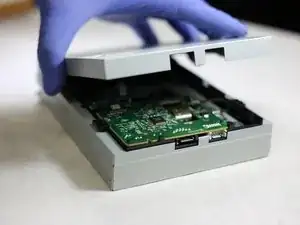

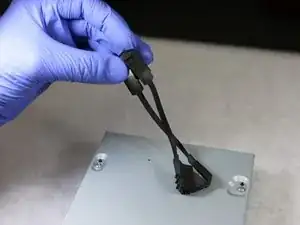

Снимите крышку, чтобы открыть узел.

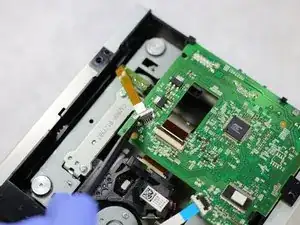

Найдите три шлейфа, подключённых к плате.

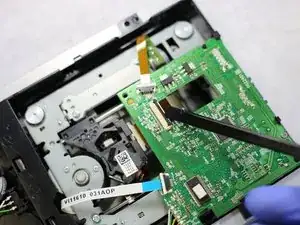

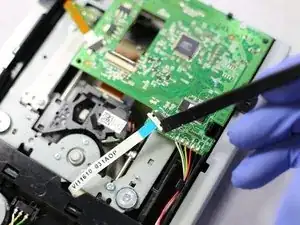

Используйте пластиковую лопатку, чтобы отжать зажимы шлейфов на плате.

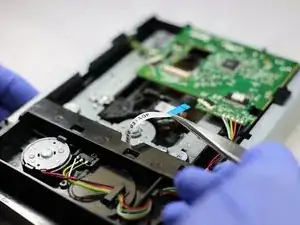

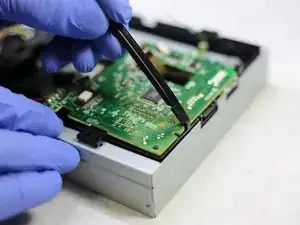

Шлейфы теперь можно вытянуть. Пинцетом аккуратно потяните шлейфы, чтобы полностью отсоединить их.

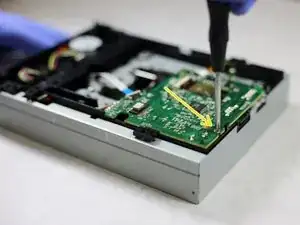

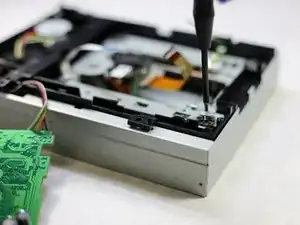

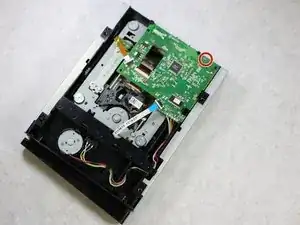

Найдите винт, крепящий материнскую плату к дисковому приводу.

Отверткой удалите винт материнской платы.

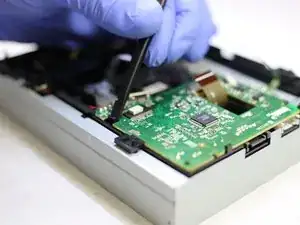

Подденьте плоской стороной лопатки самый большой пластиковый штырь на краю платы.

Оттолкните штырь назад и снимите его с платы.

Снова используйте лопатку, оттолкните второй, меньший штырь назад и снимите его с платы.

Затем сдвиньте плату в сторону, чтобы освободить её от последнего пластикового элемента (чёрного углового удерживателя).

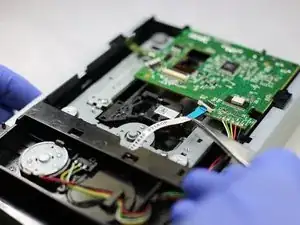

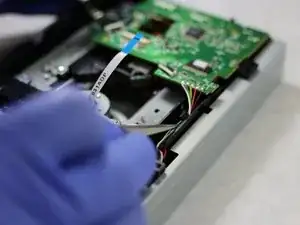

Освободив плату от креплений, найдите штырик, фиксирующий провода, подключённые к плате.

Будьте осторожны, не тяните материнскую плату, иначе провода вырвутся из разъёмов

Используйте лопатку, чтобы нажать этот штырь назад.

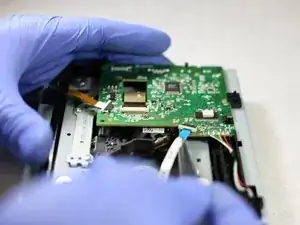

Поднимите плату целиком, чтобы освободить провода.

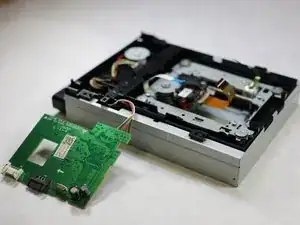

Положите материнскую плату рядом с дисковым приводом.

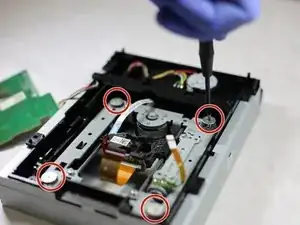

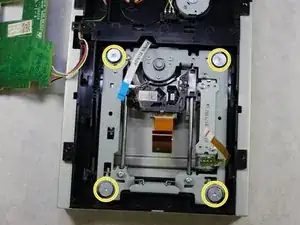

Найдите 4 круговых винта с внутренним шестигранником, которые фиксируют узел направляющей лазера.

Используя шестигранную отвертку T6, удалите эти 4 винта.

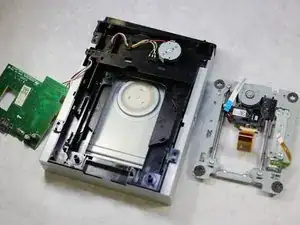

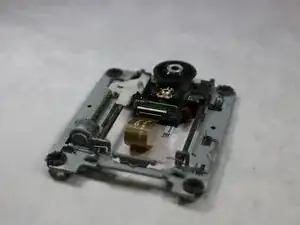

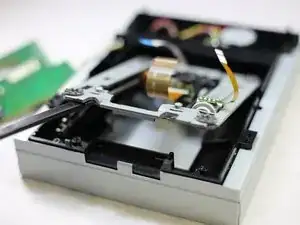

Выньте узел направляющей из дискового привода. Отложите дисковый привод в сторону.

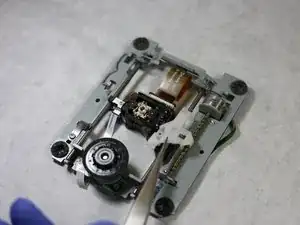

Переверните узел направляющей лазера, чтобы открыть винты.

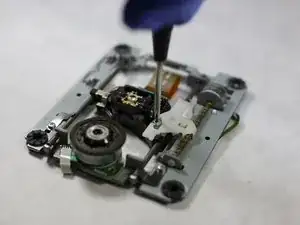

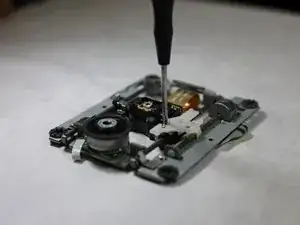

Удалите винт, соединяющий лазерную линзу с пластиковым креплением.

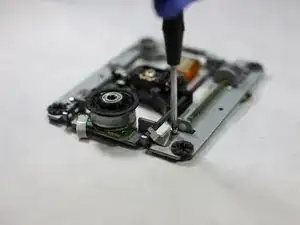

Удалите винт, соединяющий металлическое крепление с направляющей.

После удаления винта снимите металлическое крепление, которое удерживает стержень на направляющей.

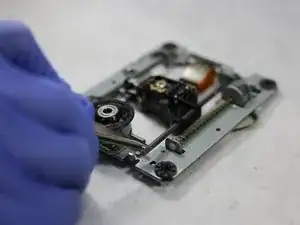

Оттолкните конец направляющей в сторону и выведите его из-под металлической защёлки.

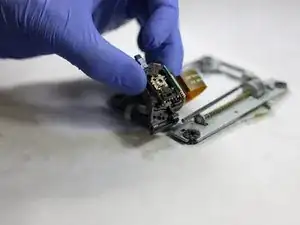

Сдвиньте линзу с направляющей. Отложите узел направляющей.

С помощью лопатки освободите пластиковый зажим, удерживающий шлейф на лазерной линзе.

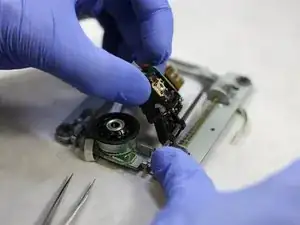

Пальцами аккуратно вытяните шлейф из пластикового зажима.

Это — линза

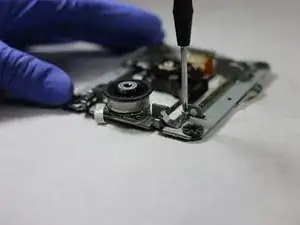

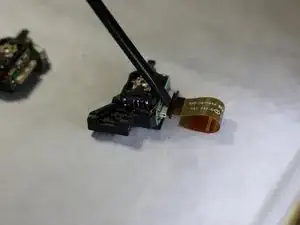

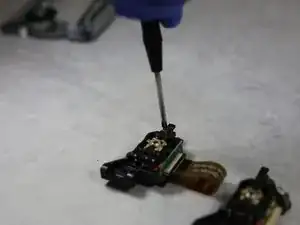

Удалите винт, удерживающий металлическое крепление на старой линзе.

Снимите теперь ослабленное металлическое крепление.

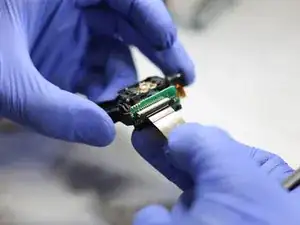

Подсоедините шлейф к запасной линзе, вставив его на место и закрыв пластиковый зажим.

Поместите снятое металлическое крепление на новую лазерную линзу и закрепите его снятым винтом.

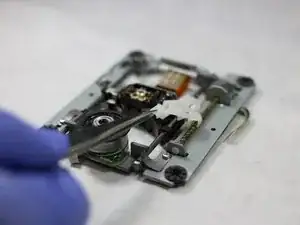

Наденьте запасную линзу на правую направляющую.

Убедитесь, что другая сторона линзы защёлкнулась на левой направляющей.

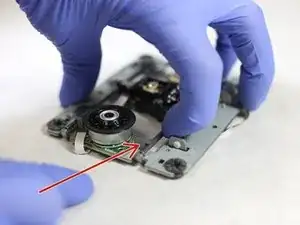

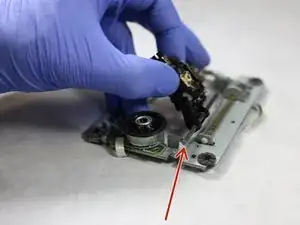

Сдвиньте незакреплённую правую направляющую обратно под металлический фиксатор. (стрелкой указан металлический фиксатор)

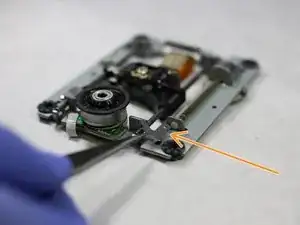

Верните металлическую скобу, ранее снятую с направляющей, на место и закрепите её винтом, который был удалён.

Возьмите пластиковую фиксацию и соответствующий винт.

Прикрепите пластиковую фиксацию к лазерной линзе и с помощью крестовой отвёртки снова закрепите винт. Линза теперь должна быть прикреплена к направляющей.

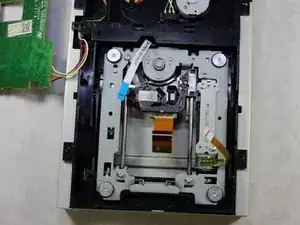

Разместите узел направляющей внутри дисковода.

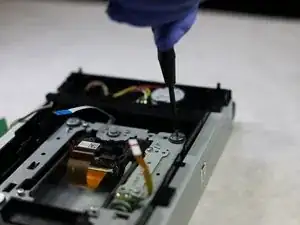

Используйте 4 ранее снятых винта для фиксации положения.

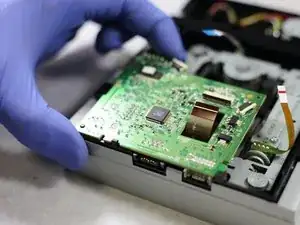

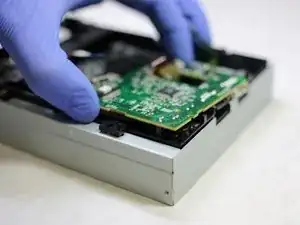

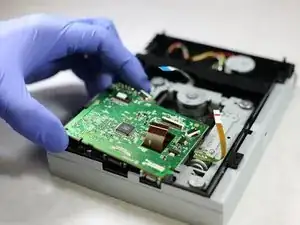

Верните материнскую плату на место.

Используйте пластиковые штифты, чтобы снова закрепить материнскую плату к дисководу.

Обратитесь к шагам 8 и 9, если нужны дополнительные изображения для помощи.

Работайте в обратном порядке, начиная только с первой фотографии в шаге 9, закрепляя провода в их креплении с помощью штифта.

Затем двигайтесь в обратном порядке по фотографиям в шаге 8.

Подсоедините три плоских кабеля к материнской плате.

Это те самые три кабеля, которые были отсоединены на шагах 5 и 6.

Если нужна дополнительная помощь, пройдите в обратном порядке полностью через шаги 6, а затем 5.

Вкрутите винт, снятый с материнской платы на шаге 7. Этот винт — единственный, который полностью фиксирует материнскую плату к дисководу.

Установите крышку обратно.

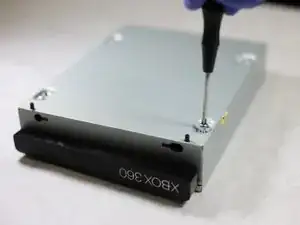

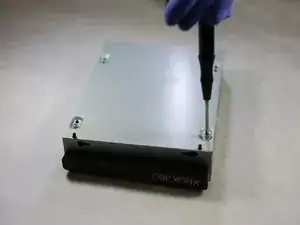

Переверните дисковод и прикрутите четыре винта, снятые с крышки на шаге 4.

Переверните дисковод и снова наденьте эластичную ленту.

Вы закончили замену лазерной линзы.

Отличная работа!
