Замена нижнего ЖК-дисплея Nintendo 3DS

Используйте отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты JIS. Официальные отвертки iFixit PH000–PH1 Phillips разработаны с учётом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к срыванию шлицов винтов.

Винты зафиксированы стопорными шайбами и не выйдут из задней крышки.

Держите устройство в одной руке и переверните его.

Возьмитесь противоположной рукой за верхний край задней крышки, чтобы крышка не вернулась на место.

Снова переверните 3DS так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку вверх и отведите её от остальной части устройства, чтобы снять.

Вставьте пластиковый инструмент для вскрытия в выемку в нижнем корпусе над батареей.

Подденьте батарею пластиковым инструментом для вскрытия.

Возьмитесь за верхний край батареи и выньте её из нижнего корпуса.

Используйте отвертку JIS #00, чтобы выкрутить девять чёрных винтов длиной 6,3 мм из нижнего корпуса.

Винты JIS (Japanese Industrial Standards) не идентичны винтам Phillips. Чтобы не сорвать шлицы этих винтов, убедитесь, что вы используете отвертку JIS #00, а не отвертку PHILLIPS #00. Вы можете использовать PHILLIPS #00 с большим нажимом, но будьте осторожны — это деформирует головку винта и может привести к срыву шлица.

Отвертка с крестообразным жалом iFixit разработана, чтобы уменьшать повреждения винтов с головками JIS, поэтому её можно использовать, но прикладывайте больше усилия. Убедитесь, что это официальная отвертка iFixit, поскольку нам не известно о других производителях с таким же решением.

Используйте отвертку JIS #00, чтобы выкрутить серебристый винт длиной 2,4 мм над слотом для картриджа.

Поднимите нижний край нижнего корпуса от остальной части 3DS.

К материнской плате всё ещё подключены два ленточных кабеля, поэтому не отрывайте нижний корпус полностью.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть ленточные кабели кнопок плеча и отсоединить их от разъёмов на материнской плате.

Снимите нижний корпус с устройства.

Удалите два крестообразных винта длиной 7,7 мм, фиксирующих заднюю часть кругового контроллера (Circle Pad) к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть заднюю часть кругового контроллера и отжать её от материнской платы.

Снимите джойстик Circle Pad с материнской платы и положите его на спину так, чтобы был доступен разъём ленточного кабеля.

Используйте плоский конец лопатки или ноготь, чтобы поднять фиксирующую защёлку на ZIF-разъёме ленточного кабеля Circle Pad.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую защёлку, а не сам разъём.

Снимите джойстик Circle Pad с материнской платы.

Чтобы снизить риск потери во время ремонта, вы можете снять две тонкие прокладки под джойстиком Circle Pad.

Используйте лопатку или отвёртку, чтобы поддеть прокладки и вынуть их из устройства.

Удалите два крестообразных винта длиной 4,5 мм, фиксирующих плату SD к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля платы SD и отсоединить его от разъёма на материнской плате.

Вставьте плоский конец лопатки между платой SD и материнской платой.

Подднимайте медленно, чтобы ослабить плату SD от экрана радиочастотной защиты (RF), расположенного под ней. При слишком резком поддёме вы можете порвать экран или оторвать его паянные точки.

Проведите лопаткой по бокам платы SD, чтобы освободить её от клея, удерживающего её на месте.

После полного освобождения поднимите плату SD прямо вверх и снимите её с материнской платы.

Подденьте плоским концом лопатки угол платы Wi‑Fi и оторвите её от материнской платы.

К плате Wi‑Fi всё ещё подключён кабель антенной Wi‑Fi, поэтому полностью снять плату пока нельзя.

Поднимите плату Wi‑Fi с материнской платы и поверните её так, чтобы нижняя сторона оказалась сверху.

Используйте плоский конец лопатки, чтобы отсоединить разъём антенного кабеля от разъёма на плате Wi‑Fi.

Удалите плату Wi‑Fi из устройства.

Удерживая ленточный кабель микрофона рядом с микрофоном пинцетом.

Поднимите микрофон прямо вверх и извлеките его из верхней крышки.

Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующую створку разъёма ZIF ленточного кабеля динамика.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую створку, а НЕ сам разъём. Повреждение разъёма или кабеля приведёт к тому, что 3DS будет мигать индикатором питания при нажатии кнопки питания — и больше ничего не будет делать.

Отсоедините ленточный кабель динамика пинцетом.

Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующую створку разъёма ZIF ленточного кабеля камеры.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую створку, а не сам разъём.

При сборке обратите внимание, что золотые контакты обращены к материнской плате (в отличие от того, как у кабеля камеры золотые контакты обращены в другую сторону).

Удалите семь винтов Phillips, фиксирующих материнскую плату к верхней крышке:

Четыре золотых винта 2,5 мм

Два чёрных винта 3,5 мм

Один серебристый винт 2,5 мм

При удалении этого винта ползунок регулировки громкости может выпасть.

Поднимите сторону материнской платы, которая расположена вдоль нижнего края 3DS.

Продолжайте поднимать узел материнской платы и поверните его, пока он не будет лежать рядом с остальной частью устройства.

Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующую створку разъёма ZIF ленточного кабеля ЖК-экрана.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую створку, а не сам разъём. Повреждение разъёма или кабеля приведёт к тому, что у 3DS не будет функционирующего верхнего экрана.

Снимите узел материнской платы с остальной части устройства.

Разместите узел материнской платы так, чтобы нижний ЖК-экран находился бок о бок с материнской платой.

Используйте наконечник лопатки или пальцы, чтобы отлепить белую ленту, закрывающую разъём ленточного кабеля сенсорного экрана.

Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующую створку разъёма ZIF ленточного кабеля сенсорного экрана.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую створку, а не сам разъём.

Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующую створку разъёма ZIF ленточного кабеля питания нижнего ЖК-экрана.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую створку, а не сам разъём.

Вытащите ленточный кабель из разъёма пинцетом.

Удерживайте ленточный кабель как можно ближе к разъёму пинцетом, чтобы не порвать его.

Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующую створку разъёма ZIF ленточного кабеля данных нижнего ЖК-экрана.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую створку, а не сам разъём.

Возьмите сборку нижнего дисплея и потяните её прямо от материнской платы.

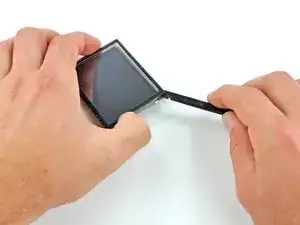

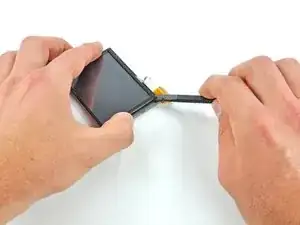

Начиная с нижнего правого угла, вставьте плоский конец лопатки между сенсорным экраном и рамкой ЖК-экрана и аккуратно отожмите сенсорный экран от ЖК-экрана.

Не проводите лопаткой по стороне сборки дисплея, чтобы ослабить сенсорный экран. Две части сборки дисплея соединены относительно слабой клейкой лентой, и проведение лопатки между ними может запутать или повредить ленту.

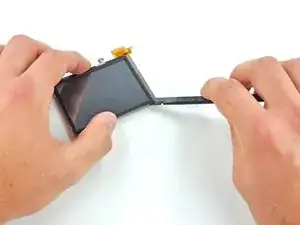

Вставьте лопатку в верхний правый угол между двумя частями и отожмите сенсорный экран от рамки ЖК-экрана.

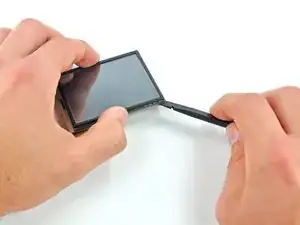

Повторите описанную выше процедуру для оставшихся двух углов, чтобы отжать сенсорный экран от рамки ЖК-экрана.

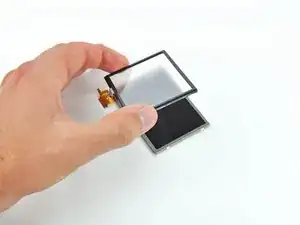

Аккуратно поднимите сенсорный экран, чтобы полностью отделить его от нижнего ЖК-экрана.

Остаётся нижний ЖК-экран.
