Замена нижнего дисплейного блока Nintendo 3DS

Если оба — ЖК-экран и сенсорная панель — нижнего дисплея неисправны, придётся заменить весь блок целиком.

Шаг 1

Используйте крестовую отвёртку PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты JIS. Официальные крестовые отвёртки iFixit PH000–PH1 разработаны с учётом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвёртки, отличной от официальной отвёртки iFixit или отвёртки JIS, может привести к срывам шлицов.

Винты закреплены стопорными шайбами и не выпадут из задней крышки.

Шаг 2

Держите устройство в одной руке и переверните его.

Возьмите верхний край задней крышки другой рукой, чтобы крышка не вернулась на место.

Снова переверните 3DS так, чтобы задняя крышка была сверху.

Снимите заднюю крышку, потянув её вверх и от корпуса устройства.

Шаг 3

Вставьте пластиковый монтажный инструмент в выемку на нижнем корпусе над батареей.

Подденьте батарею пластиковым монтажным инструментом.

Возьмите верхний край батареи и извлеките её из нижнего корпуса.

Шаг 4

Используйте отвёртку JIS #00, чтобы выкрутить девять чёрных винтов 6,3 мм из нижнего корпуса.

Винты JIS (Японские промышленный стандарты) не совпадают с винтами Phillips. Чтобы избежать срыва шлицов, используйте отвёртку JIS #00, а не Phillips #00. Вы можете применять Phillips #00 с большим прижимом, но это деформирует головку винта и вы рискуете сорвать шлиц.

Крестовая отвёртка iFixit разработана для снижения повреждений винтов с JIS-головкой, поэтому её можно использовать, однако прикладывайте больше усилия. Убедитесь, что это официальная отвёртка iFixit, поскольку нам не известны другие производители с таким решением.

Используйте отвёртку JIS #00, чтобы удалить серебристый винт 2,4 мм над гнездом картриджа.

Шаг 5

Поднимите нижний край нижнего корпуса от остальной части 3DS.

Остались два ленточных кабеля, соединяющие материнскую плату с корпусом, поэтому не тяните нижний корпус полностью.

Используйте пластиковый монтажный инструмент, чтобы поддеть ленточные кабели кнопок плеча и отсоединить их от разъёмов на материнской плате.

Снимите нижний корпус с устройства.

Шаг 6

Удалите два винта Phillips 7,7 мм, крепящие заднюю часть аналога (Circle Pad) к материнской плате.

Шаг 7

Используйте плоский конец лопатки, чтобы поддеть заднюю часть аналога и снять её с материнской платы.

Поднимите джойстик аналога с материнской платы и положите его задней стороной вверх так, чтобы был доступен разъём ленточного кабеля.

Шаг 8

Используйте плоский конец лопатки или ноготь, чтобы отогнуть фиксирующую защёлку разъёма ленточного кабеля аналога (ZIF).

Убедитесь, что вы поднимаете именно подвижную фиксирующую защёлку, а не сам разъём.

Снимите джойстик аналога с материнской платы.

Шаг 9

Чтобы уменьшить риск потерять их во время ремонта, можно удалить две тонкие прокладки под джойстиком аналога.

Используйте лопатку или отвёртку, чтобы поддеть прокладки и извлечь их из устройства.

Шаг 10

Удалите два винта Phillips 4,5 мм, крепящие SD-плату к материнской плате.

Шаг 11

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля SD-платы и отсоединить его от гнезда на материнской плате.

Шаг 12

Вставьте плоский конец лопатки между SD-платой и материнской платой.

Поддёргивайте медленно, чтобы ослабить SD-плату от экрана RF под ней. Если поддевать слишком быстро, вы можете порвать экран или сломать его точки пайки.

Проведите лопаткой по бокам SD-платы, чтобы освободить её от клея, держащего на месте.

Когда плата полностью освобождена, поднимите SD-плату прямо вверх и снимите её с материнской платы.

Шаг 13

Засуньте плоский конец лопатки под угол Wi‑Fi платы и приподнимите её от материнской платы.

К Wi‑Fi плате всё ещё подключён кабель антенны, поэтому пока её полностью не снять.

Шаг 14

Поднимите Wi‑Fi плату с материнской платы и поверните её так, чтобы была видна нижняя сторона.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля антенны Wi‑Fi и отсоединить его от гнезда на Wi‑Fi плате.

Удалите Wi‑Fi плату из устройства.

Шаг 15

Схватите ленту микрофона у самого микрофона пинцетом.

Вытяните микрофон прямо вверх из верхней крышки.

Шаг 16

Используйте плоский конец лопатки или ноготь, чтобы приподнять защёлку крепления на ZIF-разъёме гибкого кабеля динамика.

Убедитесь, что Вы поддеваете шарнирную защёлку, а не сам разъём. Повреждение разъёма или кабеля приведёт к тому, что при нажатии кнопки питания 3DS будет мигать индикатор питания — и ничего более не произойдёт.

Отсоедините гибкий кабель динамика пинцетом.

Шаг 17

Используйте плоский конец лопатки или ноготь, чтобы приподнять защёлку крепления на ZIF-разъёме гибкого кабеля камеры.

Убедитесь, что Вы поддеваете шарнирную защёлку, а не сам разъём.

При сборке обратите внимание, что золотистые контакты обращены к плате (в отличие от гибкого кабеля камеры, у которого золотистые контакты обращены в другую сторону).

Шаг 18

Удалите семь винтов с крестообразным шлицем, удерживающих плату в верхней крышке:

Четыре золотистых винта 2,5 мм

Два чёрных винта 3,5 мм

Один серебристый винт 2,5 мм

При снятии этого винта ползунок регулировки громкости может выпасть.

Поднимите сторону платы, расположенную вдоль нижнего края 3DS.

Шаг 19

Продолжайте поднимать узел платы и поверните его, пока он не ляжет рядом с остальной частью устройства.

Используйте плоский конец лопатки или ноготь, чтобы приподнять защёлку крепления на ZIF-разъёме ленточного кабеля ЖК-экрана.

Убедитесь, что Вы поддеваете шарнирную защёлку, а не сам разъём. Повреждение разъёма или кабеля приведёт к тому, что верхний экран 3DS не будет работать.

Шаг 20

Снимите узел платы с остальной части устройства.

Шаг 21

Положите узел платы так, чтобы нижний ЖК-экран находился рядом с платой.

Используйте кончик лопатки или пальцы, чтобы отогнуть белую ленту, закрывающую разъём гибкого кабеля сенсорного экрана.

Шаг 22

Используйте плоский конец лопатки или ноготь, чтобы приподнять защёлку крепления на ZIF-разъёме гибкого кабеля сенсорного экрана.

Убедитесь, что Вы поддеваете шарнирную защёлку, а не сам разъём.

Шаг 23

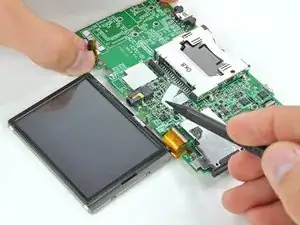

Используйте плоский конец лопатки или ноготь, чтобы приподнять защёлку крепления на ZIF-разъёме гибкого кабеля питания нижнего ЖК-экрана.

Убедитесь, что Вы поддеваете шарнирную защёлку, а не сам разъём.

Вытащите гибкий кабель из разъёма пинцетом.

Схватите ленту кабеля как можно ближе к разъёму пинцетом, чтобы не порвать её.

Шаг 24

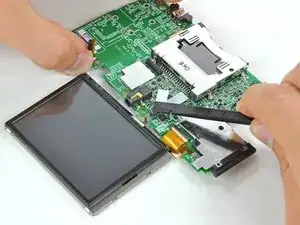

Используйте плоский конец лопатки или ноготь, чтобы приподнять защёлку крепления на ZIF-разъёме гибкого кабеля данных нижнего ЖК-экрана.

Убедитесь, что Вы поддеваете шарнирную защёлку, а не сам разъём.

Шаг 25

Схватите узел нижнего дисплея и потяните его прямо от платы.

Заключение

Для обратной сборки выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
