Замена джойстика аналогового стика (Circle Pad) Nintendo 3DS

Используйте крестовую отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты по японскому стандарту (JIS). Официальные крестовые отвертки iFixit PH000–PH1 разработаны с учетом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к срыву шлица винта.

Винты удерживаются фиксирующими шайбами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Схватите верхний край задней крышки противоположной рукой, чтобы крышка не защёлкнулась обратно на место.

Снова переверните 3DS так, чтобы задняя крышка была обращена вверх.

Подденьте заднюю крышку вверх и отведите её от корпуса устройства, чтобы снять.

Вставьте пластиковый инструмент для вскрытия в вырез в нижнем корпусе над батареей.

Подденьте батарею пластиковым инструментом для вскрытия.

Возьмитесь за верхний край батареи и вытащите её из нижнего корпуса.

Используйте отвертку JIS #00, чтобы выкрутить девять чёрных винтов длиной 6,3 мм из нижнего корпуса.

Винты по JIS (японским промышленным стандартам) не совпадают с винтами Phillips. Чтобы избежать срыва шлица, убедитесь, что вы используете отвертку JIS #00, а не Phillips #00. Вы можете использовать Phillips #00 с большим нажимом, но будьте осторожны: это деформирует головку винта и может привести к срыву шлица.

Крестовая отвертка iFixit разработана так, чтобы уменьшать повреждения винтов с головками JIS, поэтому её можно использовать, но прикладывайте больше усилия. Убедитесь, что это официальная крестовая отвертка iFixit, так как нам неизвестны другие производители с подобным решением.

Используйте отвертку JIS #00, чтобы выкрутить серебристый винт длиной 2,4 мм над слотом для картриджа.

Поднимите нижний край нижнего корпуса от остальной части 3DS.

По-прежнему остаются два ленточных кабеля, соединяющих материнскую плату с корпусом, поэтому не тяните нижний корпус полностью.

Используйте пластиковый инструмент для вскрытия, чтобы отстегнуть ленточные кабели кнопок плеча от их разъёмов на материнской плате.

Снимите нижний корпус с устройства.

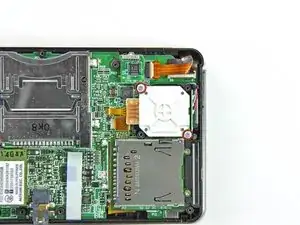

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 7,7 мм, фиксирующие заднюю часть аналогового стика к материнской плате.

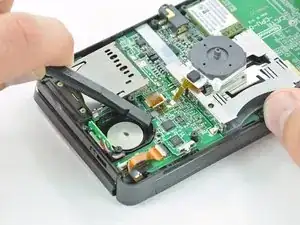

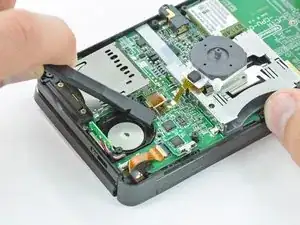

Используйте плоский конец лопатки, чтобы поддеть заднюю часть аналогового стика и отвести её от материнской платы.

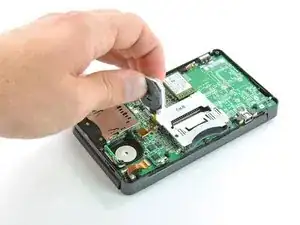

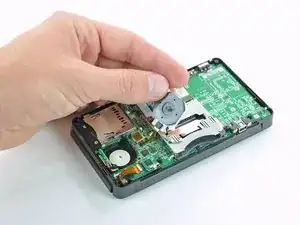

Поднимите джойстик Circle Pad с материнской платы и положите его на спинку так, чтобы был доступен разъём ленточного кабеля.

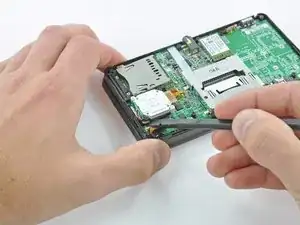

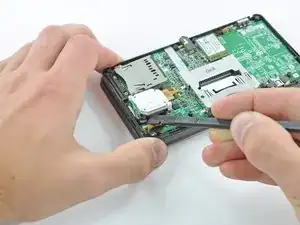

Используйте плоский конец лопатки или ноготь, чтобы отогнуть фиксирующую крышку разъёма ZIF ленточного кабеля аналогового стика.

Убедитесь, что вы поднимаете шарнирную фиксирующую крышку, а не сам разъём.

Отсоедините джойстик Circle Pad от материнской платы.
