Замена платы ИК-порта Nintendo 3DS

Используйте отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты по японскому стандарту (JIS). Официальные отвертки iFixit PH000–PH1 с крестовой насадкой разработаны с учётом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, не являющейся официальной отверткой iFixit или отверткой JIS, может привести к срыву шлица винтов.

Винты зафиксированы стопорными шайбами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Схватите верхний край задней крышки другой рукой, чтобы крышка не вернулась на место.

Снова переверните 3DS так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку вверх и отведите её от остальной части устройства, чтобы снять.

Вставьте пластиковый инструмент для вскрытия в выемку в нижней части корпуса над аккумулятором.

Подденьте аккумулятор пластиковым инструментом для вскрытия.

Схватите верхний край аккумулятора и выньте его из нижней части корпуса.

Используйте отвертку JIS #00, чтобы выкрутить девять чёрных винтов длиной 6,3 мм из нижней части корпуса.

Винты JIS (Japanese Industrial Standards) — не то же самое, что крестообразные Phillips. Чтобы избежать срыва шлица, убедитесь, что вы используете отвертку JIS #00, а не Phillips #00. Вы можете использовать Phillips #00 с большим нажимом, но учтите, что это деформирует головку винта и вы рискуете сорвать шлиц.

Отвертка с крестовой головкой iFixit разработана для снижения повреждений винтов с головками JIS, поэтому её можно использовать, но всё же прикладывайте больше усилия. Убедитесь, что это официальная крестовая отвертка iFixit, так как нам неизвестны другие производители, делающие это.

Используйте отвертку JIS #00, чтобы выкрутить серебряный винт длиной 2,4 мм над отсеком для картриджа.

Поднимите нижний край нижней части корпуса от остальной части 3DS.

По-прежнему подключены два ленточных кабеля, соединяющие материнскую плату с корпусом, поэтому не тяните нижнюю часть корпуса полностью.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть ленточные кабели кнопок плечевого доступа и отсоединить их от разъёмов на материнской плате.

Снимите нижнюю часть корпуса с устройства.

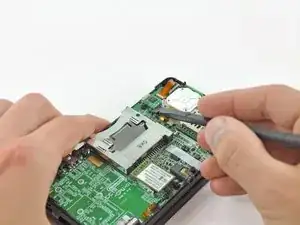

Используйте плоский конец лопатки, чтобы аккуратно поддеть плату ИК-порта и отстегнуть её от материнской платы.

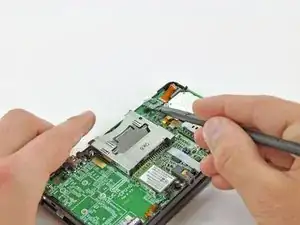

Схватите края платы ИК-порта двумя пальцами и поднимите её с материнской платы.
