Замена кнопки питания Nintendo 3DS

Используйте крестовую отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты JIS. Официальные крестовые отвертки iFixit PH000–PH1 разработаны так, чтобы быть совместимыми с винтами JIS, поэтому их безопасно использовать. Использование отвертки, не являющейся официальной отверткой iFixit или отверткой JIS, может привести к срыву шляпки винта.

Винты удерживаются фиксирующими шайбами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Возьмитесь другой рукой за верхний край задней крышки, чтобы крышка не захлопнулась на место.

Снова переверните 3DS так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку вверх и от себя, чтобы снять её.

Вставьте пластиковый инструмент для вскрытия в вырез в нижнем корпусе над батареей.

Подденьте батарею пластиковым инструментом для вскрытия.

Возьмитесь за верхний край батареи и выньте её из нижнего корпуса.

Используйте отвертку JIS #00, чтобы выкрутить девять чёрных винтов длиной 6,3 мм из нижнего корпуса.

Винты JIS (Japan Industrial Standards) не совпадают с винтами Phillips. Чтобы не сорвать эти винты, убедитесь, что используете отвертку JIS #00, а не отвертку PHILLIPS #00. Вы можете использовать отвертку PHILLIPS #00 при сильном нажиме, но будьте предупреждены: это деформирует шляпку винта, и вы рискуете сорвать её.

Крестовая отвертка iFixit спроектирована так, чтобы уменьшать повреждения винтов с головкой JIS, поэтому её можно использовать, но прикладывайте больше силы. Убедитесь, что это официальная крестовая отвертка iFixit, поскольку нам не известны другие производители с такой функцией.

Используйте отвертку JIS #00, чтобы выкрутить серебристый винт длиной 2,4 мм над слотом для картриджа.

Поднимите нижний край нижнего корпуса от остальной части 3DS.

К материнской плате всё ещё подключены два ленточных кабеля, поэтому не вытягивайте нижний корпус полностью.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть ленточные кабели кнопок плеча и отсоединить их от разъёмов на материнской плате.

Снимите нижний корпус с устройства.

Удалите два крестовых винта длиной 7,7 мм, крепящие заднюю часть аналогового креста (Circle Pad) к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть заднюю часть аналога и отвести её от материнской платы.

Поднимите джойстик Circle Pad с материнской платы и положите его на спинку так, чтобы был доступен разъём ленточного кабеля.

Используйте плоский конец лопатки или ноготь, чтобы поджать фиксатора ленточного кабеля Circle Pad в его ZIF-разъёме.

Убедитесь, что вы поднимаете именно подвижную защёлку, а не сам разъём.

Снимите джойстик Circle Pad с материнской платы.

Чтобы уменьшить риск потерять их во время ремонта, вы можете снять две тонкие прокладки под джойстиком Circle Pad.

Используйте лопатку или отвертку, чтобы поддеть прокладки и удалить их из устройства.

Снимите два крестовых винта длиной 4,5 мм, крепящие SD-плату к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля SD-платы и отсоединить его от материнской платы.

Вставьте плоский конец лопатки между SD-платой и материнской платой.

Подденьте медленно, чтобы ослабить SD-плату от экрана радиочастотного экрана под ней. Если поддевать слишком быстро, вы можете порвать экран или повредить его точки пайки.

Проведите лопаткой вдоль боковых сторон SD-платы, чтобы освободить её от клея, удерживающего её на месте.

После полного освобождения поднимите SD-плату прямо вверх и снимите с материнской платы.

Подденьте плоским концом лопатки угол Wi‑Fi платы и оторвите её от материнской платы.

Антенный кабель Wi‑Fi по-прежнему подключён к Wi‑Fi плате, поэтому вы не можете пока полностью удалить плату.

Поднимите Wi‑Fi плату с материнской платы и поверните её так, чтобы нижняя сторона оказалась сверху.

Используйте плоский конец лопатки, чтобы поддеть разъём антенного кабеля Wi‑Fi и отсоединить его от разъёма на Wi‑Fi плате.

Удалите Wi‑Fi плату из устройства.

Возьмите ленточный кабель микрофона возле самого микрофона пинцетом.

Потяните микрофон прямо вверх из верхней крышки.

Используйте плоский конец лопатки или ноготь, чтобы отогнуть зажимную планку разъёма ZIF ленточного кабеля динамика.

Убедитесь, что Вы поддеваете именно шарнирную зажимную планку, а не сам разъём. Повреждение разъёма или кабеля приведёт к тому, что 3DS будет мигать индикатором питания при нажатии кнопки питания и больше ничего не делать.

Отсоедините ленточный кабель динамика пинцетом.

Используйте плоский конец лопатки или ноготь, чтобы отогнуть зажимную планку разъёма ZIF ленточного кабеля камеры.

Убедитесь, что Вы поддеваете именно шарнирную зажимную планку, а не сам разъём.

При сборке обратите внимание, что золотые контакты направлены к материнской плате (в отличие от золотых контактов кабеля камеры, направленных в противоположную сторону).

Удалите семь винтов Phillips, которые крепят материнскую плату к верхней крышке:

Четыре золотых винта 2,5 мм

Два чёрных винта 3,5 мм

Один серебристый винт 2,5 мм

При снятии этого винта ползунок регулировки громкости может выпасть.

Поднимите ту сторону материнской платы, которая расположена вдоль нижнего края 3DS.

Продолжайте поднимать сборку материнской платы и поверните её, пока она не ляжет рядом с остальной частью устройства.

Используйте плоский конец лопатки или ноготь, чтобы отогнуть зажимную планку разъёма ZIF ленточного кабеля ЖК-дисплея.

Убедитесь, что Вы поддеваете именно шарнирную зажимную планку, а не сам разъём. Повреждение разъёма или кабеля приведёт к тому, что у 3DS не будет рабочего верхнего экрана.

Снимите сборку материнской платы с остальной части устройства.

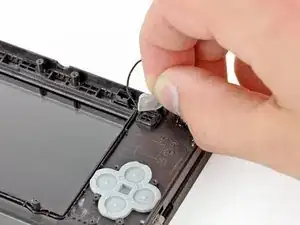

Снимите силиконовую накладку с задней стороны кнопки питания.

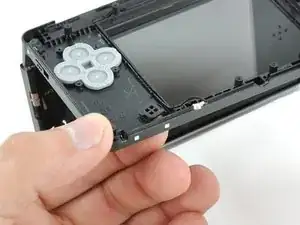

Откройте 3DS, но держите тыльную сторону кнопок обращённой вверх.

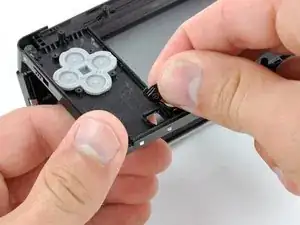

Используя палец, вытолкните кнопку питания вверх через верхнюю крышку и снимите её.

Кнопка питания подходит только в одной ориентации, поэтому при установке убедитесь, что она установлена правильно.
