Замена крестовины (D-pad) Nintendo 3DS

Используйте отвертку Phillips PH00, чтобы ослабить четыре винта по верхнему краю задней крышки.

Все винты в этом устройстве — винты JIS. Официальные крестовые отвертки iFixit PH000–PH1 разработаны с учётом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к срыву шлица винта.

Винты зафиксированы фиксирующими шайбами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Возьмитесь за верхний край задней крышки другой рукой, чтобы крышка не вернулась на место.

Снова переверните 3DS так, чтобы задняя крышка была обращена вверх.

Поднимите заднюю крышку вверх и оторвите её от остальной части устройства, чтобы снять.

Вставьте пластиковый инструмент для открывания в выемку в нижнем корпусе над батареей.

Подденьте батарею пластиковым инструментом для открывания.

Возьмитесь за верхний край батареи и поднимите её из нижнего корпуса.

Используйте отвертку JIS #00, чтобы выкрутить девять чёрных винтов длиной 6,3 мм из нижнего корпуса.

Винты JIS (Japanese Industrial Standards) не совпадают с винтами Phillips. Чтобы избежать срыва шлица, убедитесь, что вы используете отвертку JIS #00, а не отвертку PHILLIPS #00. Вы можете использовать PHILLIPS #00 с большим нажимом, но будьте предупреждены: это деформирует головку винта и вы рискуете сорвать её.

Крестовая отвертка iFixit разработана так, чтобы уменьшать повреждения винтов с шлицем JIS, поэтому её можно использовать, но прикладывайте больше усилий. Убедитесь, что это официальная крестовая отвертка iFixit, так как нам неизвестны другие производители, делающие это.

Используйте отвертку JIS #00, чтобы выкрутить серебристый винт длиной 2,4 мм над слотом для картриджа.

Поднимите нижний край нижнего корпуса от остальной части 3DS.

Остались два ленточных кабеля, соединяющие материнскую плату с корпусом, поэтому не тяните нижний корпус полностью.

Используйте пластиковый инструмент для открывания, чтобы отщёлкнуть ленточные кабели кнопок плеча из их разъёмов на материнской плате.

Снимите нижний корпус с устройства.

Удалите два винта Phillips длиной 7,7 мм, фиксирующие заднюю часть Circle Pad к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть заднюю часть Circle Pad и отсоединить её от материнской платы.

Снимите джойстик Circle Pad с материнской платы и положите его на спинку так, чтобы разъём ленточного кабеля был доступен.

Используйте плоский конец лопатки или ноготь, чтобы поднять фиксирующую защёлку на ZIF-разъёме ленточного кабеля Circle Pad.

Убедитесь, что вы поднимаете подвижную фиксирующую защёлку, а не сам разъём.

Снимите джойстик Circle Pad с материнской платы.

Чтобы уменьшить вероятность потери во время ремонта, вы можете снять две тонкие прокладки под джойстиком Circle Pad.

Используйте лопатку или отвертку, чтобы поддеть прокладки и вынуть их из устройства.

Удалите два винта Phillips длиной 4,5 мм, фиксирующие плату SD к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля платы SD и отсоединить его от разъёма на материнской плате.

Вставьте плоский конец лопатки между платой SD и материнской платой.

Поддевайте медленно, чтобы освободить плату SD от экрана радиочастотного экрана под ней. Если поддевать слишком быстро, вы можете порвать экран или отломать его точки пайки.

Проведите лопаткой вдоль сторон платы SD, чтобы освободить её от клея, удерживающего её на месте.

Когда плата полностью освободится, поднимите её вертикально вверх и снимите с материнской платы.

Подсуньте плоский конец лопатки под угол платы Wi‑Fi и поднимите её с материнской платы.

К антенному кабелю Wi‑Fi всё ещё подключён разъём к плате Wi‑Fi, поэтому полностью снять плату пока нельзя.

Поднимите плату Wi‑Fi с материнской платы и поверните её так, чтобы нижняя сторона была обращена вверх.

Используйте плоский конец лопатки, чтобы поддеть разъём антенны Wi‑Fi и отсоединить его от разъёма на плате Wi‑Fi.

Снимите плату Wi‑Fi с устройства.

Удерживайте ленточный кабель микрофона у основания микрофона пинцетом.

Подтяните микрофон прямо вверх, вынув его из верхнего корпуса.

Используйте плоский край лопатки или ноготь, чтобы отогнуть удерживающий язычок на ZIF-разъеме ленточного кабеля динамика.

Убедитесь, что Вы поднимаете откидной удерживающий язычок, а не сам разъем. Повреждение разъема или кабеля приведёт к тому, что 3DS будет мигать индикатором питания при нажатии кнопки питания и больше ничего не будет делать.

Отключите ленточный кабель сборки динамика пинцетом.

Используйте плоский край лопатки или ноготь, чтобы отогнуть удерживающий язычок на ZIF-разъеме ленточного кабеля камеры.

Убедитесь, что Вы поднимаете откидной удерживающий язычок, а не сам разъем.

При сборке обратите внимание, что золотые контакты повернуты в сторону материнской платы (в отличие от золотых контактов кабеля камеры, направленных в другую сторону).

Удалите семь винтов Phillips, крепящих материнскую плату к верхнему корпусу:

Четыре золотых винта 2.5 мм

Два чёрных винта 3.5 мм

Один серебристый винт 2.5 мм

При удалении этого винта ползунок регулировки громкости может выпасть.

Поднимите ту сторону материнской платы, которая располагается вдоль нижнего края 3DS.

Продолжайте поднимать сборку материнской платы и поверните её, пока она не ляжет рядом с остальной частью устройства.

Используйте плоский край лопатки или ноготь, чтобы отогнуть удерживающий язычок на ZIF-разъеме ленточного кабеля ЖК-экрана.

Убедитесь, что Вы поднимаете откидной удерживающий язычок, а не сам разъем. Повреждение разъема или кабеля приведёт к тому, что у 3DS не будет функционального верхнего экрана.

Снимите сборку материнской платы с остальной части устройства.

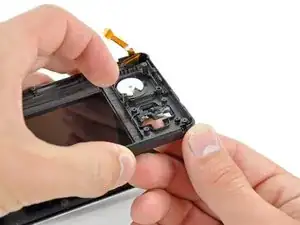

Снимите чёрный силиконовый чехол с обратной стороны крестовины.

Откройте 3DS и расположите его так, чтобы нижние части кнопок были направлены вверх.

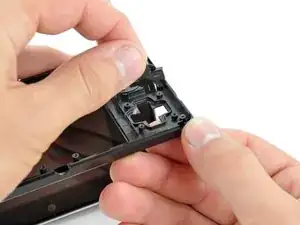

Используйте палец, чтобы выдавить крестовину через её отверстие в верхнем корпусе.

Снимите крестовину.
