Замена камер Nintendo 3DS

Используйте отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты JIS. Оригинальные крестовые отвертки iFixit PH000–PH1 разработаны с учётом совместимости с винтами JIS, поэтому их безопасно применять. Использование отвертки, отличной от оригинальной отвертки iFixit или отвертки JIS, может привести к сорванным винтам.

Винты зафиксированы фиксирующими шайбами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Схватитесь противоположной рукой за верхний край задней крышки, чтобы крышка не вернулась на место.

Снова переверните 3DS так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку вверх и отведите её от основного корпуса, чтобы снять.

Вставьте пластиковый инструмент для вскрытия в вырез в нижнем корпусе над батареей.

Подденьте батарею пластиковым инструментом для вскрытия.

Схватитесь за верхний край батареи и выньте её из нижнего корпуса.

Используйте отвертку JIS #00, чтобы выкрутить девять чёрных винтов 6,3 мм из нижнего корпуса.

Винты JIS (Japanese Industrial Standards) не совпадают с Phillips. Чтобы избежать срыва шлицов, убедитесь, что вы используете отвертку JIS #00, а не отвертку PHILLIPS #00. Вы можете использовать PHILLIPS #00 с большим нажимом, но учтите, что это деформирует головку винта и вы рискуете сорвать её.

Крестовая отвертка iFixit разработана так, чтобы уменьшать повреждения винтов JIS, поэтому её можно использовать, но прикладывайте больше усилия. Убедитесь, что это официальная крестовая отвертка iFixit, мы не знаем других производителей с такой же конструкцией.

Используйте отвертку JIS #00, чтобы выкрутить серебряный винт 2,4 мм над отсеком для карт игры.

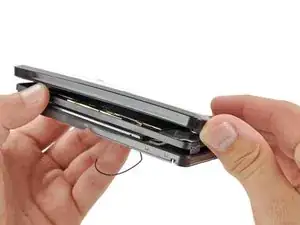

Поднимите нижний край нижнего корпуса от остальной части 3DS.

Остались два шлейфа, соединяющие материнскую плату с корпусом, поэтому не тяните нижний корпус полностью.

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть шлейфы кнопок плеча от их разъёмов на материнской плате.

Снимите нижний корпус с устройства.

Снимите два винта Phillips длиной 7,7 мм, фиксирующие заднюю часть стика Circle Pad на материнской плате.

Используйте плоскую часть лопатки, чтобы поддеть заднюю часть стика Circle Pad с материнской платы.

Поднимите джойстик Circle Pad с материнской платы и положите его на спинку так, чтобы был доступен разъём шлейфа.

Используйте плоскую часть лопатки или ноготь, чтобы откинуть фиксирующую защёлку в ZIF-разъёме шлейфа Circle Pad.

Убедитесь, что вы поднимаете подвижную фиксирующую защёлку, а не сам разъём.

Снимите джойстик Circle Pad с материнской платы.

Чтобы уменьшить вероятность их потери во время ремонта, вы можете снять две тонкие прокладки под джойстиком Circle Pad.

Используйте лопаточку или отвёртку, чтобы приподнять прокладки и удалить их из устройства.

Снимите два винта Phillips 4,5 мм, фиксирующие плату SD на материнской плате.

Используйте плоскую часть лопатки, чтобы отщёлкнуть разъём шлейфа платы SD от его гнезда на материнской плате.

Вставьте плоскую часть лопатки между платой SD и материнской платой.

Подденьте медленно, чтобы ослабить плату SD от экранной защиты (RF-экрана) под ней. Если поддеть слишком быстро, вы можете порвать экран или оторвать его точки пайки.

Проведите лопаткой вдоль боков платы SD, чтобы освободить её от клея, удерживающего на месте.

Когда плата полностью освободится, поднимите её прямо с материнской платы.

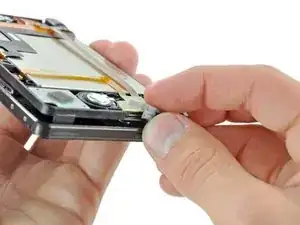

Подденьте плоской частью лопатки угол платы Wi‑Fi и оторвите её от материнской платы.

К антенне Wi‑Fi всё ещё подключён кабель антенны, поэтому плату Wi‑Fi полностью снять пока нельзя.

Поднимите плату Wi‑Fi с материнской платы и поверните её так, чтобы нижняя сторона была сверху.

Используйте плоскую часть лопатки, чтобы отщёлкнуть разъём кабеля антенны от его гнезда на плате Wi‑Fi.

Удалите плату Wi‑Fi из устройства.

Зафиксируйте ленту микрофона возле самого микрофона пинцетом.

Потяните микрофон строго вверх, чтобы извлечь его из верхнего корпуса.

Используйте плоский конец лопатки или ноготь, чтобы приподнять фиксирующий язычок на ZIF-разъеме ленты динамика.

Убедитесь, что вы поддеваете шарнирный фиксирующий язычок, а НЕ сам разъем. Повреждение разъема или ленты приведёт к тому, что 3DS будет мигать индикатором питания при нажатии кнопки питания — и больше ничего не делать.

Отсоедините ленту динамика с помощью пинцета.

Используйте плоский конец лопатки или ноготь, чтобы приподнять фиксирующий язычок на ZIF-разъеме ленты камеры.

Убедитесь, что вы поддеваете шарнирный фиксирующий язычок, не сам разъем.

При сборке обратите внимание, что золотые контакты обращены к материнской плате (в отличие от ленты камеры, у которой золотые контакты обращены в противоположную сторону).

Удалите семь винтов Phillips, крепящих материнскую плату к верхнему корпусу:

Четыре золотистых винта 2,5 мм

Два чёрных винта 3,5 мм

Один серебристый винт 2,5 мм

При снятии этого винта ползунок регулировки громкости может выпасть.

Поднимите ту сторону материнской платы, которая расположена вдоль нижнего края 3DS.

Продолжайте поднимать узел материнской платы и вращайте его, пока он не ляжет рядом с остальной частью устройства.

Используйте плоский конец лопатки или ноготь, чтобы приподнять фиксирующий язычок на ZIF-разъеме ленты ЖК-экрана.

Убедитесь, что вы поддеваете шарнирный фиксирующий язычок, не сам разъем. Повреждение разъема или ленты приведёт к тому, что у 3DS не будет рабочего верхнего экрана.

Снимите узел материнской платы с остальной части устройства.

Прежде чем продолжать разборку, используйте пинцет, чтобы вынуть прозрачный пластиковый диффузор для индикатора беспроводного уведомления. Эта маленькая деталь может выпасть сама по себе и её будет трудно найти, если она упадёт на пол.

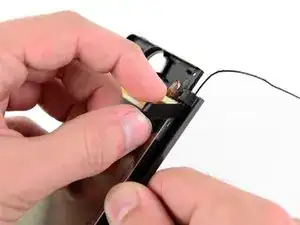

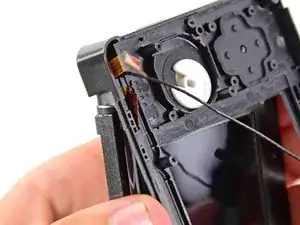

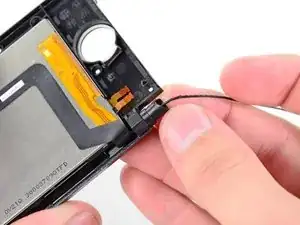

Выведите кабель антенны Wi‑Fi из нижней части верхнего корпуса.

Этот шаг не обязателен, если вы лишь заменяете переднюю панель; однако для замены верхнего экрана, динамиков, камер и антенны Wi‑Fi это необходимо.

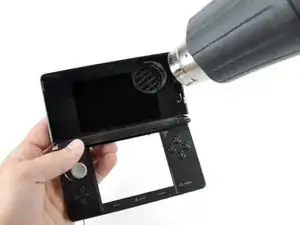

Подогрейте кромки передней панели верхнего экрана феном или термофеном, чтобы смягчить клей, удерживающий её на рамке дисплея.

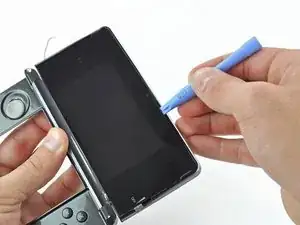

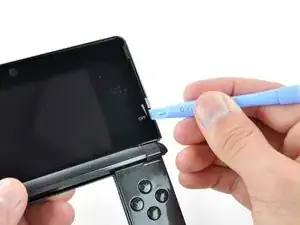

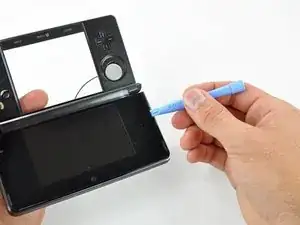

Начните поддевать кромки передней панели пластиковой лопаткой.

Если трудно поддеть переднюю панель, заново разогрейте обрабатываемую область и затем продолжайте поддевание. Приложение чрезмерной силы может треснуть переднюю панель.

Продолжайте поддевать остальные стороны передней панели, проводя пластиковой лопаткой по каждой кромке.

Недостаточный нагрев приведёт к чрезмерному изгибу/поломке передней панели, а чрезмерный — расплавит и уничтожит ЖК-экран под ней. Действуйте спокойно и аккуратно.

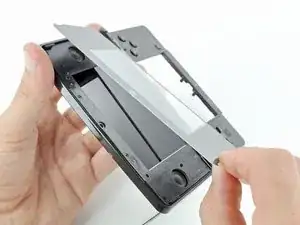

Когда все стороны освобождены, поднимите переднюю панель верхнего экрана с рамки дисплея.

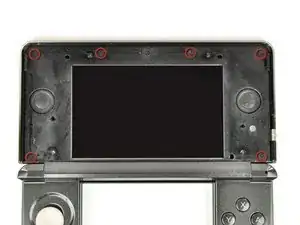

Удалите шесть винтов Phillips 3,6 мм, крепящих заднюю рамку дисплея к передней рамке дисплея.

Переверните устройство так, чтобы задняя рамка дисплея была сверху, а шарнир находился на стороне, противоположной вам.

Поднимите край задней рамки дисплея, ближайший к вам, и поверните его в сторону шарнира.

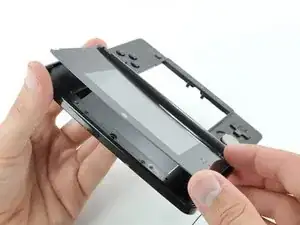

Продолжайте поднимать заднюю рамку дисплея с остальной части устройства, пока она не освободится.

В нижней части задней рамки дисплея есть защёлки, удерживающие её на месте. Прилагайте достаточную силу, чтобы освободить защёлки, но будьте осторожны, чтобы не сломать их.

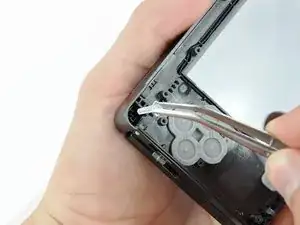

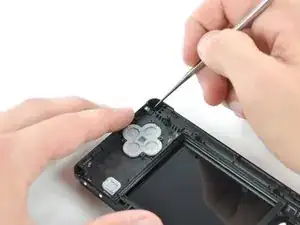

Извлеките переключатель регулировки 3D из передней рамки дисплея.

Этот шаг не обязателен для разборки, но переключатель может выпадать сам по себе. Если вынуть его заранее, вы снизите риск его потерять.

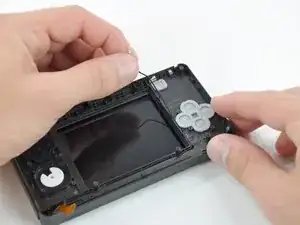

Вставьте металлический зонд в пространство над кнопками ABXY так, чтобы острие касалось металлического шарнира.

Толкните шарнир в направлении центра верхнего корпуса. Для этого потребуется значительная сила.

Показаны изображения шарнира до и после смещения при взгляде на заднюю часть верхнего дисплея.

Перед продолжением обратите внимание на ориентацию трёх ленточных кабелей (в какую сторону направлены золотые контакты) и на то, как они уложены друг над другом (какой кабель сверху). Кабели слишком короткие, чтобы дотянуться, если их продеть в другом направлении.

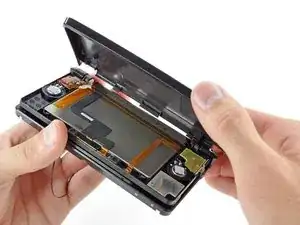

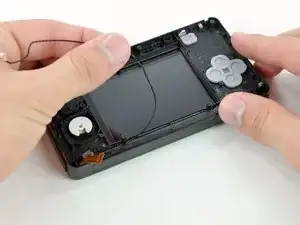

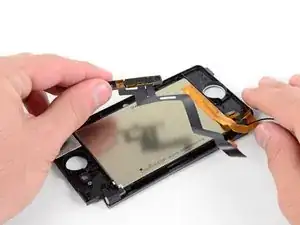

Медленно отведите верхний модуль дисплея от верхней крышки.

Убедитесь, что различные ленточные кабели продеты через щель в верхней крышке.

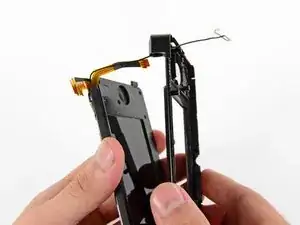

Отделите верхний модуль дисплея от верхней крышки.

Аккуратно проведите ленточный кабель динамиковой сборки через отверстие в рамке верхнего дисплея.

Необходимо аккуратно свернуть ленточные кабели (аналогично рогу мороженого), чтобы они поместились — кабели шире отверстия.

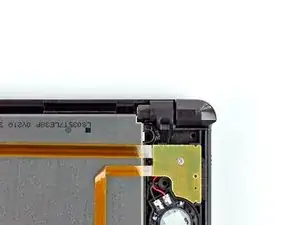

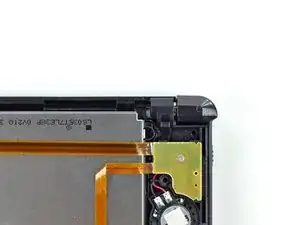

Удалите винт Phillips 2,5 мм, крепящий плату правого динамика к рамке верхнего дисплея.

Используйте плоский конец лопатки или ноготь, чтобы отогнуть удерживающие защёлки на ZIF-разъёмах ленточного кабеля параллаксного барьера.

Убедитесь, что Вы поддёргиваете подвижную защёлку, а не сам разъём.

Используйте пинцет из металла, чтобы отсоединить два ленточных кабеля.

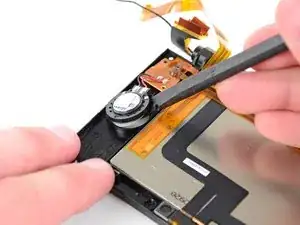

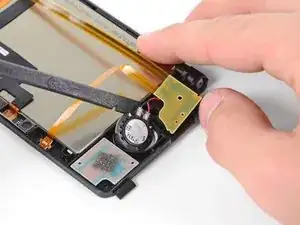

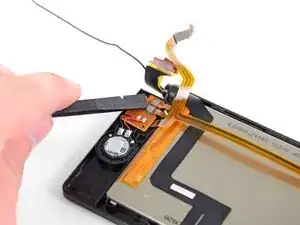

Используйте плоский конец лопатки, чтобы поддеть левый и правый динамики и вынуть их из посадочных мест в рамке верхнего дисплея.

Подденьте индикатор состояния камеры и выньте его из рамки верхнего дисплея кончиком лопатки.

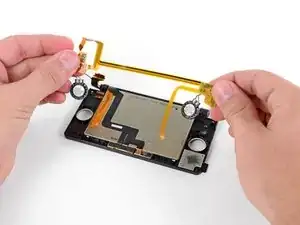

Снимите сборку динамика с остальной части модуля дисплея.

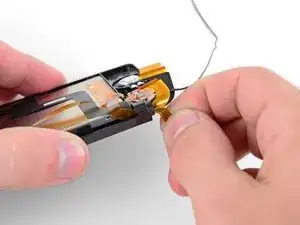

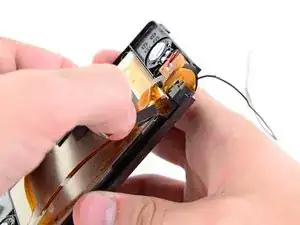

Осторожно скрутите ленточные кабели верхнего ЖК-дисплея и камеры вместе и вставьте их в отверстие петли.

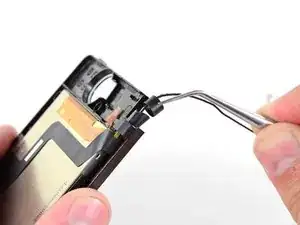

Используйте пинцет из металла, чтобы снять чёрное металлическое кольцо петли с рамки верхнего дисплея.

Аккуратно вытяните ленточные кабели камеры и верхнего ЖК-дисплея через их отверстие в рамке верхнего дисплея.

Отклейте ленточный кабель камеры от задней стороны верхнего ЖК-дисплея.

Ленточный кабель приклеен к задней части корпуса ЖК-дисплея клеем, поэтому тяните за него аккуратно, чтобы не порвать кабель.

Снимите сборку ленточного кабеля камеры.
