Замена блока зарядки DualShock 4 CUH-ZCT2

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,4 мм с задней панели.

Четыре хрупких пластиковых защёлки удерживают панели вместе. Их расположение видно более чётко в этом руководстве.

Защёлки помогают удерживать швы вместе. Если вы сломаете эти защёлки, контроллер всё равно будет работать.

Вставьте монтажный инструмент в зазор между передней и задней панелями, начиная от внешнего края любой ручки.

Аккуратно подденьте заднюю панель от передней панели, пока они не начнут частично отделяться.

Используйте монтажный инструмент, чтобы отделить панели, освобождая пластиковые защёлки по периметру контроллера.

Поднимите заднюю панель прямо от контроллера.

Не снимаете заднюю панель полностью. Она по-прежнему прикреплена к контроллеру шлейфом.

Аккуратно потяните шлейф прямо из разъёма на материнской плате пальцами.

Поскольку у этой ленты слишком маленькая вытяжная метка, чтобы захватить её пальцами или пинцетом, захватите сам кабель. В остальном используйте вытяжные метки, когда это возможно.

При сборке захватите шлейф за синюю метку и аккуратно нажмите шлейф прямо в разъём. Нажимайте на синюю метку, а не на сам шлейф.

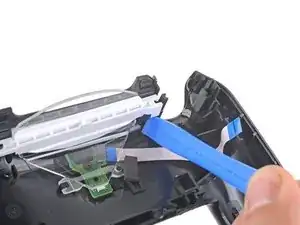

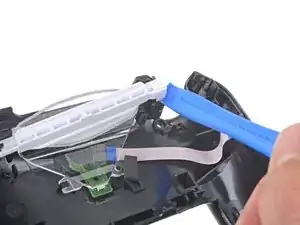

Используйте монтажный инструмент или медиатор, чтобы отделить белую пластиковую планку от задней панели.

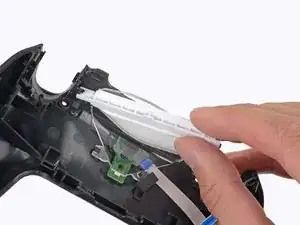

Снимите белую пластиковую планку.

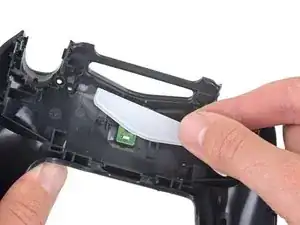

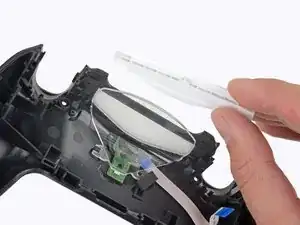

Отделите светорассеивающую пластину от задней панели и снимите её.

При сборке совместите светорассеивающую пластину с задней панелью по выемке в нижнем левом углу.

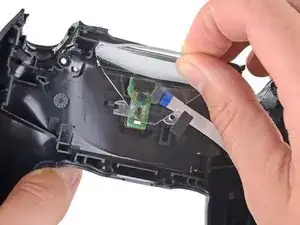

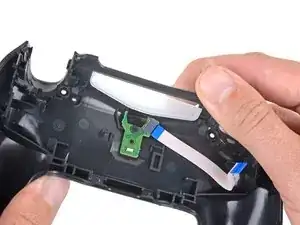

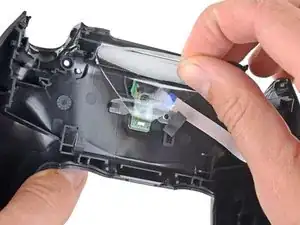

Пальцами надавите на полупрозрачный пластиковый элемент сверху контроллера и протолкните его вниз.

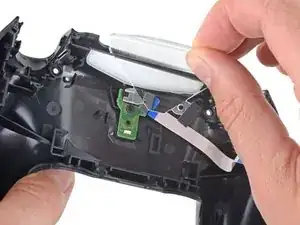

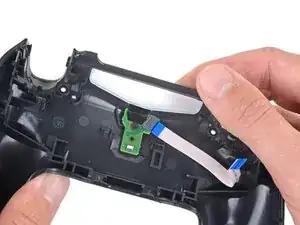

Снимите полупрозрачный пластиковый элемент.

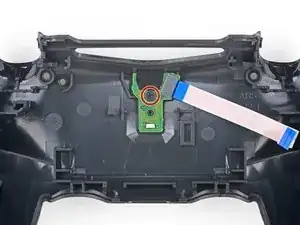

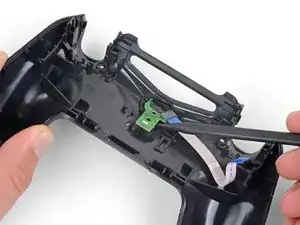

Используйте крестовую отвертку, чтобы выкрутить винт длиной 4,4 мм из блока зарядки.

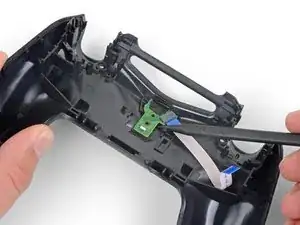

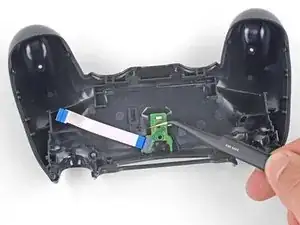

Используйте заострённый конец медиатора, чтобы приподнять блок зарядки от задней панели.

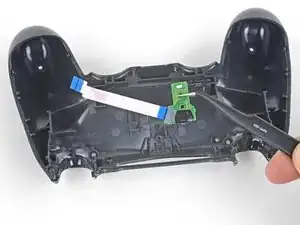

Используйте пальцы или пинцет, чтобы вынуть блок зарядки из задней панели.
