Замена разъёма зарядки DualShock 4 CHU-ZCT2U
В этом руководстве показано, как разобрать контроллер DualShock 4 CHU-ZCT2U и получить доступ к разъёму зарядки для его замены.
Шаг 1
Отвинтите четыре винта длиной 6,5 мм крестовой отвёрткой.

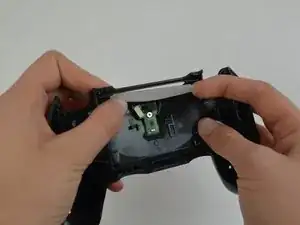

Разожмите две половины корпуса с помощью пластиковой лопатки для вскрытия.
Будьте осторожны: между внутренностями контроллера проходит шлейф. Корпус не разделится на две части при простом разъединении.
Шаг 2

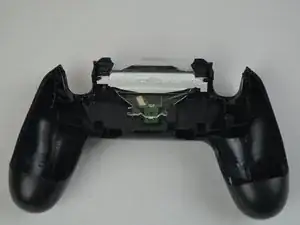

Вытяните шлейф из разъёма на материнской плате, чтобы полностью разделить две половины, используя пинцет.
Шаг 3

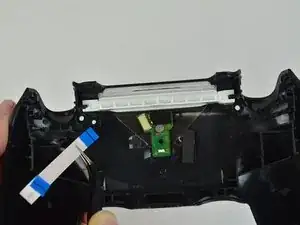

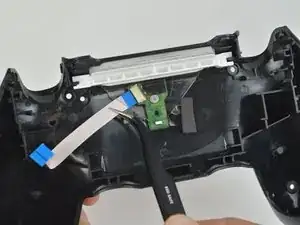

Отсоедините шлейф от разъёма зарядки с помощью пинцета.
Шаг 4

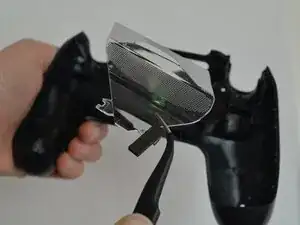

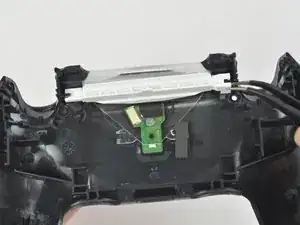

Схватите правый верхний угол непрозрачной белой детали пинцетом и потяните её вверх, чтобы снять.
Шаг 5

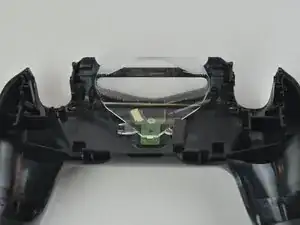

Поднимите прозрачную пластиковую деталь за её правый верхний угол.
Сдвиньте её вправо, чтобы вынуть нижний левый угол из паза.
Снимите прозрачную пластиковую деталь. Она легко защёлкивается.
Шаг 6

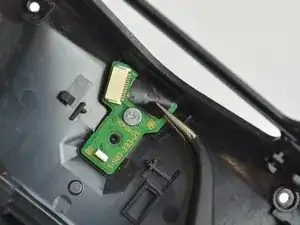

Снимите чёрную наклейку с разъёма зарядки с помощью пинцета.

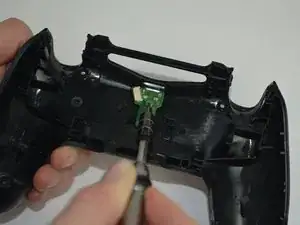

Отвинтите винт 4,50 мм в центре микросхемы разъёма крестовой отвёрткой.

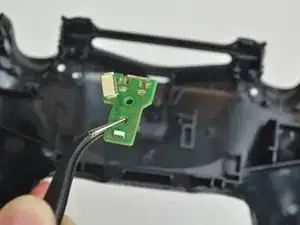

Вытащите разъём зарядки пинцетом.
Заключение
Для повторной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
