Замена порта зарядки DualShock 4

Используя отвертку Phillips #00, снимите четыре винта длиной 6,0 мм, фиксирующие заднюю крышку к корпусу контроллера.

Будьте осторожны при отвинчивании: использование отвертки неподходящего размера или соскальзывание могут безвозвратно повредить шляпки винтов, что значительно затруднит их последующее извлечение.

Четыре хрупких пластиковых защёлки удерживают корпус вместе. Их расположение видно более чётко в этом руководстве.

Защёлки помогают удерживать стыки корпуса. Если вы сломаете эти защёлки, контроллер продолжит работать.

Начните с левой ручки:

Сожмите левую ручку контроллера, чтобы создать зазор.

Вставьте пластиковый инструмент для вскрытия в зазор и проведите им вверх в направлении джойстика.

Нажмите инструментом вниз, чтобы поддеть и раскрыть корпус.

Повторите эти действия для правой ручки.

Вставьте пластиковый инструмент в стыки корпуса и потяните вниз, чтобы раскрыть корпус около следующих кнопок:

Share кнопка

Options кнопка

Разделите пластиковые половинки корпуса контроллера, учитывая, что они всё ещё будут соединены ленточными проводниками платы.

Из каркаса часто выпадают три небольшие детали. Во избежание потери поддерживайте аккуратное рабочее пространство.

2 пружины курков

1 серая деталь продления кнопки сброса

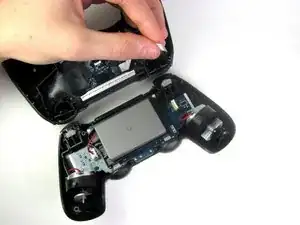

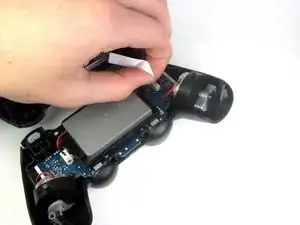

Отсоедините ленточный провод материнской платы, соединяющий две половины контроллера, с помощью пальцев.

После разделения двух половин отложите верхнюю часть контроллера в сторону.

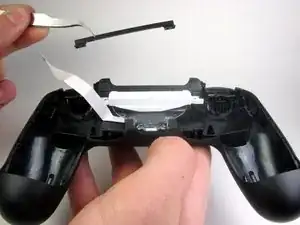

Снимите два винта, удерживающие подсборку вместе. Затем с помощью тупых пинцетов захватите чёрный пластиковый разъём длиной 2 дюйма, отмеченный на фото красной рамкой.

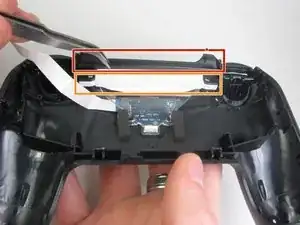

С помощью тупых пинцетов захватите белую пластиковую деталь длиной 2 дюйма, отмеченную оранжевой рамкой.

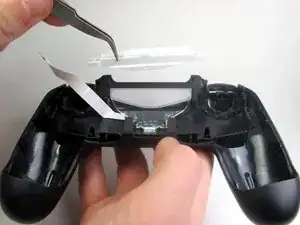

Прижав прозрачную пластиковую деталь внутрь, извлеките полупрозрачную белую деталь из верхней части контроллера.

Оставьте прозрачную пластиковую деталь на контроллере, но прижмите её вниз, чтобы освободить место для замены порта зарядки.

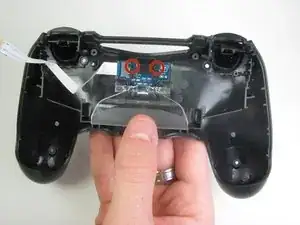

Используйте отвертку Philips #00, чтобы выкрутить два винта длиной 4,0 мм, которые крепят порт зарядки к задней крышке.

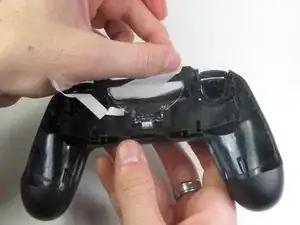

С помощью тупых пинцетов снимите верхнюю часть чёрной ленты, соединяющей порт зарядки с пластиковой частью контроллера.

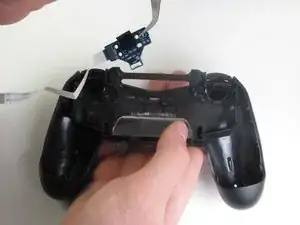

Схватите печатную плату порта зарядки за боковую часть и медленно потяните вверх, чтобы извлечь её из контроллера.

Не тяните синюю печатную плату резко вверх; двигайте деталь из стороны в сторону, чтобы создать зазоры между платой и корпусом.
