Замена модуля зарядки DualShock 4 CHU-ZCT2U

Консоли

Модуль зарядки обычно теряет энергию и перестает работать из-за перегрева. Это может привести к тому, что индикатор или USB-разъем для зарядки перестанут функционировать. Используйте это руководство для замены модуля зарядки.

Шаг 1

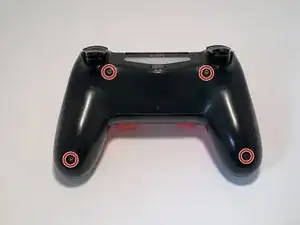

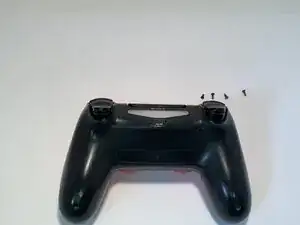

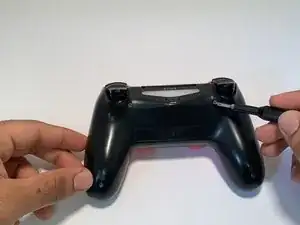

Удалите 4 винта (6.0 мм), расположенные на задней панели контроллера, с помощью отвертки Phillips #00

Поместите удаленные винты в сторону.

Шаг 2

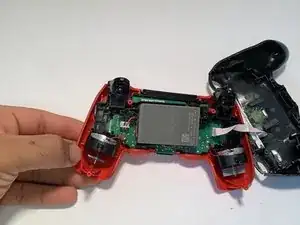

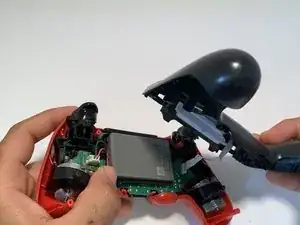

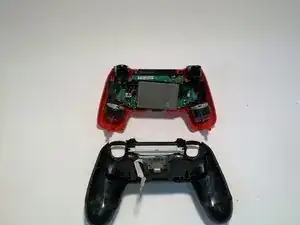

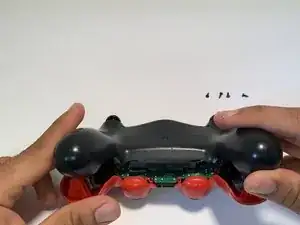

Отсоедините верхнюю рамку от нижней, аккуратно оттянув их друг от друга.

Шаг 3

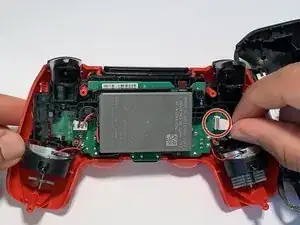

Аккуратно удалите белый шлейф, соединяющий обе рамки, с верхней стороны (стороны, где находится аккумулятор).

Шаг 4

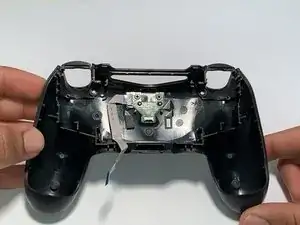

Возьмите нижнюю часть (сторону без аккумулятора).

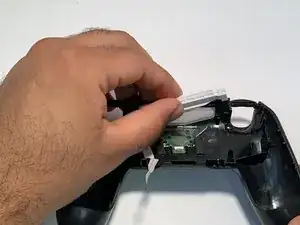

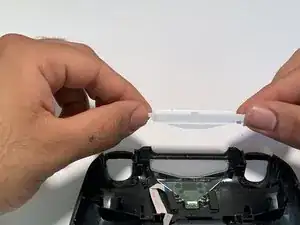

Снимите белую пластиковую крышку, которая находится на верхней части модуля зарядки.

Шаг 5

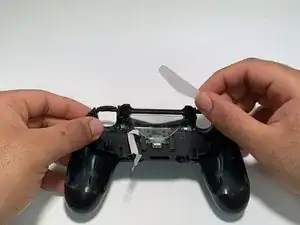

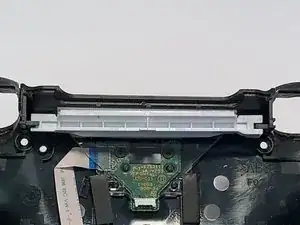

Удалите пластиковую крышку, которая находится перед модулем зарядки.

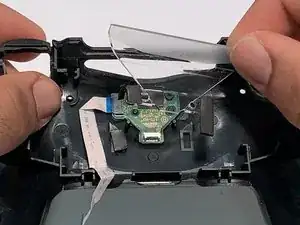

Снимите прозрачную пластиковую крышку, которая находится на верхней части модуля зарядки.

Будьте осторожны при удалении всех пластиковых крышек, так как они очень хрупкие и могут сломаться при неосторожном обращении.

Шаг 6

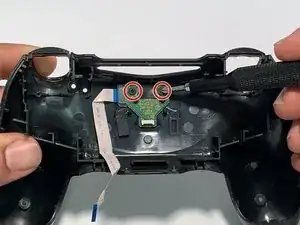

Удалите два винта (4.00 мм) с помощью отвертки Phillips #00, которые крепят модуль зарядки к рамке.

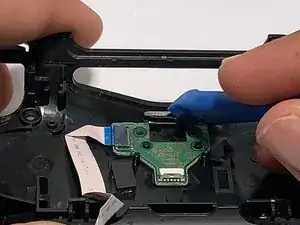

Удалите двусторонний скотч с помощью пластикового инструмента, который крепит чип к рамке.

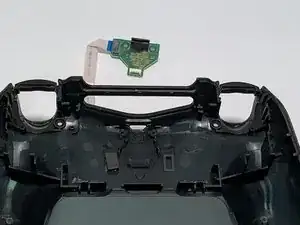

Извлеките чип модуля зарядки.

Шаг 7

Перевод руководства с ifixit.com
