Замена материнской платы Xbox

Убедитесь, что Xbox отключён от сети и установлен на ровной, устойчивой поверхности.

Переверните Xbox, чтобы получить доступ к четырём резиновым ножкам.

Используйте металлическую лопатку, чтобы снять четыре резиновых ножки.

Под двумя наклейками на нижней части корпуса скрыты ещё два винта.

Можно удалить наклейки или просто нащупать отверстия под винты сквозь них и затем прорезать или проделать отверстия.

Выкрутите шесть винтов Torx T20, крепящих верхнюю крышку к нижней.

После того как верхняя и нижняя части корпуса будут разъединены, аккуратно переверните Xbox лицевой стороной вверх, приподнимите и снимите верхнюю крышку.

Выкрутите три винта Torx T10 длиной 3 мм, крепящих жёсткий диск к Xbox.

Один винт находится на задней левой стороне жёсткого диска и становится виден только при поднятом шлейфе IDE-кабеля. Два других — спереди слева и справа.

Винт в нижнем левом углу привода не находится в том отверстии, в котором он кажется, а расположен ближе к углу.

Освободите кабель питания жёсткого диска из держателя, чтобы получить достаточно свободы для извлечения жёсткого диска.

Выньте пластиковый держатель жёсткого диска из корпуса Xbox.

Выкрутите четыре винта Torx T15 длиной 3,4 мм с пластикового держателя жёсткого диска (по два винта с каждой стороны).

Осторожно извлеките жёсткий диск из пластикового держателя. Лёгкое покачивание позволит легко вынуть диск.

Вытяните вверх шлейф данных жёсткого диска и кабель питания прямо от жёсткого диска.

Они могут быть плотно вставлены, поэтому будьте осторожны при извлечении. НЕ тяните за провода, чтобы не повредить кабельную сборку.

Извлеките оптический привод. Он должен легко выйти.

Отключите шлейф и жёлтые кабели от задней части привода.

Отогните чёрные пластиковые фиксаторы вокруг оптического привода, чтобы извлечь его из посадочного места. После извлечения отложите привод в сторону.

Если Вы извлекаете оптический привод для доступа к материнской плате, снимать пластиковый корпус не нужно.

Отключите многоцветный силовой кабель от материнской платы. Он вставлен довольно плотно, поэтому может потребоваться усилие.

Используя отвёртку Torx T10, выкрутите два винта длиной 3 мм с коричневой платы блока питания.

Будьте очень осторожны, не касайтесь медной катушки или конденсаторов на блоке питания.

Извлеките блок питания и отложите его в сторону. Он должен легко поддаться.

Будьте очень осторожны, не касайтесь медной катушки или конденсаторов на блоке питания. Они могут ударить током.

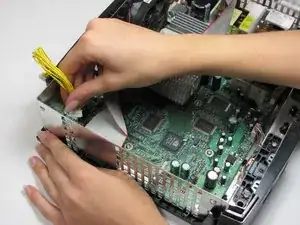

Отключите пучок жёлтых кабелей, а также радужный кабель от материнской платы.

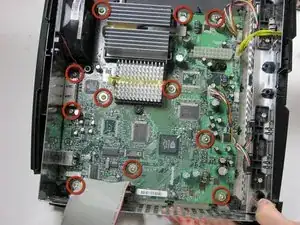

Выкрутите одиннадцать винтов длиной 3 мм с материнской платы, используя отвёртку Torx T10. Смотрите изображение, чтобы найти все одиннадцать винтов.

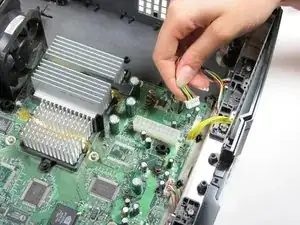

Отключите кабель питания, подключённый к вентилятору.

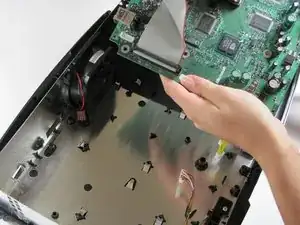

Извлеките материнскую плату из Xbox. Если все винты выкручены, а вентилятор отключён, она легко поднимется.
