Замена вентилятора Xbox

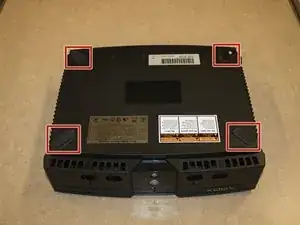

Положите Xbox на спину и снимите резиновые ножки в каждом углу с помощью отвертки с плоским лезвием.

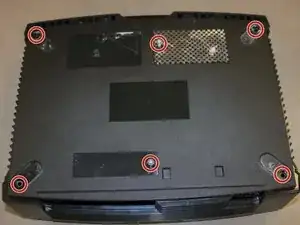

Снимите наклейки на нижней стороне Xbox и отвинтите все шесть винтов с помощью биты Torx 20. Отложите винты в сторону, чтобы не потерять их.

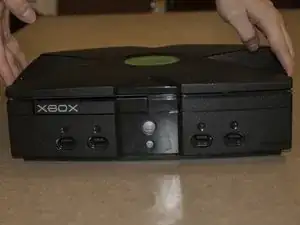

Поставьте консоль в нормальное положение и снимите крышку.

Если крышка снимается с трудом, попробуйте аккуратно покачать устройство, подтягивая крышку вверх.

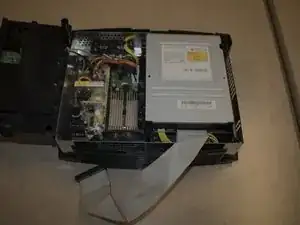

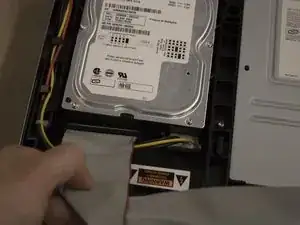

Чтобы снять IDE-кабель, потяните кабель прямо назад от жесткого диска, приложив усилие.

Это может быть немного трудно; покачивание кабеля взад-вперёд поможет его освободить.

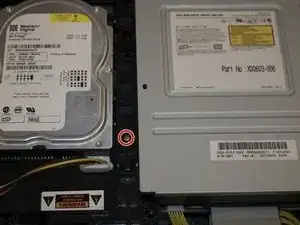

Отвинтите винт под IDE-кабелем с помощью отвертки Torx 10.

Этот винт расположен между жестким диском и DVD-приводом.

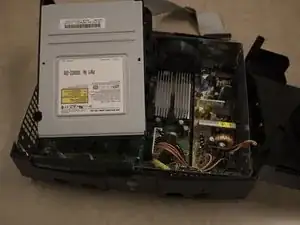

Извлеките жесткий диск, потянув его прямо вверх и вынув из корпуса.

Жесткий диск подключен к кабелю питания, но его не обязательно отсоединять, чтобы вынуть диск, если вы не заменяете сам диск.

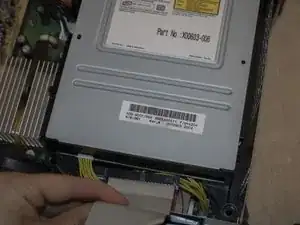

Снимите кабель так же, как был снят кабель жесткого диска. Просто потяните кабель прямо из DVD-привода.

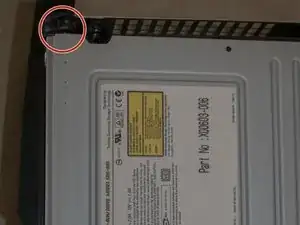

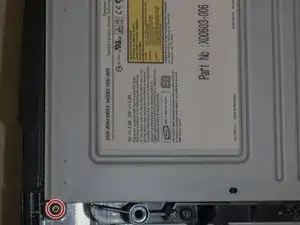

Отвинтите винты с каждого конца DVD-привода с помощью отвертки Torx 10.

После удаления обоих винтов потяните вверх, чтобы извлечь привод.

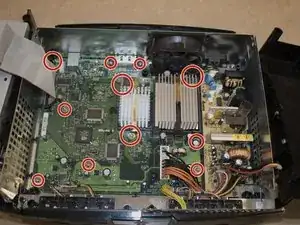

Отвинтите все одиннадцать винтов, крепящих материнскую плату. Используйте отвертку Torx 10 для их выкручивания.

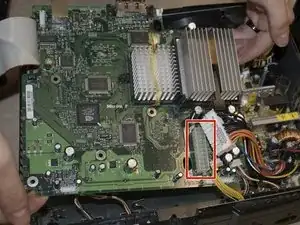

Снимите кабель питания, аккуратно приподняв его под углом 45 градусов.

После удаления кабеля питания аккуратно выньте материнскую плату, разместив пальцы по краям внутри корпуса и подняв её прямо вверх и наружу.

Снимите старый вентилятор, слегка нажав отверткой с плоским лезвием на защелки с каждой стороны, затем аккуратно установите новый вентилятор.
