Замена оптического привода Xbox 360

Возьмите сборку жёсткого диска и нажмите кнопку фиксатора, поднимая её передний край.

Снимите сборку жёсткого диска с верхней вентиляционной решётки.

Разместите консоль вертикально так, чтобы нижний край был направлен вверх.

В процессе дальнейшего вскрытия вместо лопатки можно использовать выступ инструмента для вскрытия Xbox 360.

Вставьте плоский конец лопатки или край инструмента для вскрытия Xbox 360 в небольшой зазор на переднем крае нижней вентиляционной решётки.

Подденьте передний край нижней вентиляционной решётки и отведите его от лицевой панели.

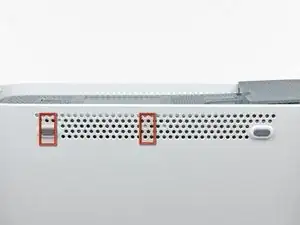

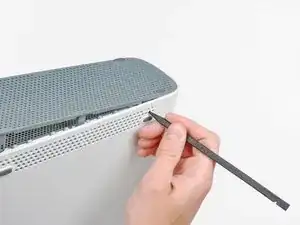

На следующих шагах вы будете использовать наконечник лопатки или выступ инструмента для вскрытия Xbox 360 для освобождения защёлок вдоль левой и правой сторон нижней вентиляционной решётки. Их расположение выделено красным.

Вы вставите инструмент в отверстия, выполненные в белых пластиковых боковых панелях корпуса.

Для освобождения защёлок работайте от переднего края нижней вентиляционной решётки.

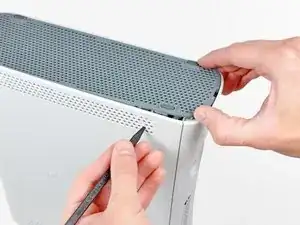

Слегка приподняв передний край нижней вентиляционной решётки, используйте наконечник лопатки, чтобы нажать защёлки, ближайшие к передней части решётки, внутрь корпуса консоли.

Повторите ту же процедуру, чтобы освободить два центральных защёлки нижней вентиляционной решётки.

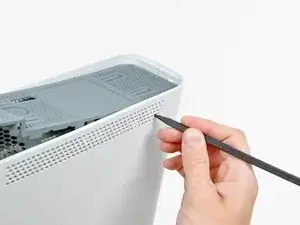

Используйте наконечник лопатки, чтобы освободить защёлки на нижней вентиляционной решётке, расположенные ближе к задней части Xbox.

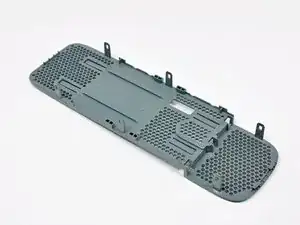

Снимите нижнюю вентиляционную решётку с 360.

Вставьте плоский край лопатки между лицевой панелью и внешним корпусом рядом с кнопкой питания.

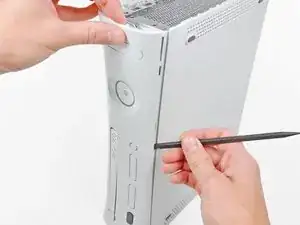

Проведите лопаткой вдоль кромки лицевой панели, чтобы освободить защёлки, фиксирующие её спереди консоли.

Эту операцию также можно выполнить краем инструмента для вскрытия Xbox 360, но он может поцарапать пластиковый корпус.

В качестве альтернативы можно аккуратно оттянуть лицевую панель руками.

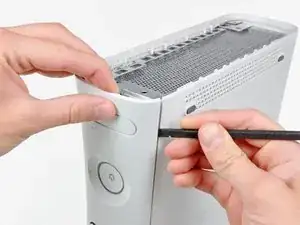

Повторите описанные ранее движения, чтобы освободить левую сторону лицевой панели.

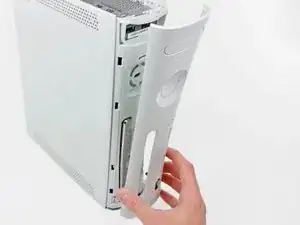

Снимите лицевую панель с передней части консоли.

Разместите консоль вертикально так, чтобы верхний край был направлен вверх.

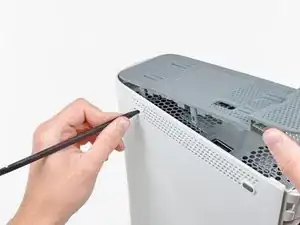

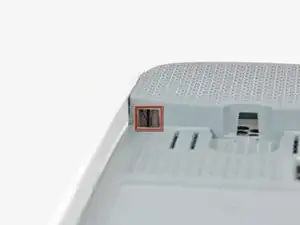

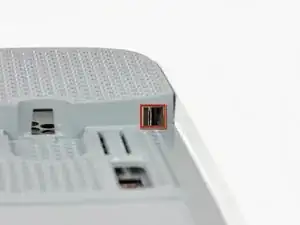

Верхняя вентиляционная решётка крепится к корпусу защёлками. Первые две защёлки расположены под верхней вентиляционной решёткой, ближе к лицевой панели, как показано на фотографиях.

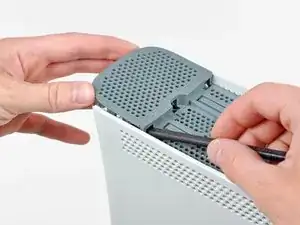

Вставьте плоский конец лопатки в упомянутые ранее небольшие зазоры, чтобы освободить защёлки.

Также можно использовать длинный выступ инструмента для вскрытия Xbox 360 для выполнения этой операции.

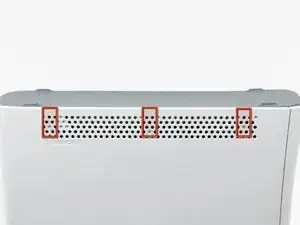

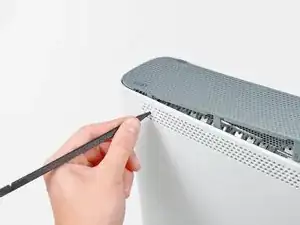

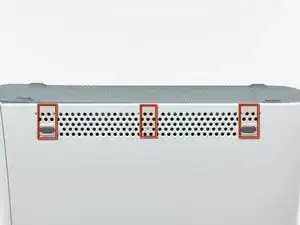

На следующих шагах вы будете использовать наконечник лопатки или выступ инструмента для вскрытия Xbox 360, чтобы освободить защёлки вдоль левой и правой сторон верхней вентиляционной решётки. Их расположение выделено красным.

Для освобождения защёлок работайте от середины верхней вентиляционной решётки.

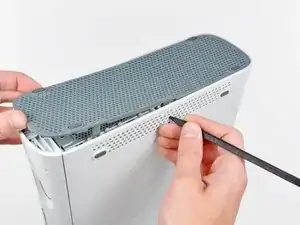

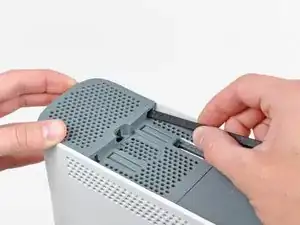

Слегка приподняв передний край верхней вентиляционной решётки, используйте наконечник лопатки, чтобы нажать защёлки, ближайшие к центру решётки, внутрь корпуса консоли.

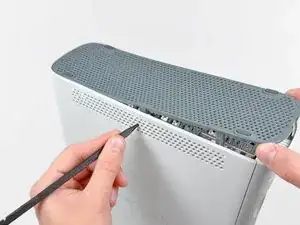

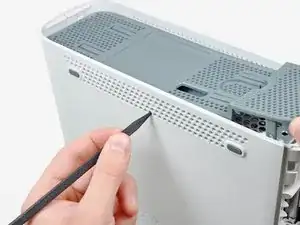

Используйте наконечник лопатки, чтобы освободить защёлку на верхней вентиляционной решётке, расположенную ближе к задней части верхней части корпуса Xbox.

Последняя защёлка скрыта под резиновой ножкой, расположенной ближе к задней части консоли.

Используйте наконечник лопатки, чтобы освободить защёлку на верхней вентиляционной решётке, расположенную ближе к задней части Xbox.

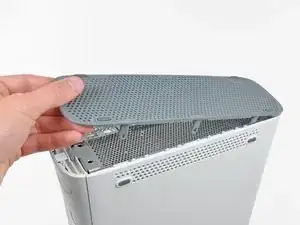

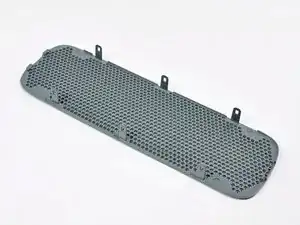

Снимите верхнюю вентиляционную решётку с 360.

Разместите консоль вертикально так, чтобы верхний край был направлен вниз.

Аккуратно отклейте гарантийную наклейку с корпуса консоли.

Верхняя и нижняя крышки соединены несколькими защёлками, расположенными спереди и сзади консоли. Эти защёлки необходимо освободить, чтобы отделить верхнюю крышку от консоли.

Используйте плоский конец лопатки, чтобы освободить следующие защёлки:

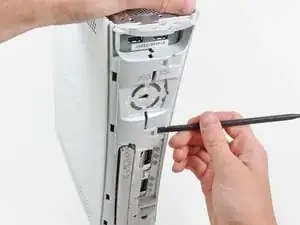

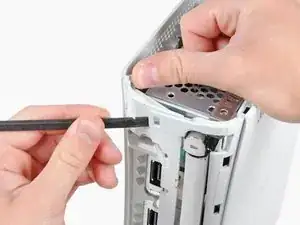

Над передними USB-портами.

Под передними USB-портами.

Над слотами для карт памяти.

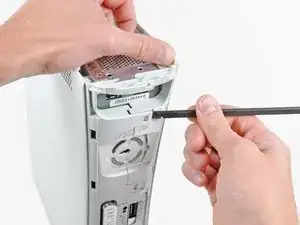

Вставьте плоский конец лопатки и подденьте вверх, чтобы освободить последнюю оставшуюся защёлку, расположенную над кнопкой извлечения.

Немного приподнимите переднюю часть нижней крышки, чтобы убедиться, что передние защёлки полностью освобождены.

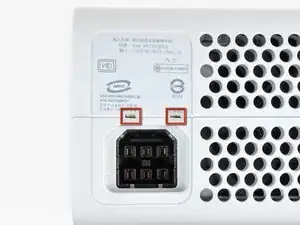

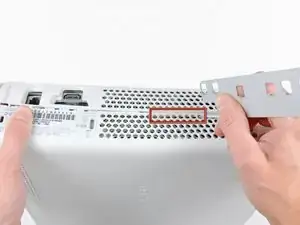

Верхняя и нижняя крышки удерживаются семью защёлками на задней части консоли. Их расположение выделено красным.

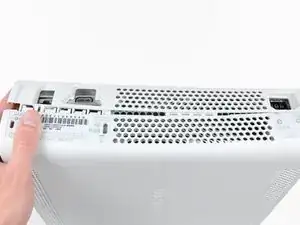

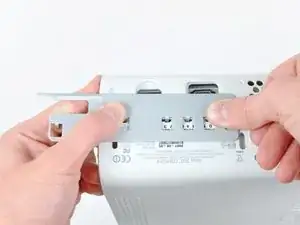

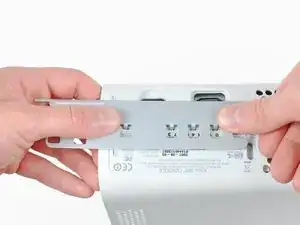

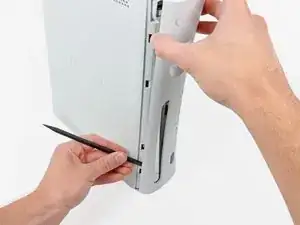

Вдавите инструмент для вскрытия Xbox 360 в защёлки, фиксирующие нижнюю крышку к верхней вблизи портов ввода-вывода.

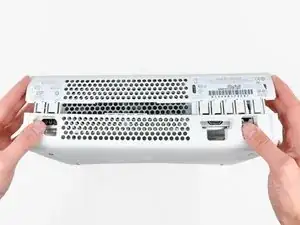

Одновременно, нажимая на инструмент, раздвиньте нижнюю и верхнюю крышки, чтобы разъединить фиксирующие защёлки.

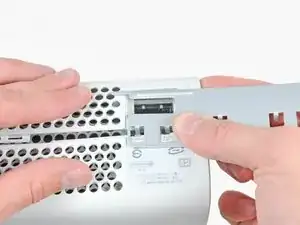

Раздвигая верхнюю и нижнюю крышки, используйте наконечник лопатки или палец инструмента для вскрытия Xbox 360, чтобы сдвинуть длинную защёлку, выделенную красным, в сторону центра консоли.

Защёлка должна отщёлкнуться, оставив защёлки у разъёма питания единственными, которые продолжают удерживать крышки вместе.

Вдавите инструмент для вскрытия Xbox 360 в два оставшихся фиксирующих зажима рядом с разъёмом питания.

Раздвиньте верхнюю и нижнюю крышки, чтобы полностью освободить фиксирующие защёлки.

Ориентируйте консоль так, чтобы передняя часть была направлена вниз.

Возьмитесь за заднюю часть нижней крышки и поднимите её вверх, чтобы отделить от консоли.

Будьте осторожны, чтобы не сильно сгибать нижнюю крышку рядом с разъёмом питания — она легко трескается.

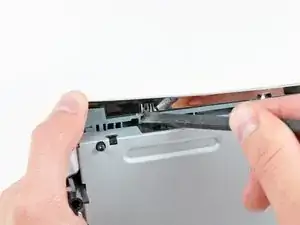

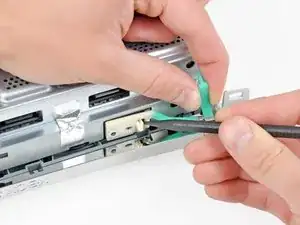

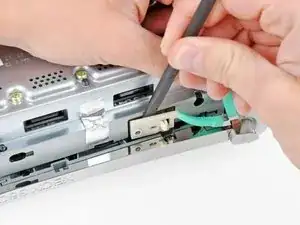

Используйте наконечник лопатки, чтобы освободить фиксатор, удерживающий кнопку извлечения в металлическом корпусе.

Вставьте плоский конец лопатки между кнопкой извлечения и оптическим приводом.

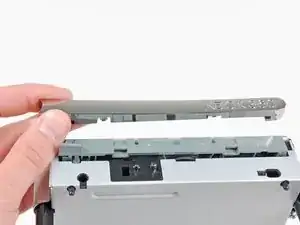

Подденьте кнопку извлечения с её монтажных стоек и снимите её с консоли.

Это также можно выполнить с помощью инструмента для вскрытия Xbox 360.

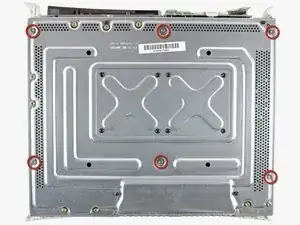

Снимите шесть серебристых винтов T10 длиной 64 мм, крепящих верхнюю крышку к металлическому корпусу.

Ориентируйте консоль так, чтобы верхняя крышка была направлена вверх.

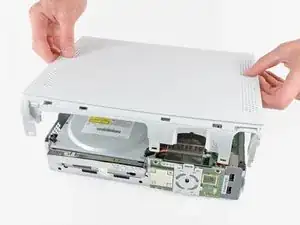

Поднимите верхнюю крышку прямо вверх и снимите её с консоли.

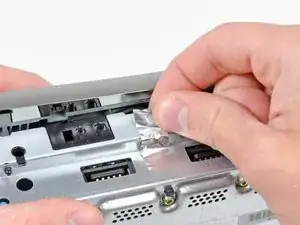

Отклейте серебряную клейкую ленту, фиксирующую оптический привод к металлическому корпусу.

Немного приподнимите оптический привод вверх, чтобы получить доступ для отсоединения SATA- и силовых разъёмов, расположенных на задней стороне привода.

Не пытайтесь пока полностью удалить оптический привод. Два кабеля всё ещё соединяют его с материнской платой.

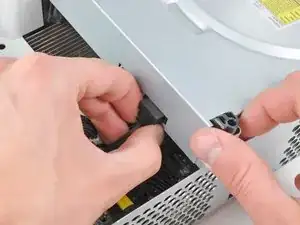

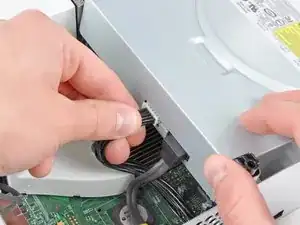

Возьмитесь за силовой разъём за проводами и потяните его прямо из гнезда на оптическом приводе.

Отсоедините SATA-кабель данных от гнезда на оптическом приводе, потянув его прямо назад.

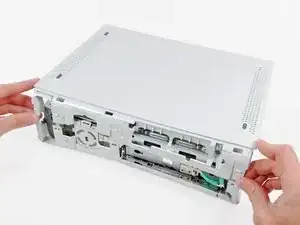

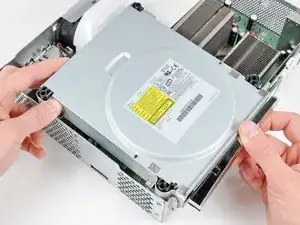

Поднимите сборку оптического привода и извлеките её из металлического корпуса.

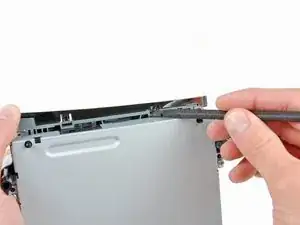

Нажав крышку оптического привода к его верхней плоскости, используйте плоский конец лопатки, чтобы освободить два фиксирующих зажима на нижней стороне крышки.

Снимите крышку оптического привода.

Оптический привод остаётся.
