Замена платы питания Xbox

Убедитесь, что Xbox безопасно отключён от сети и лежит на ровной, устойчивой поверхности.

Переверните Xbox, чтобы увидеть четыре резиновые ножки.

Используйте металлическую лопатку, чтобы поддеть и снять четыре резиновые ножки.

Под двумя наклейками на дне корпуса скрыты ещё два винта.

Вы можете либо удалить наклейки, либо нащупать отверстия под винты через наклейки и затем прорезать или проделать отверстие в них.

Снимите шесть винтов Torx T20, фиксирующих верхнюю крышку к нижней части корпуса.

Когда верхняя и нижняя части корпуса перестанут быть соединены, аккуратно поставьте Xbox в рабочее положение, поднимите и снимите верхнюю крышку.

Снимите три винта T10 длиной 3 мм, крепящие жёсткий диск к Xbox.

Один винт находится сзади слева от жёсткого диска и виден только при поднятом IDE-ленточном кабеле. Другие два — спереди справа и слева от жёсткого диска.

Винт в нижнем левом углу дисковода не находится в том отверстии, в котором кажется, а скорее ближе к углу.

Освободите кабель питания жёсткого диска от крепления, чтобы получить достаточно провиса для подъёма диска.

Поднимите пластиковый каркас жёсткого диска и выньте его из корпуса Xbox.

Снимите четыре винта Torx T15 длиной 3,4 мм с пластикового крепления жёсткого диска (по два винта с каждой стороны).

Аккуратно извлеките жёсткий диск из пластикового кожуха. При лёгком покачивании диск выйдет достаточно просто.

Отсоедините от жёсткого диска ленточный кабель данных и кабель питания, тянув их прямо вверх.

Они могут быть плотно установлены, поэтому аккуратно удаляйте их. НИКОГДА не тяните за провода, это может повредить кабельный узел.

Снимите дисковод. Он должен выйти легко.

Отключите ленточный кабель и жёлтые кабели от задней части дисковода.

Отогните чёрные пластиковые защёлки вокруг дисковода, чтобы вынуть его из посадочного места. После снятия отложите привод в сторону.

Если вы снимаете дисковод, чтобы получить доступ к материнской плате под ним, снимать пластиковый кожух не обязательно.

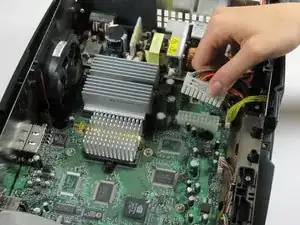

Отключите многоконтактный цветной кабель питания от материнской платы. Он вставлен довольно плотно, поэтому может потребоваться усилие.

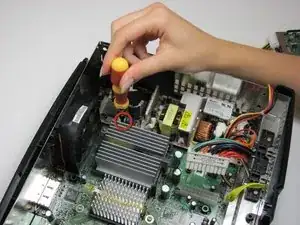

Используя отвёртку Torx T10, снимите два винта 3 мм с коричневой платы блока питания.

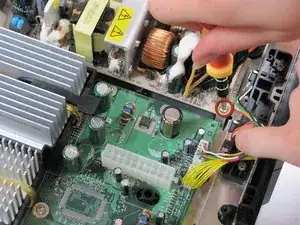

Будьте очень осторожны, не прикасайтесь к медной катушке или конденсаторам на блоке питания.

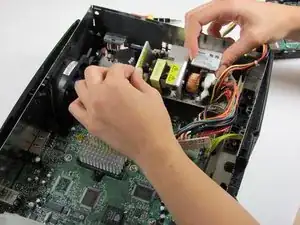

Выньте блок питания и отложите его в сторону. Он должен легко подниматься.

Будьте очень осторожны, не прикасайтесь к медной катушке или конденсаторам на блоке питания. Они могут вас ударить током.
