Разборка Xbox

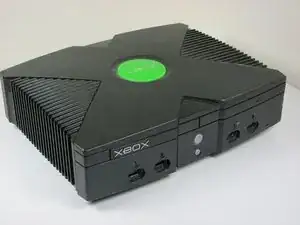

Начните с того, что отключите Xbox от сети и поместите его на ровную, устойчивую поверхность.

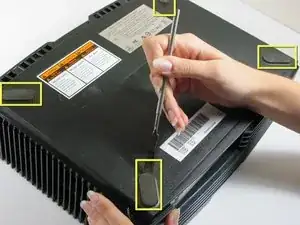

Переверните Xbox и снимите резиновые ножки с помощью металлической лопатки.

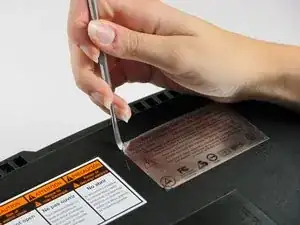

Отклейте серебристую наклейку и белую наклейку со штрих‑кодом, чтобы открыть доступ к двум дополнительным винтам.

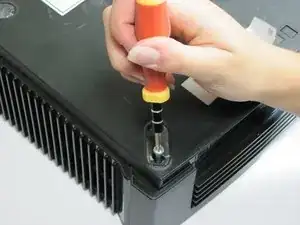

Используйте отвертку Torx T20, чтобы снять четыре винта, расположенных под только что снятыми резиновыми ножками, а также два винта под наклейками, снятыми на предыдущем шаге.

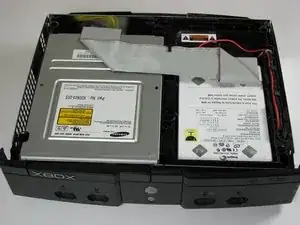

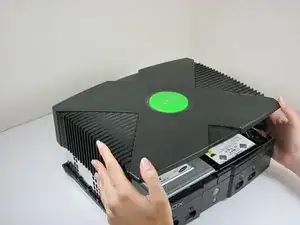

Когда нижняя крышка больше не закреплена, аккуратно поставьте Xbox в нормальное положение и снимите верхнюю крышку.

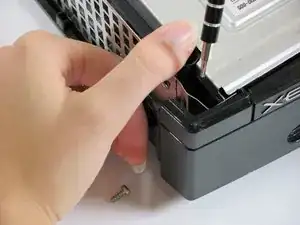

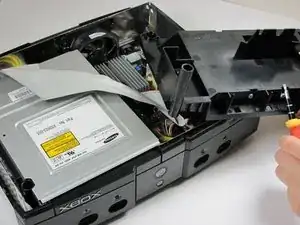

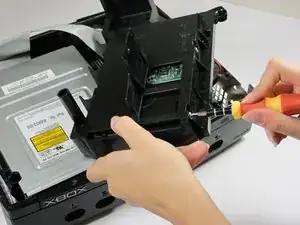

Отведите серый ленточный кабель в сторону, чтобы получить доступ к трем винтам 3 мм; используйте отвертку Torx T10. Они расположены в верхнем правом, нижнем правом и нижнем левом углах дисковода.

Винт в нижнем левом углу дисковода находится не в той дырке, в которой кажется, а просто ближе к углу.

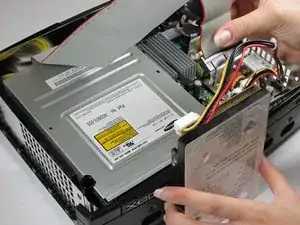

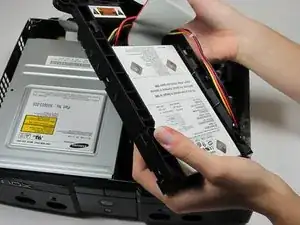

Поднимите блок жесткого диска и выньте его из Xbox. Он должен легко выйти.

Выведите силовой кабель из канавки вокруг жесткого диска, чтобы блок выходил легче.

Используйте отвертку Torx T15, чтобы открутить четыре винта 3,37 мм с обеих сторон жесткого диска.

Снимите пластиковый кожух с жесткого диска. На нем есть защелки, но он должен легко сниматься.

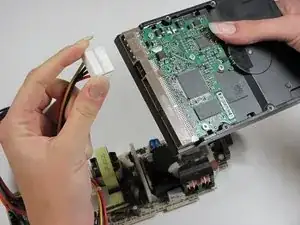

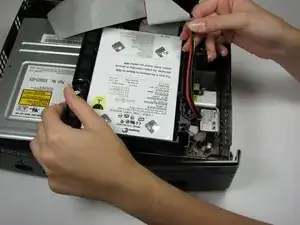

Отключите ленточный кабель и силовой кабель от жесткого диска.

Они подключены достаточно плотно, поэтому это может потребовать усилий.

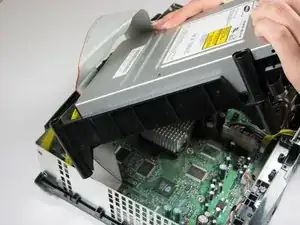

Снимите дисковод. Он должен легко вынуться.

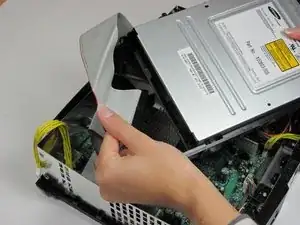

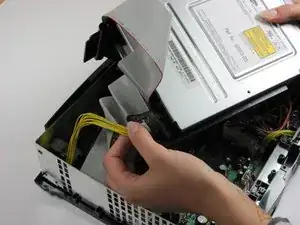

Отключите ленточный кабель и желтые кабели от задней части дисковода.

Отогните черные пластиковые защелки вокруг дисковода, чтобы вынуть его из корпуса. После снятия отложите дисковод в сторону.

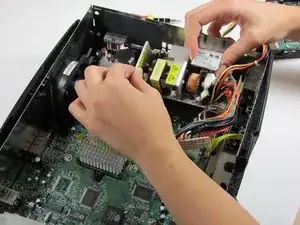

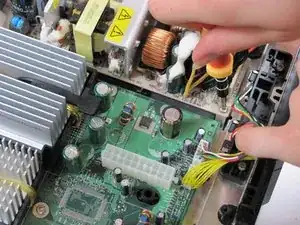

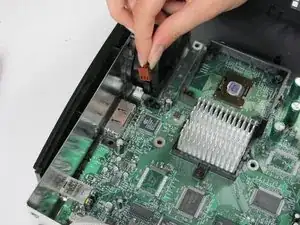

Отключите разноцветный силовой разъем от материнской платы. Он может быть вставлен очень туго, поэтому для отключения может понадобиться усилие.

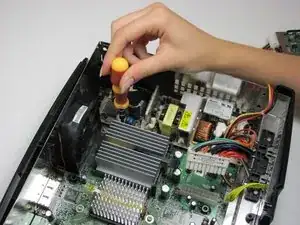

С помощью отвертки Torx T10 снимите два винта 3 мм с платы блока питания.

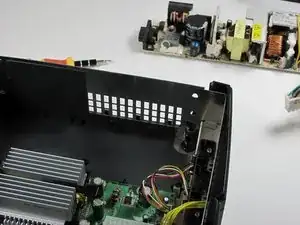

Снимите блок питания и отложите его в сторону. Он должен легко подняться.

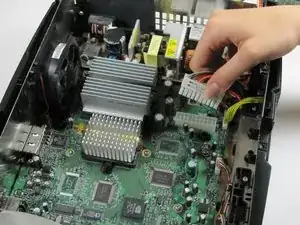

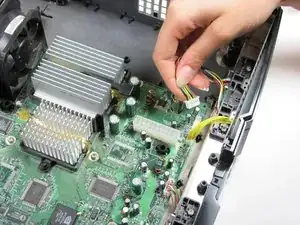

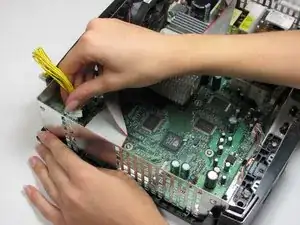

Отключите пучок желтых кабелей, а также разноцветный кабель от материнской платы.

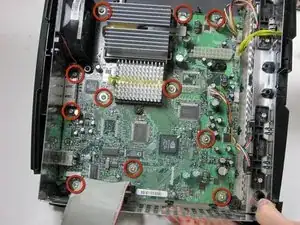

Снимите одиннадцать винтов 3 мм с материнской платы с помощью отвертки Torx T10. Сориентируйтесь по картинке, чтобы найти все одиннадцать винтов.

Отключите силовой кабель, подключенный к вентилятору.

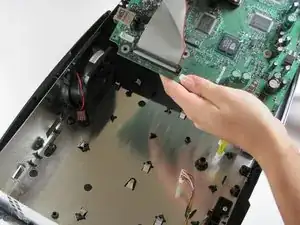

Выньте материнскую плату из Xbox. Если все винты удалены и вентилятор отключен, плата легко поднимется.

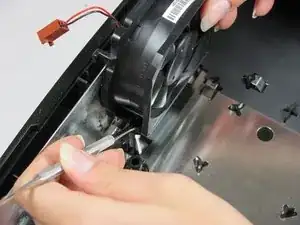

Отожмите пластиковые крепления вентилятора от его основания и снимите вентилятор.

Это может потребовать усилий, так как защелки довольно жесткие. Осторожно, вентилятор будет очень грязным.

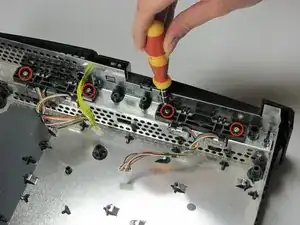

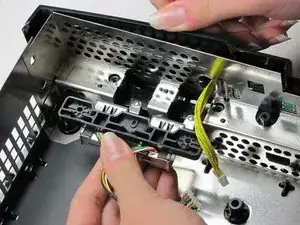

С помощью отвертки Torx T10 снимите по два винта 3 мм с каждого из двух гнезд контроллеров.

Выньте разъемы, потянув назад и вверх одновременно.

Поздравляем, Ваш Xbox полностью разобран.
