Разборка DVD-привода Xbox Samsung

Убедитесь, что Xbox безопасно отключен от питания и лежит на плоской устойчивой поверхности.

Переверните Xbox, чтобы увидеть четыре резиновые ножки.

Используйте металлическую лопатку, чтобы поддеть и снять четыре резиновые ножки.

Под двумя наклейками на нижней части корпуса скрыты ещё 2 винта.

Вы можете либо снять наклейки, либо нащупать отверстия для винтов через наклейки и затем прорезать или пробить отверстие в них.

Снимите шесть винтов Torx T20, фиксирующих верхнюю крышку к нижней части корпуса.

После отсоединения верхней и нижней половин аккуратно переверните Xbox в нормальное положение, поднимите и снимите верхнюю крышку.

Снимите три винта T10 длиной 3 мм, фиксирующих жесткий диск в Xbox.

Один винт находится на задней левой стороне жесткого диска и виден только при поднятом IDE-ленточном кабеле. Два других расположены спереди справа и слева от жесткого диска.

Винт в нижнем левом углу дисковода не находится в том отверстии, в котором кажется, а скорее ближе к углу.

Освободите кабель питания жесткого диска от держателя, чтобы получить достаточный люфт для подъема диска.

Выньте пластиковый держатель жесткого диска из корпуса Xbox.

Снимите четыре винта Torx T15 длиной 3.4 мм с пластикового держателя жесткого диска (по два винта с каждой стороны).

Осторожно извлеките жесткий диск из пластикового держателя. Небольшие покачивания помогут диску выйти без усилий.

Поднимите вверх оба кабеля — ленточный кабель данных и кабель питания — и отсоедините их от жесткого диска.

Они могут быть надежно вставлены, поэтому будьте осторожны при их отсоединении. НЕ тяните за провода, это может повредить кабельный узел.

Снимите дисковод. Он должен легко выйти.

Отключите ленточный кабель и желтые кабели от задней части дисковода.

Отогните черные пластиковые защелки вокруг дисковода, чтобы извлечь его из посадочного места. После снятия отложите привод в сторону.

Если вы снимаете дисковод для доступа к материнской плате под ним, пластиковый корпус снимать не обязательно.

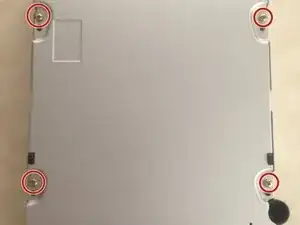

Снимите 4 винта PH1.

После удаления винтов поднимите нижнюю половину корпуса и отведите её от привода.

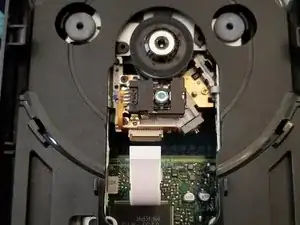

Переверните привод и снимите верхнюю половину корпуса.

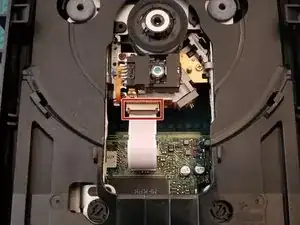

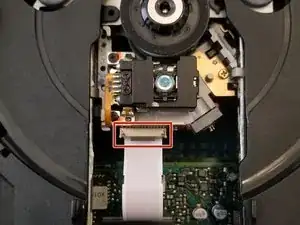

Осторожно отожмите фиксаторы ленточного разъема и потяните ленточный кабель назад.

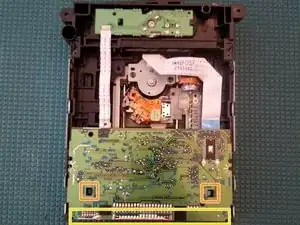

Нажмите наружу на 2 пластиковые фиксирующие защелки.

Осторожно поднимите печатную плату над защелками.

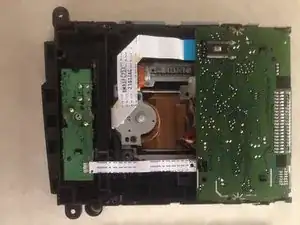

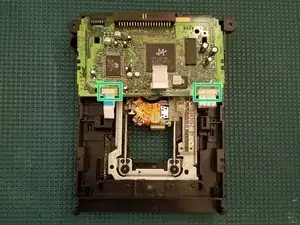

Снимайте эти ленточные кабели только если необходимо извлечь всю печатную плату. Это контактные ленточные кабели. В моем случае лента зафиксирована к разъему куском ленты.

Если ваш привод «мертв», я бы рекомендовал заменить электролитические конденсаторы на плате. У Samsung [Ver. B] их 13 (9 радиальных/4 SMD).

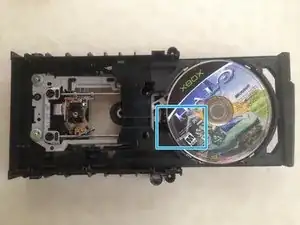

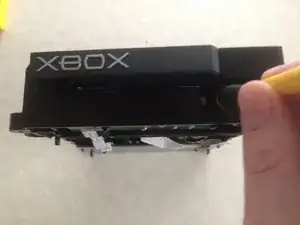

Используя отвертку или любой другой тонкий предмет, аккуратно отведите белый рычаг назад. Разместите предмет с правой стороны рычага, слегка сдвинув вправо при нажатии назад.

Линза опустится и дверца привода откроется примерно на четверть дюйма.

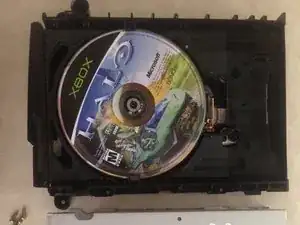

Аккуратно выдвиньте лоток до открытого положения. Если в приводе застряла игра, сейчас подходящее время, чтобы извлечь её.

Если дверца привода заедает при нажатии кнопки извлечения, сейчас оптимальное время заменить ремень привода.

Снимите ремень привода и замените его на новый. Приблизительное расположение ремня выделено.

Не забудьте вернуть белый рычаг в исходное положение при сборке.
