Замена материнской платы Xbox 360

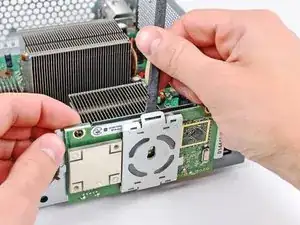

Используйте плоский конец лопатки, чтобы освободить зажимы, удерживающие защиту модуля RF вдоль верхнего и левого края модуля RF.

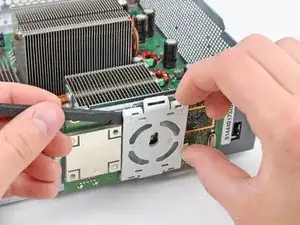

Возможно, будет легче использовать ногтевую пластину для освобождения зажимов от модуля RF.

Снимите защиту модуля RF с консоли.

Уберите три винта T8 Torx длиной 5,6 мм, которые крепят модуль RF к металлическому каркасу.

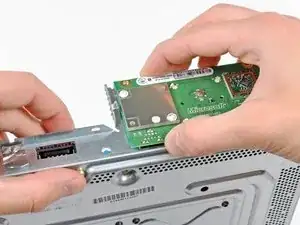

Возьмитесь за модуль RF и поднимите его прямо вверх, чтобы отсоединить от его разъема на материнской плате.

Снимите модуль RF с консоли.

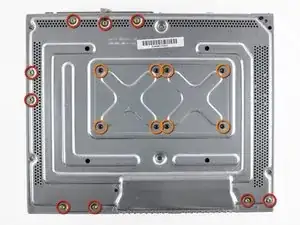

Уберите следующие винты, удерживающие материнскую плату на металлическом корпусе:

Девять золотых винтов T10 Torx длиной 11 мм.

Восемь черных винтов T8 Torx длиной 5,6 мм.

Если вы собираете Xbox 360 после установки комплекта для исправления ошибки «красное кольцо смерти», восемь винтов T8 Torx, обведенных оранжевым, не используются повторно.

Переверните Xbox, осторожно следя за тем, чтобы материнская плата не выпала из корпуса.

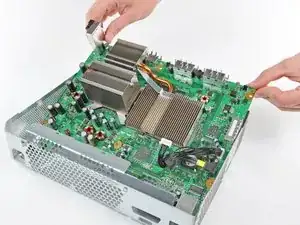

Поднимите сборку материнской платы за ее передний край.

Будьте внимательны, чтобы не повредить разъемы, когда вы отклоняете материнскую плату от металлического корпуса.

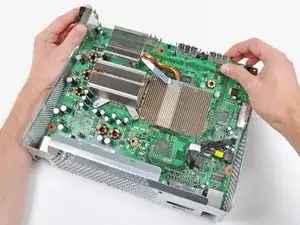

Снимите сборку материнской платы с металлического корпуса.
