Разборка DVD-привода Philips для Xbox

Убедитесь, что Xbox надежно отключён от сети и расположен на ровной, устойчивой поверхности.

Переверните Xbox, чтобы увидеть четыре резиновые ножки.

Используйте металлическую лопатку, чтобы поддеть и снять четыре резиновые ножки.

Под двумя этикетками на дне корпуса скрыты ещё 2 винта.

Вы можете либо снять этикетки, либо нащупать отверстия под винты через этикетки и затем вырезать или пробить в них отверстие.

Удалите шесть винтов Torx T20, фиксирующих верхнюю крышку к нижней части корпуса.

Когда нижняя и верхняя оболочки больше не соединены, аккуратно поставьте Xbox в исходное положение, поднимите и снимите верхнюю крышку.

Удалите три винта T10 длиной 3 мм, фиксирующие жёсткий диск в Xbox.

Один винт находится на задней левой стороне жёсткого диска и виден только при поднятом IDE-ленточном кабеле. Остальные два — спереди справа и слева от жёсткого диска.

Винт в нижнем левом углу дисковода не находится в том отверстии, в котором кажется, а расположено просто ближе к углу.

Освободите кабель питания жёсткого диска из крепления, чтобы обеспечить достаточный запас для поднятия диска.

Выньте пластиковую корзину жёсткого диска из корпуса Xbox.

Удалите четыре винта Torx T15 длиной 3.4 мм из пластиковой корзины жёсткого диска (по два винта с каждой стороны).

Осторожно извлеките жёсткий диск из пластиковой корзины. Небольшие покачивающие движения помогут диску выйти.

Потяните вверх как ленточный кабель данных жёсткого диска, так и кабель питания, отсоединяя их от диска.

Они могут быть плотно зафиксированы, поэтому будьте осторожны при их снятии. НЕ ТЯНИТЕ за провода, это может повредить кабельный узел.

Извлеките дисковод. Он должен легко выйти.

Отключите ленточный кабель и жёлтые кабели на задней части дисковода.

Подденьте назад чёрные пластиковые защёлки вокруг дисковода, чтобы извлечь его из корпуса. После снятия отложите привод в сторону.

Если вы снимаете дисковод, чтобы получить доступ к материнской плате под ним, снимать пластиковый корпус не обязательно.

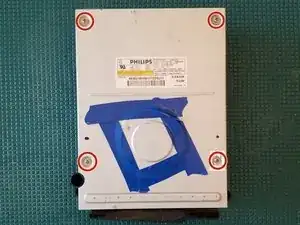

Удалите 4 винта PH2

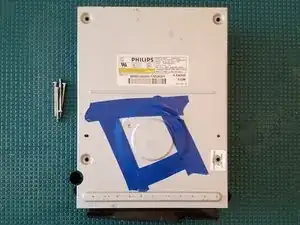

Снимите верхнюю крышку

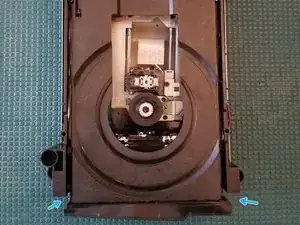

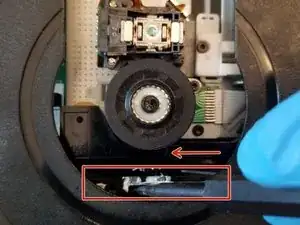

Острым концом лопатки сдвиньте эту деталь вправо

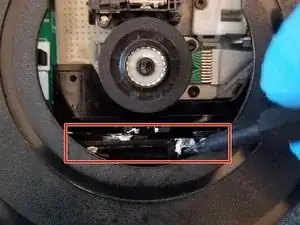

Лазерный блок опустится примерно на четверть дюйма

Дверца привода приоткроется примерно на четверть дюйма и теперь её можно открыть вручную

Осторожно задвиньте дверцу привода.

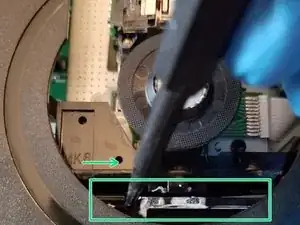

Сдвиньте эту деталь влево.

Лазерный блок поднимется примерно на четверть дюйма.

Дверца привода теперь зафиксирована.

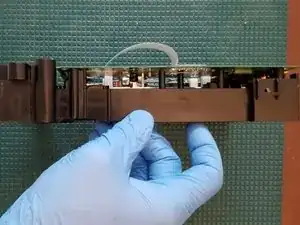

После снятия нижней оболочки НЕ ставьте привод так, как обычно. Вы можете повредить нижний ленточный кабель, что сделает привод непригодным.

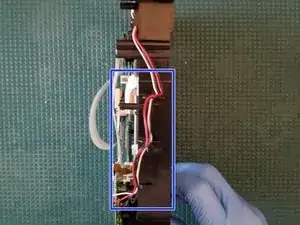

Выведите провода из их удерживающих скоб.

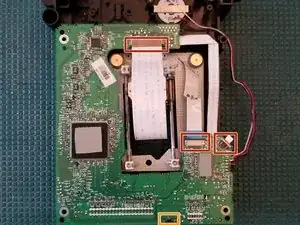

Перевернув привод, аккуратно оттяните фиксаторы ленточного кабеля и выньте ленточный кабель.

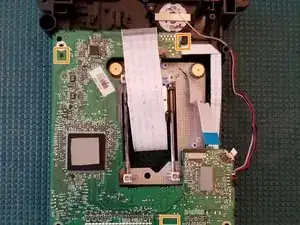

Плата держится двумя пластиковыми защёлками и одним штифтом. Поднимите штифт, сдвиньте плату влево, затем вперёд.

Для повторного крепления платы выполните обратную процедуру

Поверните плату вправо и отложите в сторону

Длина кабеля позволяет разместить плату в держателе для замены конденсаторов.
