Замена вентилятора блока питания XBOX 360

Вот как звучал мой блок питания, когда я решил, что больше не могу выносить это

Обязательно отключите блок питания перед началом процедуры.

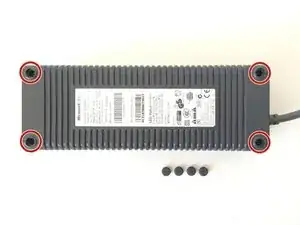

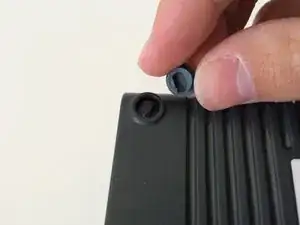

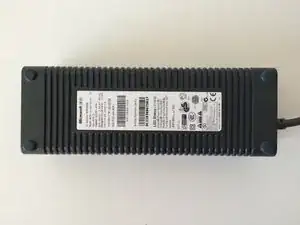

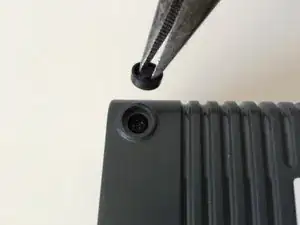

Чтобы снять 4 винта, необходимо поддеть резиновые ножки

Чаще всего резиновая часть отделяется от пластиковой

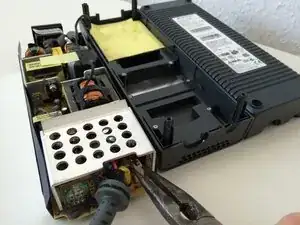

При необходимости используйте плоскогубцы

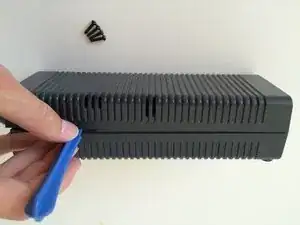

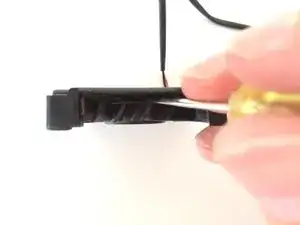

После снятия 4 винтов подденьте по кромке, чтобы разделить две половины корпуса

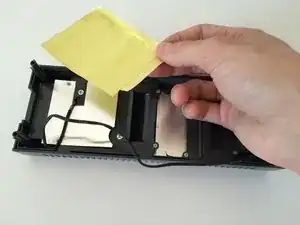

Поднимите светорассеиватель

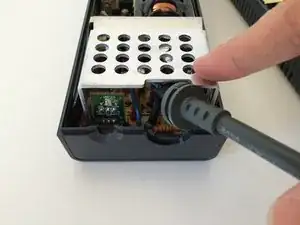

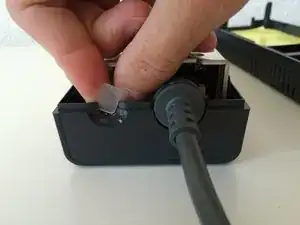

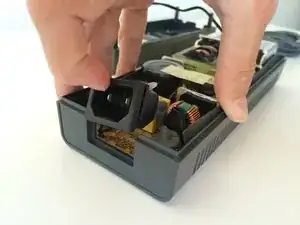

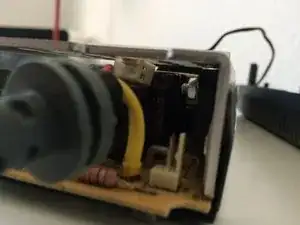

Поднимите разъем питания и провод постоянного тока

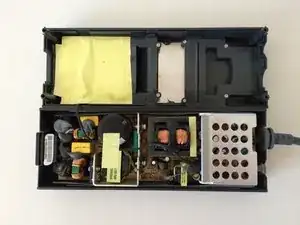

Основная плата теперь должна выйти относительно легко.

Отключите вентилятор, находящийся под основным радиатором.

Будьте осторожны при вытаскивании провода — он обычно застревает между радиатором и конденсаторами. Терпение, как всегда, ключ к успеху

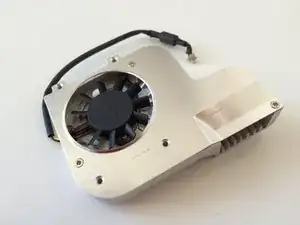

Сначала выньте два меньших винта, оставив два больших на месте

После этого сборку удерживают всего несколько защелок

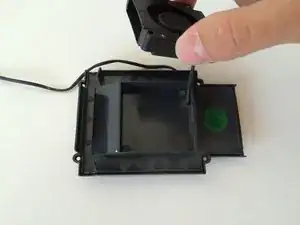

Существует ещё одна подсборка, удерживающая вентилятор — снимаю шляпу тому, кто это придумал

Размер держателя вентилятора в моём блоке может отличаться от вашего, поскольку Microsoft, по всей видимости, использует разных поставщиков (возможно, чтобы получить больше вариантов по потоку воздуха)

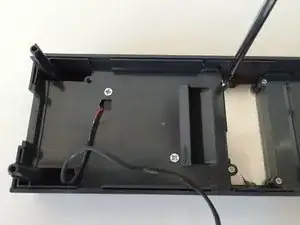

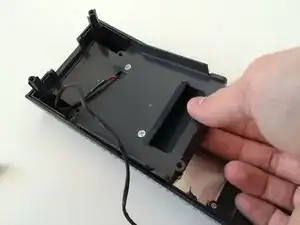

Чтобы добраться до вентилятора, необходимо также снять переднюю панель

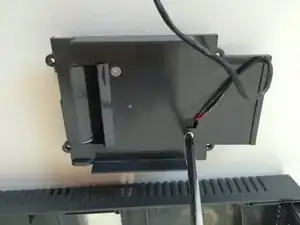

После этого есть штифт, прижимающий провод

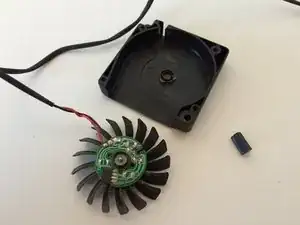

Поскольку вы, вероятно, не будете повторно использовать этот неисправный вентилятор, советую выдрать его с особой силой — работает отлично

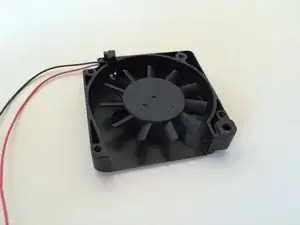

После извлечения вентилятора следующим шагом является установка замены

!!! Убедитесь, что вентилятор 12 В и имеет правильные размеры

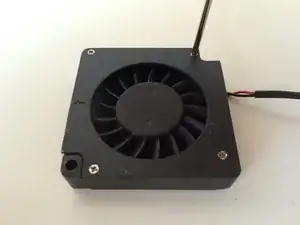

Я взял свой из старого охлаждения для ноутбука

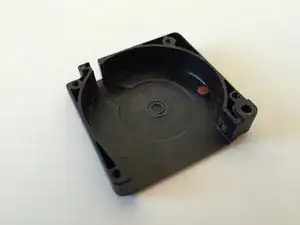

Сначала я сточил маленький выступ, который удерживал старый вентилятор

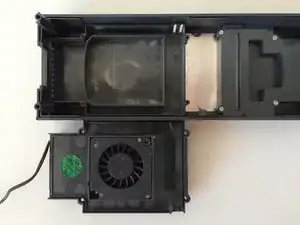

Затем использовал эпоксидную смолу (Poxipol) для приклеивания нового вентилятора

Для максимального потока воздуха установите его со сдвигом вправо (с точки зрения второй фотографии)

Перед затвердеванием смолы убедитесь, что вентилятор может свободно вращаться

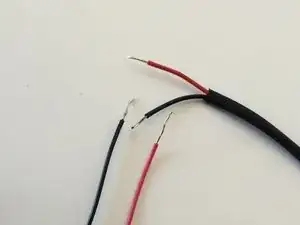

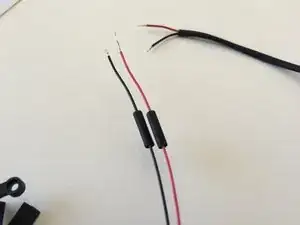

Подготовьте концы проводов, нанесите на них припой

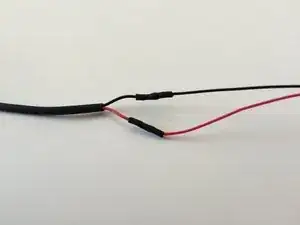

Далее наденьте термоусадочную трубку на кабель, ТОЛЬКО ПОСЛЕ ЭТОГО паяйте соединения (по какой-то причине я всегда в итоге перепаиваю ...)

Просто соберите всё обратно, и надеюсь, вы подобрали вентилятор, который достаточно тихий и не будет громче вашей XBOX
