Разборка DVD-привода Xbox Thomson

Убедитесь, что ваш Xbox полностью отключён от питания и лежит на ровной, устойчивой поверхности.

Переверните Xbox — на нижней стороне находятся четыре резиновые ножки.

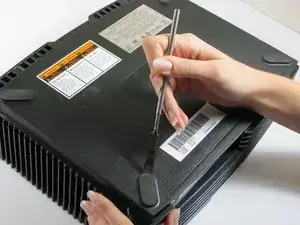

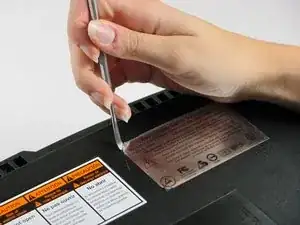

С помощью металлической лопатки подденьте и снимите четыре резиновые ножки.

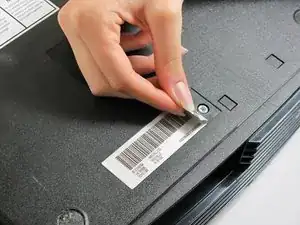

Под двумя наклейками на днище корпуса скрыты ещё 2 винта.

Вы можете либо снять наклейки, либо нащупать отверстия для винтов через наклейки, а затем надрезать или прорезать отверстие в них.

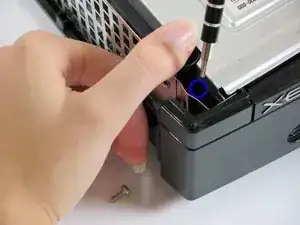

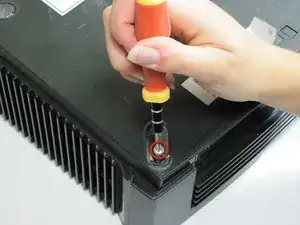

Отверните шесть винтов Torx T20, которые фиксируют верхнюю крышку к нижней части корпуса.

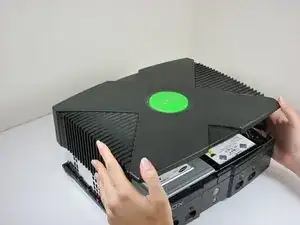

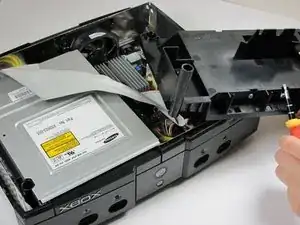

Когда верхняя и нижняя части корпуса больше не скреплены, аккуратно установите Xbox в исходное положение, снимите и поднимите верхнюю крышку.

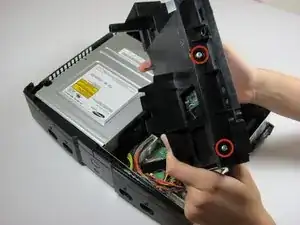

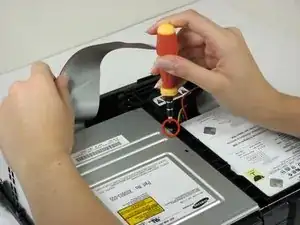

Отверните три винта T10 длиной 3 мм, фиксирующие жёсткий диск в Xbox.

Один винт находится сзади слева от жёсткого диска и виден только при поднятом IDE-ленточном кабеле. Два других расположены спереди справа и слева от диска.

Винт в нижнем левом углу дисковода не находится в отверстии, в котором кажется, а расположен ближе к углу.

Освободите кабель питания жёсткого диска от направляющей, чтобы обеспечить достаточно провиса для подъёма диска.

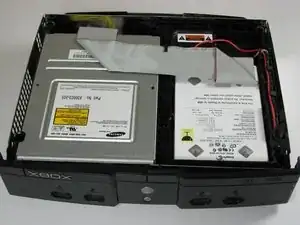

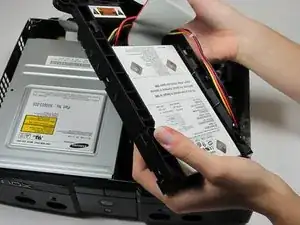

Выньте пластиковую корзину жёсткого диска из корпуса Xbox.

Отверните четыре винта Torx T15 длиной 3,4 мм с пластиковой корзины жёсткого диска (по два винта с каждой стороны).

Аккуратно извлеките жёсткий диск из пластиковой корзины. Небольшое покачивание позволит диску легко выйти.

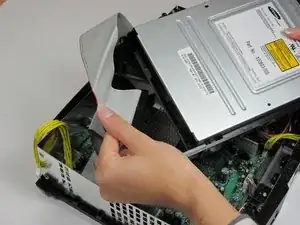

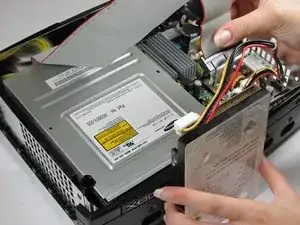

Потяните прямо вверх как ленту данных, так и кабель питания жёсткого диска, чтобы отсоединить их.

Они могут быть плотно вставлены, поэтому будьте осторожны при их снятии. НЕ тяните за провода — это может повредить сборку кабеля.

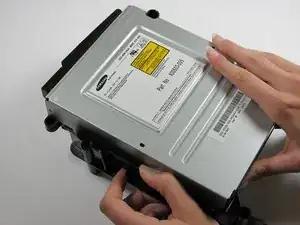

Снимите дисковод. Он должен выйти без усилий.

Отключите ленточный кабель и жёлтые провода от задней части дисковода.

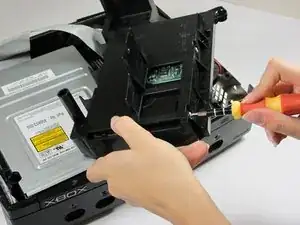

Подденьте чёрные пластиковые защёлки вокруг дисковода, чтобы извлечь его из корпусной рамки. После извлечения отложите привод в сторону.

Если вы снимаете дисковод только чтобы получить доступ к материнской плате под ним, снимать пластиковую рамку не обязательно.

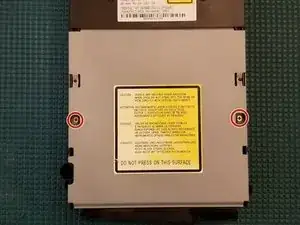

Выверните два винта с шлицем PH#1

Снимите верхнюю металлическую крышку

Выверните два винта T10

Снимите нижнюю металлическую крышку

Выверните два винта PH1

Осторожно поднимите защёлку удержания ленточного кабеля. НЕ тяните за ленту. В конце она сама выйдет.

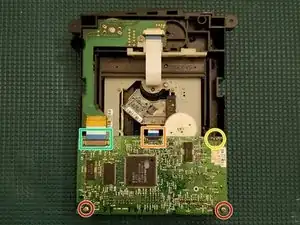

Оранжевые/жёлтые шаги требуются только если нужно снять всю печатную плату.

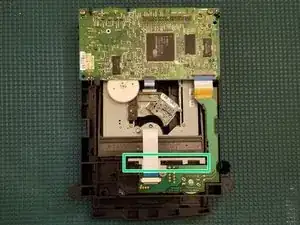

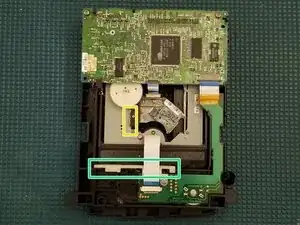

Осторожно поднимите защёлку удержания ленточного кабеля. Лента приклеена к нижней стороне платы через клейкую подкладку. Аккуратно оторвите ленту от подкладки.

Отпаять обе точки. Красный (слева) Чёрный (справа)

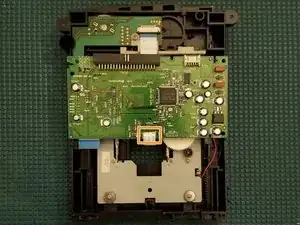

Осторожно приподнимите плату в местах снятых винтов PH1 и поверните плату вниз

Если ваш привод «не работает», рекомендуется заменить электролитические конденсаторы. На приводе Thomson их 12.

Перевернув привод, сдвиньте белый рычаг вправо.

Дверца привода выдвинется примерно на полдюйма.

Переверните привод и медленно извлеките дверцу.

Не забудьте вернуть белый рычаг влево при сборке.

Этим приводам много лет. Модели Xbox 1.0 были выпущены в 2001 году, им почти 20 лет. Рекомендуется заново смазать все движущиеся части и места трения.

Если дверца заедает при нажатии кнопки извлечения, замените приводной ремень до нанесения смазки, чтобы не допустить её попадания на ремень.

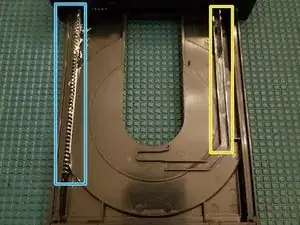

Нанесите смазку на выделенные участки

Не забудьте про зубчатую направляющую, выделенную жёлтым на предыдущем шаге

Нанесите достаточное количество смазки вдоль зубчатой направляющей и несколько раз вставьте/извлеките дверцу, чтобы легко смазать шестерни, выделенные розовым

С помощью ватного тампона аккуратно очистите лазер изопропиловым спиртом 91% или выше
