Замена RF-модуля Xbox 360

Возьмитесь за блок жёсткого диска и нажмите кнопку фиксации, поднимая передний край.

Снимите блок жёсткого диска с верхней вентиляционной решётки.

Установите консоль вертикально так, чтобы нижний край был вверху.

В течение следующей процедуры открытия вместо лопатки можно использовать укорачивающий элемент инструмента для вскрытия Xbox 360.

Вставьте плоский конец лопатки или край инструмента для вскрытия Xbox 360 в небольшой зазор на переднем крае нижней вентиляционной решётки.

Отожмите передний край нижней вентиляционной решётки от передней панели.

В следующих шагах вы будете использовать наконечник лопатки или укорачивающий элемент инструмента для вскрытия Xbox 360, чтобы освободить защёлки вдоль левой и правой сторон нижней вентиляционной решётки. Их расположение выделено красным.

Вы вставите инструмент в отверстия, сформованные в белых боковых панелях корпуса.

Чтобы освободить защёлки, работайте от переднего края нижней вентиляционной решётки.

При лёгком подъёме переднего края нижней вентиляционной решётки используйте наконечник лопатки, чтобы сдвинуть защёлки, ближайшие к передней части вентиляционной решётки, внутрь корпуса консоли.

Повторите ту же процедуру, чтобы освободить две центральные защёлки на нижней вентиляционной решётке.

Используйте наконечник лопатки, чтобы освободить защёлки на нижней вентиляционной решётке, ближайшие к задней части Xbox.

Снимите нижнюю вентиляционную решётку с 360.

Вставьте плоский край лопатки между передней панелью и внешним корпусом рядом с кнопкой питания.

Проведите лопаткой по краю передней панели, чтобы освободить защёлки, фиксирующие её на передней части консоли.

Также эту задачу можно выполнить краем инструмента для вскрытия Xbox 360, но это может поцарапать пластиковый корпус.

В качестве альтернативы можно аккуратно оттянуть переднюю панель руками.

Повторите описанные ранее движения, чтобы освободить левую сторону передней панели.

Снимите переднюю панель с передней части консоли.

Установите консоль вертикально так, чтобы верхний край был вверху.

Верхняя вентиляционная решётка закреплена на консоли с помощью защёлок. Первые две защёлки расположены под верхней вентиляционной решёткой, ближе к передней панели, как показано на фотографиях.

Вставьте плоский конец лопатки в упомянутые небольшие зазоры, чтобы освободить защёлки.

Вы также можете использовать длинный укорачивающий элемент инструмента для вскрытия Xbox 360 для выполнения этой операции.

В следующих шагах вы будете использовать наконечник лопатки или укорачивающий элемент инструмента для вскрытия Xbox 360, чтобы освободить защёлки вдоль левой и правой сторон верхней вентиляционной решётки. Их расположение выделено красным.

Чтобы освободить защёлки, работайте от середины верхней вентиляционной решётки.

При лёгком подъёме переднего края верхней вентиляционной решётки используйте наконечник лопатки, чтобы сдвинуть защёлки, ближайшие к центру вентиляционной решётки, внутрь корпуса консоли.

Используйте наконечник лопатки, чтобы освободить защёлку на верхней вентиляционной решётке, ближайшую к задней части верхней крышки Xbox.

Последняя защёлка скрыта под резиновой ножкой, ближайшей к задней части консоли.

Используйте наконечник лопатки, чтобы освободить защёлку на верхней вентиляционной решётке, ближайшую к задней части Xbox.

Снимите верхнюю вентиляционную решётку с 360.

Установите консоль вертикально так, чтобы верхний край был внизу.

Осторожно снимите гарантийную наклейку с консоли.

Верхняя и нижняя части корпуса соединены несколькими защёлками, расположенными в передней и задней частях консоли. Эти защёлки необходимо отсоединить, чтобы отделить верхнюю часть корпуса от консоли.

Используйте плоский конец лопатки, чтобы освободить следующие защёлки:

Над передними USB-портами.

Под передними USB-портами.

Над слотами для карт памяти.

Вставьте плоский конец лопатки и подденьте вверх, чтобы освободить последний защёлкивающий язычок, расположенный над кнопкой извлечения диска.

Незначительно приподнимите переднюю часть нижней крышки, чтобы убедиться, что защёлки спереди полностью освобождены.

Верхняя и нижняя крышки удерживаются вместе семью защёлками, расположенными на задней части консоли. Их местоположения выделены красным.

Нажмите инструментом для вскрытия Xbox 360 вниз в защёлки, фиксирующие нижнюю крышку к верхней крышке рядом с портами ввода/вывода.

Давя на инструмент, раздвиньте нижнюю и верхнюю крышки, чтобы отделить фиксирующие защёлки.

Раздвигая верхнюю и нижнюю крышки, используйте наконечник лопатки или палец инструмента для вскрытия Xbox 360, чтобы сдвинуть длинную защёлку, выделенную красным, в направлении к центру 360.

Защёлка должна освободиться, оставив защёлки возле разъёма питания единственными, удерживающими верхнюю и нижнюю крышки вместе.

Нажмите инструментом для вскрытия Xbox 360 вниз в две оставшиеся защёлки возле разъёма питания.

Раздвиньте верхнюю и нижнюю крышки, чтобы полностью освободить фиксирующие защёлки.

Ориентируйте консоль так, чтобы передняя часть была направлена вниз.

Схватитесь за заднюю часть нижней крышки и поднимите её вверх, чтобы отделить от консоли.

Будьте осторожны, не сгибайте чрезмерно нижнюю крышку вблизи разъёма питания — она легко может треснуть.

Используйте наконечник лопатки, чтобы освободить защёлку, фиксирующую кнопку извлечения диска к металлическому корпусу.

Вставьте плоский конец лопатки между кнопкой извлечения и оптическим приводом.

Подденьте кнопку извлечения с её фиксирующих опор и снимите её с 360.

Это также можно выполнить с помощью инструмента для вскрытия Xbox 360.

Удалите шесть серебристых винтов T10 длиной 64 мм, фиксирующих верхнюю крышку к металлическому корпусу.

Ориентируйте консоль так, чтобы верхняя крышка была направлена вверх.

Поднимите верхнюю крышку вертикально вверх и снимите её с консоли.

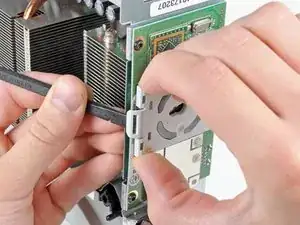

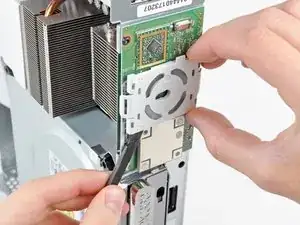

Используйте плоский конец лопатки, чтобы освободить защёлки, фиксирующие пластиковый экран RF-модуля по верхнему краю и по левой стороне платы с кнопкой питания.

Поднимите и снимите экран RF-модуля с консоли.

Удалите три винта T8 длиной 5.6 мм, фиксирующие RF-модуль к металлическому шасси.

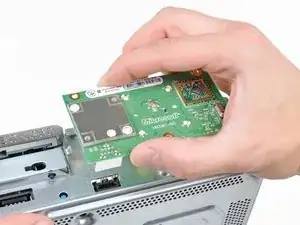

Схватите RF-модуль и поднимите его вертикально вверх, чтобы отключить от разъёма на материнской плате.

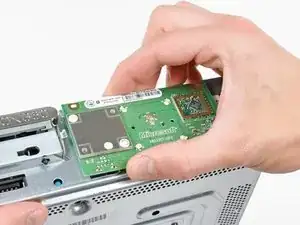

Удалите RF-модуль из консоли.
