Замена задней панели корпуса контроллера Xbox Series X|S (модель 1914)

Используя пальцы, сдвиньте и снимите крышку отсека батареек.

Достаньте батарейки.

При повторной установке батареек убедитесь, что они размещены правильно: положительные (+) и отрицательные (–) концы соответствуют маркировке на контактах контроллера. Если батарейки начинают корродировать, замените их на новые.

Вставьте инструмент для вскрытия между левой ручкой корпуса и нижним внутренним краем задней панели корпуса.

Левую крышку ручки фиксируют прочные пластиковые защёлки. Для их освобождения требуется значительная сила.

Проводите инструментом для вскрытия вдоль внутреннего края левой крышки ручки и периодически подденьте, чтобы освободить пластиковые защёлки.

Пластиковые защёлки на внешнем крае затрудняют скольжение по нему и освобождение защёлок. Поэтому поддевание внутреннего края — более простой вариант.

Подденьте средний внутренний край крышки ручки инструментом для вскрытия, чтобы освободить оставшиеся защёлки.

Прижмите палец сверху к крышке ручки, чтобы она не выскочила под действием силы.

Снимите левую крышку ручки.

Для повторной установки левой крышки ручки расположите её на задней панели корпуса и плотно прижмите по краям, чтобы защёлки вошли в зацепление.

Вставьте инструмент для вскрытия между правой крышкой ручки и нижним внутренним краем задней панели корпуса.

Правую крышку ручки фиксируют прочные пластиковые защёлки. Для их освобождения требуется значительная сила.

Проводите инструментом для вскрытия вдоль внутреннего края правой крышки ручки и периодически подденьте, чтобы освободить пластиковые защёлки.

Пластиковые защёлки на внешнем крае затрудняют скольжение по нему и освобождение защёлок. Поэтому поддевание внутреннего края — более простой вариант.

Подденьте средний внутренний край крышки ручки инструментом для вскрытия, чтобы освободить оставшиеся защёлки.

Прижмите палец сверху к крышке ручки, чтобы она не выскочила под действием силы.

Снимите правую крышку ручки.

Для повторной установки правой крышки ручки расположите её на задней панели корпуса и плотно прижмите по краям, чтобы защёлки вошли в зацепление.

Наклейка в отсеке для батареек закрывает винт корпуса. Отогните её или проткните через неё отверткой.

Используйте пинцет или пальцы, чтобы отогнуть наклейку и открыть доступ к винту.

Вам нужно отогнуть наклейку только настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.

Снимите пять винтов длиной 9,3 мм, фиксирующих верхнюю часть корпуса, используя отвёртку Torx Security T8R: три винта вверху и два внизу.

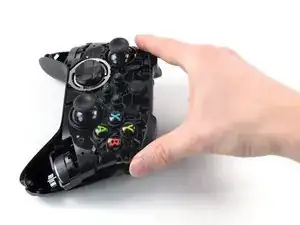

Поднимите верхнюю часть корпуса прямо вверх, чтобы снять её.

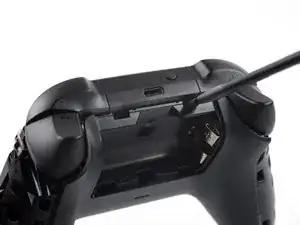

Вставьте плоский конец медиатора (лопатки) в прямоугольный зазор между узлом средней рамки и задней панелью корпуса, ближайшим к левому бамперу.

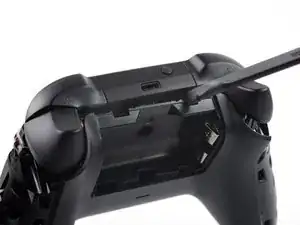

Поверните медиатор, чтобы частично освободить узел средней рамки.

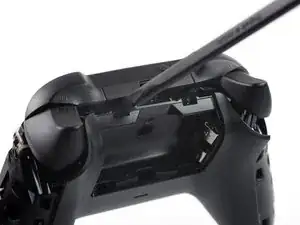

Повторите эту операцию поддевания на зазоре возле правого бампера, чтобы полностью освободить узел средней рамки.

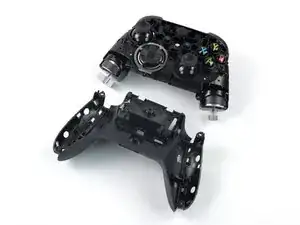

Поднимите и снимите узел средней рамки.

Остаётся только задняя панель корпуса.

При сборке протяните контакты батареек узла средней рамки через заднюю панель корпуса.
