Разборка Nintendo DS Lite

Самая распространённая проблема у Nintendo DS Lite — сломанный фиксатор. Новую половину корпуса можно купить из Китая менее чем за $10 (цены 2017 года).

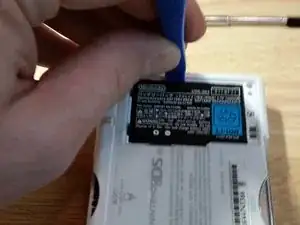

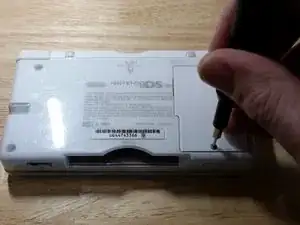

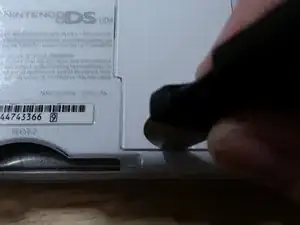

Открутите крышку отсека батареи битой PH000. Вероятно, придётся поддеть крышку отсека, так как с возрастом она становится липкой. Отсек для батареи часто довольно тугой, поэтому возможно придётся аккуратно поддеть батарею пластиковой лопаткой.

Довольно часто я вижу повреждение этой части DS Lite. Выполните следующие шаги, чтобы снять ножки, не повредив ничего.

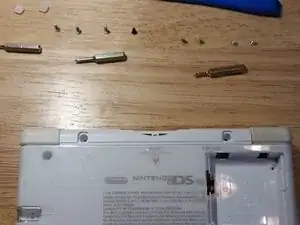

Теперь открутите два винта золотистого цвета под резиновыми ножками и два серебристых винта в отсеке батареи битой PH000. Затем открутите три серебристых винта и маленький чёрный винт битой Y00. Отложите биту Y00, поскольку дальше она не понадобится.

Я часто вижу повреждения, вызванные небрежным снятием нижней крышки, поэтому не торопитесь и осторожно ведите пластиковой лопаткой по периметру. Если нижняя крышка кажется приклеенной, снимайте её при закрытом устройстве. Это может помочь избежать царапин на дигитайзере.

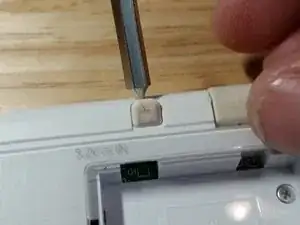

Осторожно захватите и снимите кнопки плечевого типа. Постарайтесь удерживать пружинный узел вместе, чтобы не потерять детали. Проволока пружины может проколоть кожу, поэтому будьте осторожны. Наденьте защитные очки, чтобы избежать травм от случайно выскочивших пружин.

На этом этапе необходимо снять дочернюю плату Wi‑Fi, иначе вы рискуете повредить дигитайзер. Я узнал это на собственном опыте. Придётся тянуть сильно, так как клей очень прочный. Можно попробовать применить тепло или спирт для ослабления клея, но это может повредить компоненты, и мне никогда не приходилось этого делать.

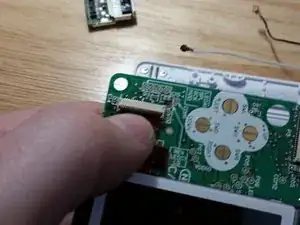

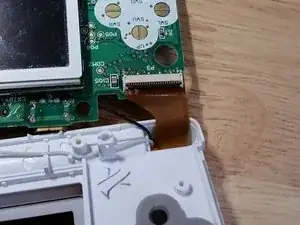

Осторожно поднимите разъём шлейфа дигитайзера с этой стороны маленькой плоской битой. Действуйте медленно и аккуратно — этот разъём легко ломается. Замена дигитайзера — крайне распространённый ремонт для этой консоли, поэтому настоятельно рекомендую научиться этому.

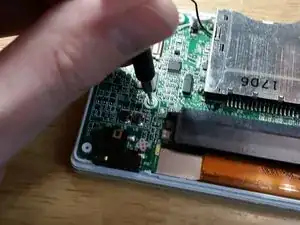

Удалите последний винт, который фиксирует материнскую плату.

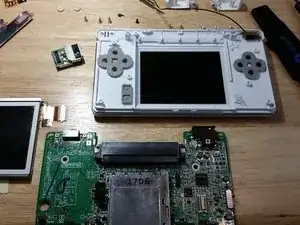

Переверните материнскую плату, как показано. Будьте осторожны — шлейф хрупкий. Обратите внимание на китайские надписи на консоли, сделанной на заводе Nintendo.

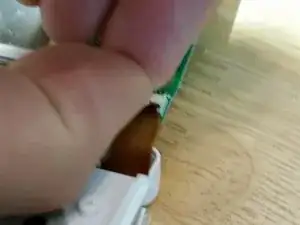

Снимите шлейф пальцем. Не используйте плоскую биту, так как она может повредить разъём. Извините за размытое фото, но этот шаг будет очевиден, если вы следовали инструкции с реальным устройством. Смотрите предыдущий шаг для более чёткого изображения.

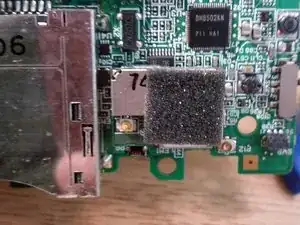

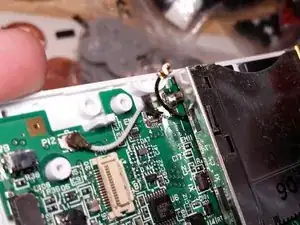

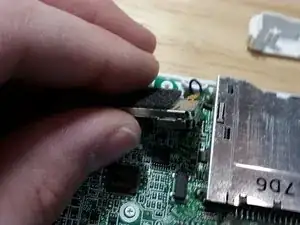

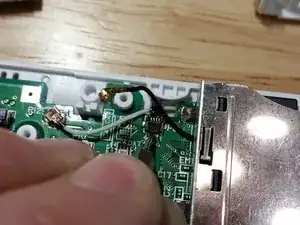

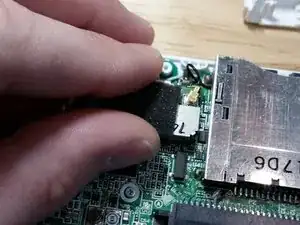

Снимите этот чёрный провод. Придётся покачивать его, чтобы вынуть. Одна из самых неудачных конструктивных решений в DS Lite — помимо проблемы с фиксатором — этот чёрный провод ещё сложнее вставлять обратно. Не пытайтесь каким-либо образом вмешиваться в разъём картриджа DS. С настойчивостью чёрный провод выйдет, и при сборке он вернётся на место.

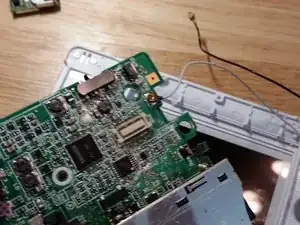

Обратите внимание на прокладку белого провода. При сборке вам придётся восстановить ту же прокладку. Теперь снимите белый провод. Убедитесь, что шлейф дигитайзера был отсоединён ранее. Если нет, вернитесь и выполните этот шаг.

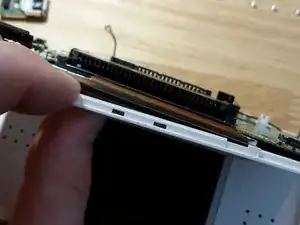

Снимите нижний разъём шлейфа дисплея. Подденьте защёлку ногтем, как вы делали с верхним дисплеем.

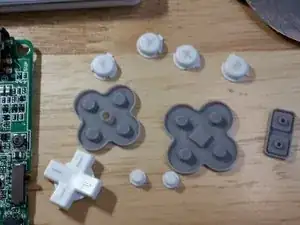

Снимите резиновые и пластиковые кнопочные узлы. Этот шаг довольно простой, но не потеряйте детали. Все пластиковые и резиновые части можно сразу поместить в горячую мыльную воду. Замените любую резиновую деталь, которая порвана или сильно повреждена.

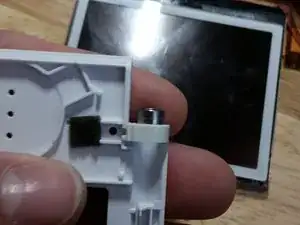

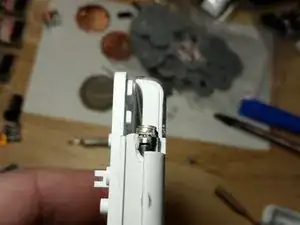

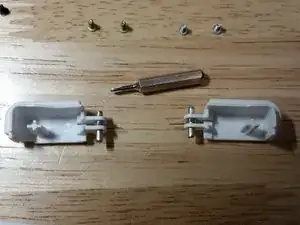

Это основная конструктивная недостаточность Nintendo DS Lite. Механизм защёлки слишком хрупок. Сохраните винты и металлическую и пластиковую деталь, если заменяете корпус.

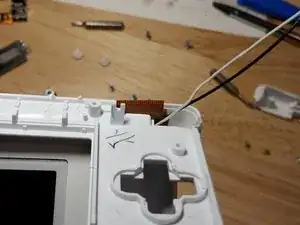

Наиболее частая причина, по которой DS Lite не сходится правильно при сборке — неправильная прокладка этого белого провода. При сборке следуйте этой схеме прокладки, и готовое устройство будет ощущаться как свежее с конвейера.

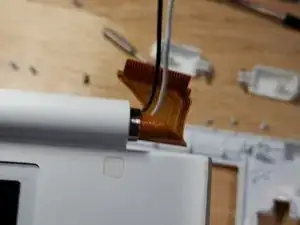

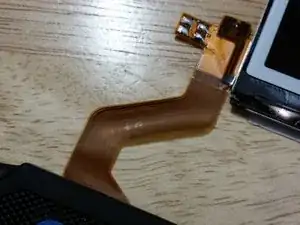

Убедитесь, что оба провода проходят через центр гибкого кабеля, и аккуратно протяните гибкий кабель через прорезь. Гибкий кабель чрезвычайно хрупкий; в поздних моделях он был усилен. Не торопитесь на этом шаге. Если вам потребуется десять минут, чтобы не повредить кабель — стоит потратить время.

Используя как можно меньшую плоскую насадку, подденьте насадку под наклейку, чтобы минимизировать повреждения устройства. Незначительные царапины на ABS-пластике практически неизбежны. В последнее время мне приносит успех использование пластикового лезвия для скребка.

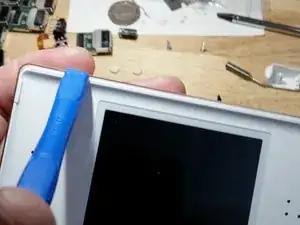

При помощи пластикового лопатки подденьте верхнюю крышку. Не снимайте и не трогайте резиновые детали по бокам. Их никогда не нужно касаться; я неоднократно видел, как они необоснованно повреждаются или теряются. Как отмечено в комментариях, экран сдвинется вниз на миллиметр или два, что позволит частям легко разъединиться.

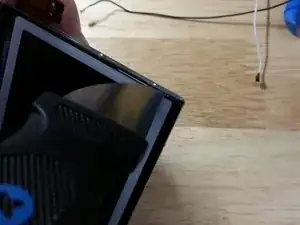

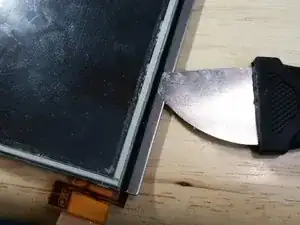

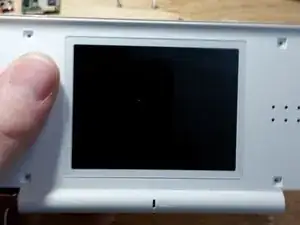

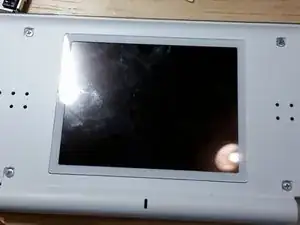

Начните надавливать на верхний экран, как показано здесь, и обойдите вокруг. Будьте достаточно осторожны, но учтите, что сам ЖК-дисплей защищён пластиковой панелью спереди и металлическим экраном сзади.

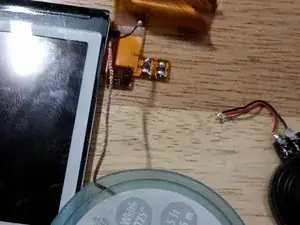

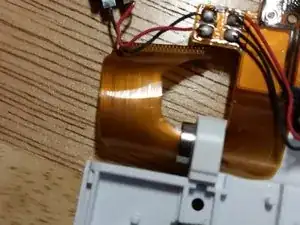

Отметив прокладку чёрного и белого проводов для последующей сборки, снимите микрофон и антенну Wi‑Fi, аккуратно протянув провода через центр гибкого кабеля, чтобы не повредить их.

Эти элементы следует снять и установить обратно блестящей стороной вверх. Они могут быть прикреплены здесь или к динамикам.

Если гибкий кабель повреждён, то вам придётся потратить около 8 долларов по состоянию на момент написания. Проявляйте крайнюю осторожность с этой хрупкой деталью, аккуратно скатывая её в плотный цилиндр. При повреждении гибкого кабеля восстановить ЖК-дисплей невозможно — весь модуль подлежит утилизации. Снимите и отложите металлическую деталь.

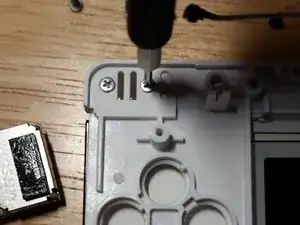

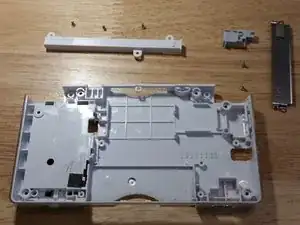

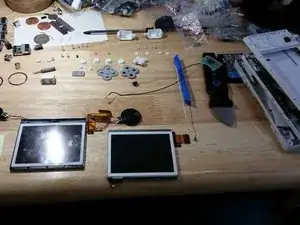

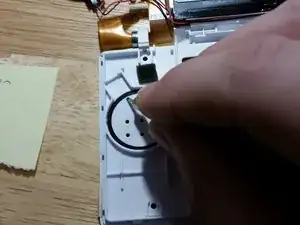

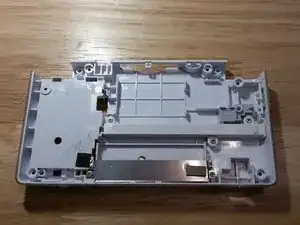

Снимите три золотых винта с держателя стилуса и два золотых винта с металлического экрана. Разберите. Понадобится аккуратно поддеть выключатель питания и регулятор громкости. Все пластиковые части корпуса, показанные здесь, промойте в горячей мыльной воде. Для удаления наклеек и других загрязнений может потребоваться спирт.

Если вы меняете корпус на другой цвет, обязательно снимите наклейку. С помощью металлической лопатки iFixit этот шаг выполняется легко.

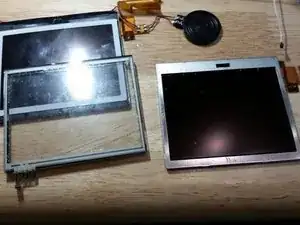

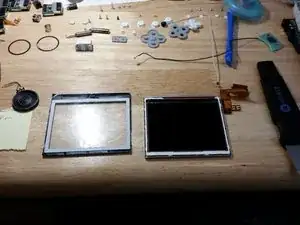

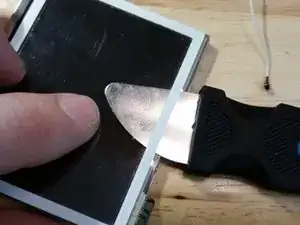

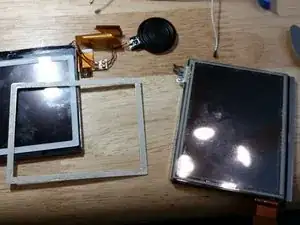

Сдвиньте металлическую лопаточку под чёрную наклейку и аккуратно обойдите вокруг узла, избегая гибких кабелей. Этот шаг проще, чем кажется, но выполняйте его только если требуется заменить экран или сенсорную панель. Если оба работают, этот шаг не нужен. Тщательно очистите обе детали спиртом после.

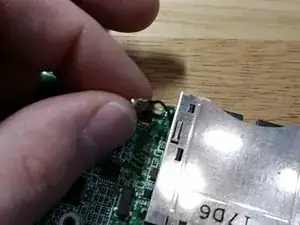

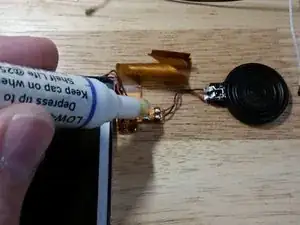

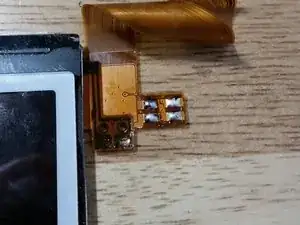

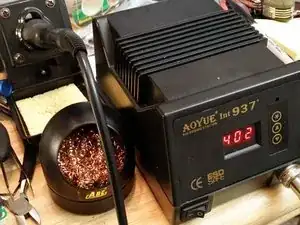

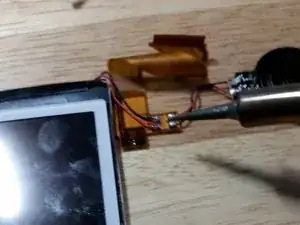

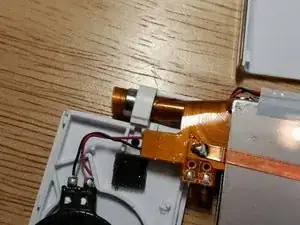

Этот шаг необходим только если верхний ЖК-дисплей неисправен. К сожалению, это распространённая проблема. Сначала увлажните контакты флюсом. Затем расплавьте припой и удалите все четыре провода, отмечая их положение для последующей сборки. Может помочь использование свинцового припоя, но соблюдайте все местные законы.

Очистите контакты по своему усмотрению. Я использую маленькую американскую оплётку для припоя и наношу свежий свинцовый припой.

Осмотрите гибкий кабель на предмет повреждений.

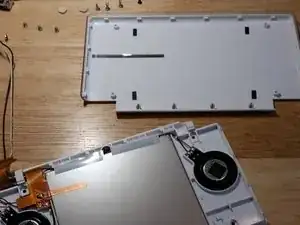

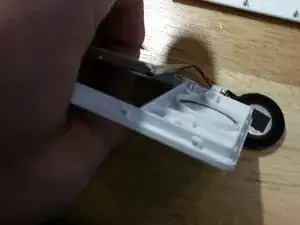

Пластиковая крышка зажата под задним металлическим экраном и удерживается несколькими способами в зависимости от возраста DS Lite. Один из методов — по две защёлки с каждой стороны. Аккуратно отожмите защёлки, не снимая задний металлический экран. Этот шаг не нужен, если вы не меняете цвет корпуса.

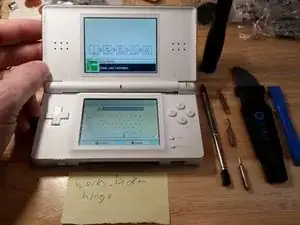

По желанию: протестируйте разобранный блок. Сначала подключите вспомогательную плату Wi‑Fi. Подсоедините два экрана, не включая сенсорный экран. Удерживая аккумулятор на месте, включите устройство. Будьте осторожны, если вы удаляли изоляционный материал и оголили металл. Возможно перегорание предохранителя или более серьёзное повреждение.
