Отключение платы Nintendo DS Lite

Положите устройство нижней стороной вверх и найдите отсек для батареи.

Найдите винт с крестообразной шлицевой головкой, фиксирующий крышку батарейного отсека в правом нижнем углу устройства.

Ослабьте винт так, чтобы можно было снять крышку батарейного отсека, но оставьте винт в крышке для последующей сборки.

Для удаления винта используйте только отвертку Phillips.

Медленно снимите крышку батарейного отсека с помощью монтажной лопатки iFixit.

Снимайте крышку осторожно, чтобы не потерять крестовой винт в крышке. Он потребуется при сборке.

С помощью монтажной лопатки iFixit осторожно подденьте батарею и извлеките её из корпуса.

После удаления старой батареи установите новую, ориентируя её в том же направлении, как при открытой крышке.

В некоторых устройствах батарею можно извлечь, перевернув DS и позволив батарее выпасть вам в руку.

Удалите следующие семь винтов, которые крепят нижний корпус к DS Lite:

Три серебристых винта трион-тип (5 мм)

Один чёрный винт трион-тип (4 мм)

Два золотистых винта Phillips (4 мм)

Один серебристый винт Phillips (3 мм)

Не удаляйте серебристый винт PH (3 мм) в отсеке для батареи пока. Он удерживает основную плату на месте.

На переднем крае Nintendo DS между разъёмом для наушников и регуляторами громкости извлеките пластиковую вставку (или картридж) из нижнего слота (Слот 2).

Переверните устройство так, чтобы оно стояло в нормальном положении.

Используйте лопаточку, чтобы поддеть зазор между нижним корпусом и передней панелью. Продолжайте по периметру корпуса, пока панель полностью не освободится.

Избегайте касания кнопок L и R, так как они легко отсоединяются и трудно устанавливаются обратно. Держите нижний корпус плоско на рабочем столе, чтобы помочь удерживать кнопки плечевого типа на месте.

Осторожно разъедините две части вручную.

Две кнопки плечевого типа состоят из трёх частей — пластиковой кнопки, штифта и пружины. Если они случайно выпадут во время работы, посмотрите на снимок и убедитесь, что пружина установлена в правильном положении.

При сборке крышки убедитесь, что крышки переключателя питания и регулировки громкости на нижнем корпусе выровнены с переключателями на плате, чтобы избежать поломки.

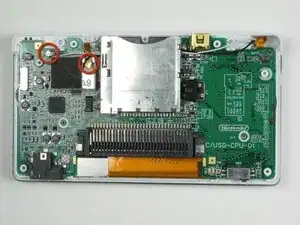

После снятия нижнего корпуса удалите два винта Phillips #00, которые крепят плату к пластиковому корпусу.

Найдите маленький ленточный кабель, который соединяет сенсорный экран с платой.

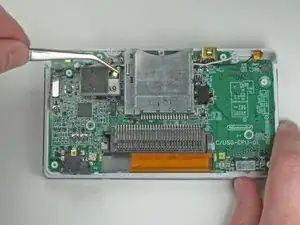

С помощью пинцета откиньте чёрный пластиковый фиксатор вверх, чтобы освободить кабель.

Осторожно вытяните кабель прямо наружу (в сторону края корпуса).

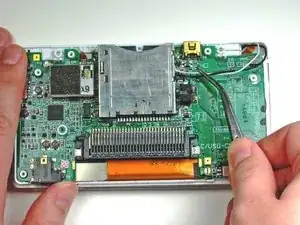

Найдите чёрный и белый провода, подключенные к плате и модулю Wi‑Fi.

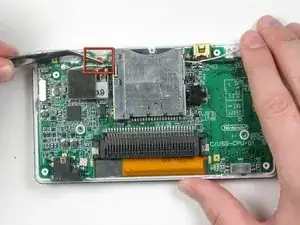

Используя металлический пинцет, осторожно отсоедините провода, потянув их от платы и под слот для карт.

Не тяните провода с силой; они легко отсоединяются.
