Как снять материнскую плату в вашем DualShock 4 (CUH-ZCT1U)

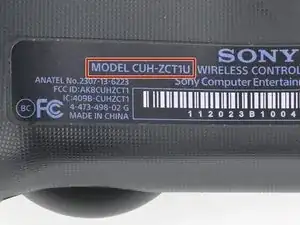

Проверьте номер модели на тыльной стороне контроллера. Это руководство было составлено для модели CUH-ZCT1U. Если у вас другая модель, порядок действий и запасные части могут незначительно отличаться.

Если у вас второе поколение DualShock 4, модель CUH-ZCT2U, используйте эти руководства.

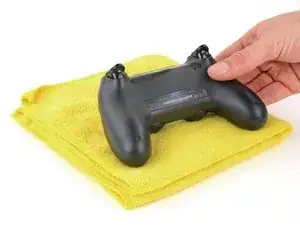

Если вам нужно стабилизировать контроллер во время ремонта, положите его на мягкую поверхность, например микрофибровую ткань.

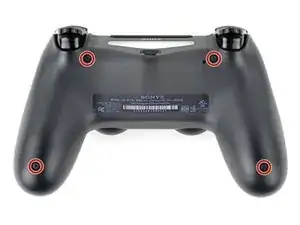

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,4 мм, крепящие заднюю крышку.

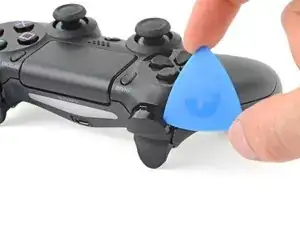

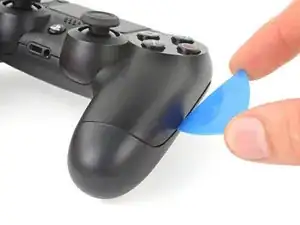

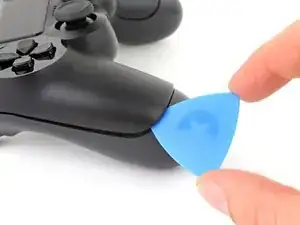

Используйте медиатор для вскрытия, чтобы поддеть каждый уголок кнопки L1 на передней части корпуса.

Прикройте кнопку, чтобы она не выпала из рабочей зоны.

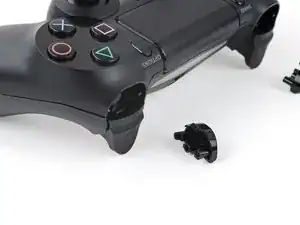

Снимите кнопку.

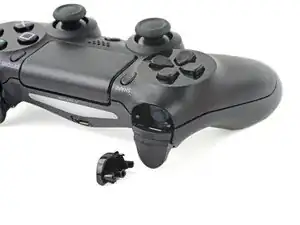

Используйте медиатор для вскрытия, чтобы поддеть и снять кнопку R1 так же, как вы это сделали с кнопкой L1.

Заднюю крышку к передней крепят шесть пластиковых защёлок. В следующих четырёх шагах показано, как разблокировать эти защёлки перед открытием контроллера.

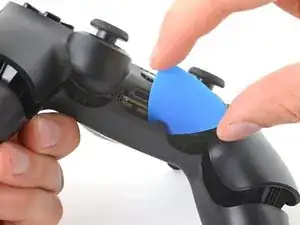

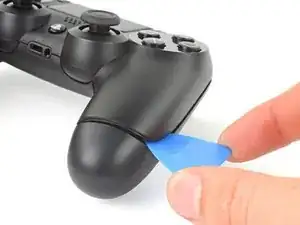

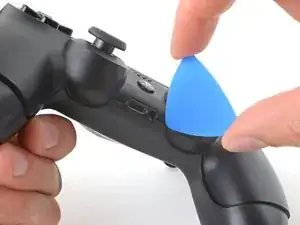

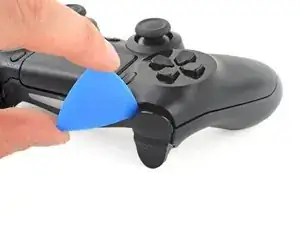

Вставьте медиатор под углом вниз между передней и задней крышками, на полпути между рукоятью и кнопками действий.

Проведите медиатором в сторону рукояти и подденьте вверх, чтобы освободить первую защёлку.

Повторите эту процедуру с другой стороны контроллера, чтобы освободить вторую защёлку.

Ещё две защёлки фиксируют заднюю крышку вблизи разъёма расширения и гнезда для наушников.

Вставьте медиатор между передней и задней крышками по обе стороны от портов.

Поверните медиатор, чтобы отщёлкнуть этот участок задней крышки от передней.

Если задняя крышка не поддаётся, вставляйте и поворачивайте медиатор под разными углами.

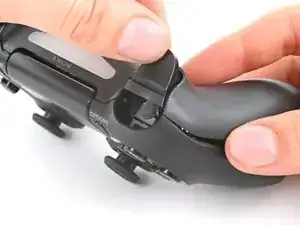

Не открывайте контроллер пока что — он всё ещё удерживается двумя очень хрупкими защёлками возле триггеров.

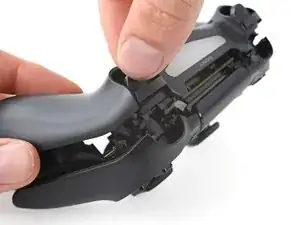

Последние две защёлки очень хрупкие и должны быть отключены изнутри контроллера. Если вы их сломаете, не переживайте — это не повлияет на ремонт или функциональность контроллера.

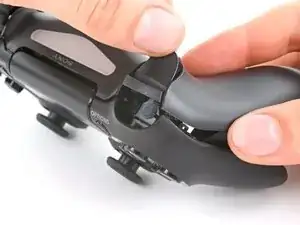

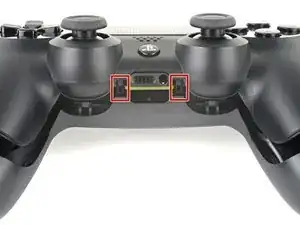

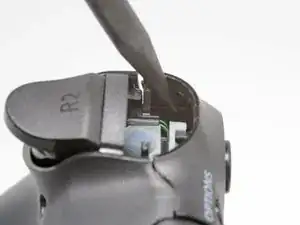

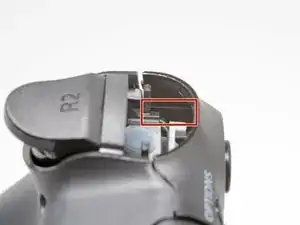

Найдите защёлки, заглянув в зазор над кнопкой R2 или L2.

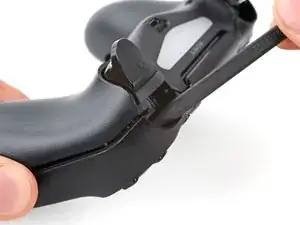

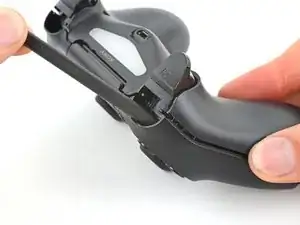

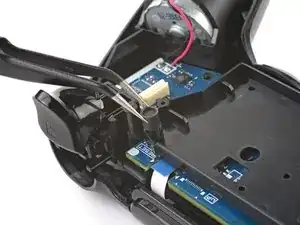

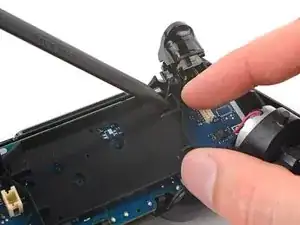

Вставьте остриё пластиковой лопатки через зазор над кнопкой R2 и нажмите на фиксатор, выводя его наружу.

Одновременно с нажатием на фиксатор медленно тяните заднюю крышку от передней, пока не почувствуете отделение.

Не раскрывайте контроллер полностью, пока защёлки возле R2 и L2 не будут отключены.

Повторите процедуру для защёлки возле кнопки L2.

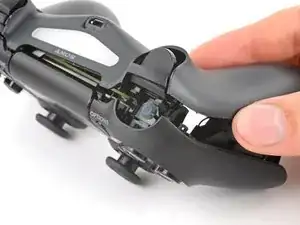

Нажмите кнопку R2 и сдвиньте заднюю крышку поверх неё.

Нажмите кнопку L2 и сдвиньте заднюю крышку поверх неё.

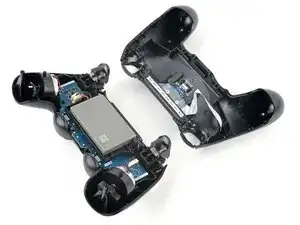

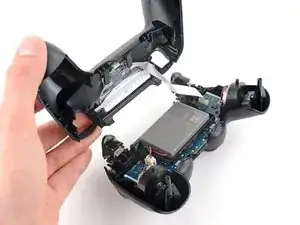

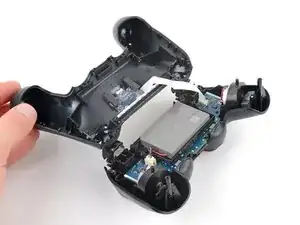

Переверните заднюю крышку через верх контроллера и положите её, осторожно, чтобы не натянуть соединительный кабель.

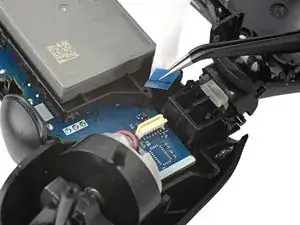

Используйте пинцет или пальцы, чтобы вынуть соединительный кабель, потянув за его синюю язычок прямо из разъёма.

При сборке заново подключайте кабель так, чтобы его синяя язычок была обращена наружу контроллера.

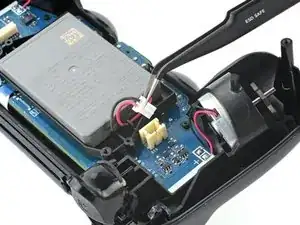

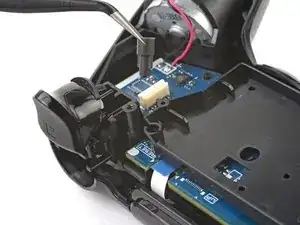

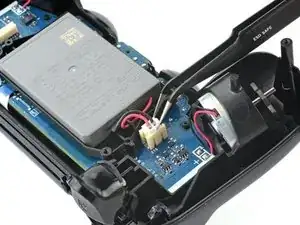

Используйте пинцет или пальцы, чтобы захватить и отключить штекер батарейного кабеля от материнской платы.

Тяните только за штекер — не дергайте за сам кабель.

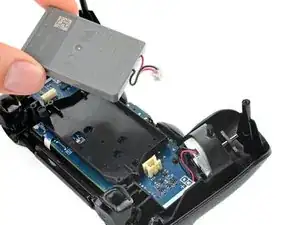

Снимите батарею.

Схватите и выньте удлинитель кнопки сброса из его гнезда в кронштейне батареи.

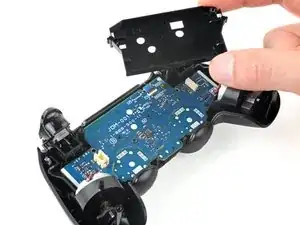

Найдите две защёлки, фиксирующие кронштейн батареи на материнской плате.

Вставьте остриё пластиковой лопатки в отверстие за правой защёлкой кронштейна.

Нажмите на защёлку, чтобы освободить её от материнской платы.

Поднимите правый край кронштейна батареи.

Вставьте остриё пластиковой лопатки в отверстие за левой защёлкой кронштейна.

Нажмите на защёлку, чтобы освободить её от материнской платы.

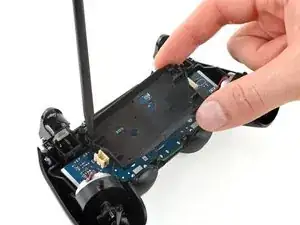

Снимите кронштейн батареи.

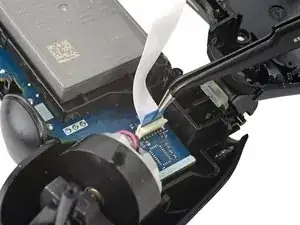

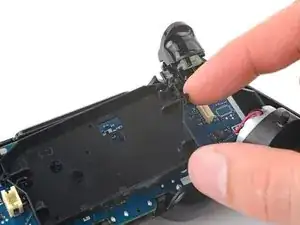

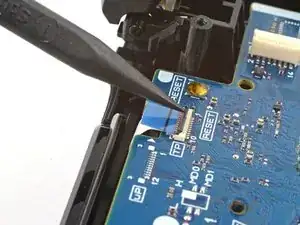

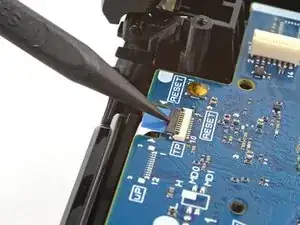

Используйте наконечник лопатки, чтобы откинуть фиксирующий язычок, защищающий ленточный кабель тачпада ZIF-разъема.

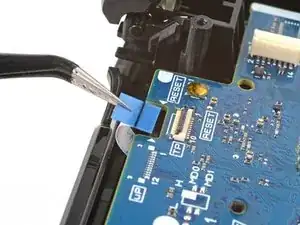

Используйте пинцет или пальцы, чтобы отсоединить кабель за синий язычок для натяжения.

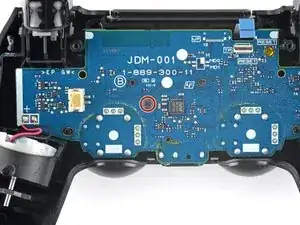

Отвинтите крестовой отверткой винт длиной 6,4 мм, фиксирующий материнскую плату.

Осторожно: не натягивайте кабели вибромоторов. Следуйте этому руководству, чтобы припая��ь вибромоторы заново, если они оторвутся от материнской платы.

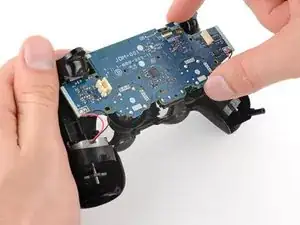

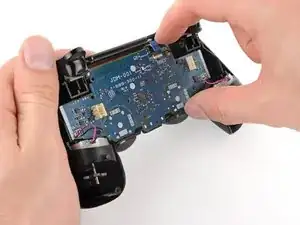

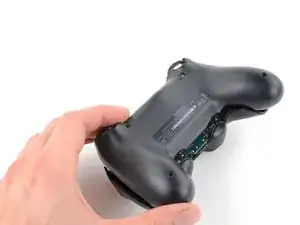

Поднимите материнскую плату из средней рамки.

Пропустите крышки аналоговых стиков через их вырезы в передней части корпуса.

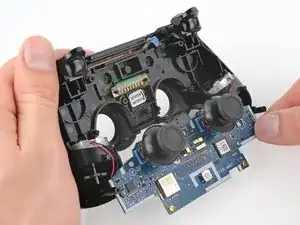

Переверните материнскую плату через нижнюю часть контроллера, оставив кабели вибромоторов подключёнными.
