Замена аккумулятора SN Programmable (SV-336)
Это руководство по замене батареи CR2032 внутри контроллера SN Programmable (модель SV-336).
SN Programmable — это контроллер в аркадном стиле для SNES, обладающий возможностью запомнить комбинации движений и воспроизводить их с помощью специальных кнопок действия. Контроллер запоминает эти комбинации с помощью резервной батареи CR2032 для встроенной памяти, и официальные инструкции требуют отправить весь блок обратно производителю для замены батареи — это, очевидно, уже не вариант. Это руководство проведет вас через процесс замены этой батареи, чтобы ваш SN Programmable снова работал на 100%.
Ищете оригинальное руководство пользователя, чтобы запрограммировать новые коды для вашего контроллера? Вы можете найти его здесь: https://archive.org/details/sn-programma...
Шаг 1
Для этой процедуры вам понадобятся:

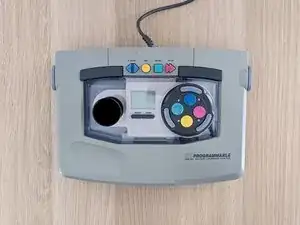

Контроллер SN Programmable
Отвертка Phillips #1 — винты на самом деле #2, но некоторые отвертки #2 могут оказаться слишком толстыми, чтобы добраться до отверстий с винтами.
Небольшая плоская отвертка, чтобы извлечь батарею из ее держателя.
Плоский инструмент, чтобы отковырять/снять резиновые ножки с нижней части контроллера.
Новая монетная батарея CR2032.
Не обращайте внимания на угрожающий черный круг над ручкой джойстика на всех фотографиях — трудно сделать фотографии очень блестящих объектов, не показывая весь хаос на вашем рабочем столе.
Шаг 2

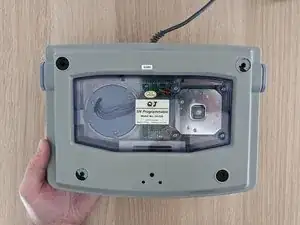

Существует пять винтов, которые нужно открутить — один в нижней части по центру (прямо над двумя меньшими отверстиями) и четыре под резиновыми ножками. Вам нужно будет отодрать ножки от корпуса, чтобы получить доступ к этим винтам — мои были настолько старыми и жесткими, что рассыпались, когда я попробовал. При желании вы можете позже заменить их новыми резиновыми ножками диаметром до 14 мм.
Сильно нажимайте, когда начинаете ослаблять каждый винт. Они были установлен в жесткий, дешевый пластик, возможно, на протяжении десятилетий, и могут потребовать значительных усилий для начала движения.
Шаг 3

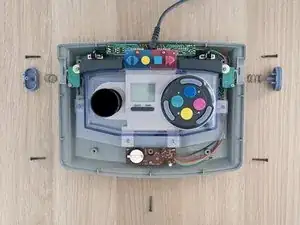

После того как вы удалите все пять винтов с дна, вновь переверните контроллер и снимите верхнюю пластиковую крышку — она должна легко сняться. Боковые кнопки, вероятно, выпадут — убедитесь, что вы сохранили как серую пластиковую кнопку, так и пружину. Будьте осторожны, удаляя кабель из верхней части корпуса, так как он может быть плотно вставлен в него.
Шаг 4

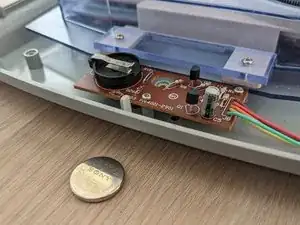

Батарея CR2032 находится в держателе на отдельной плате в передней части контроллера. Используйте небольшую плоскую отвертку, чтобы приподнять ее, затем выдвиньте ее из держателя вправо.
Вставьте заменяющую батарею.
Шаг 5
Установите верхнюю крышку контроллера, убедившись, что кабель и кнопки "медленно", "установить", "режим" и "старт" правильно совмещены с их отверстиями.
Боковые кнопки пока оставьте в стороне.
Переверните контроллер и переустановите все пять винтов (и замена резиновых ножек, если необходимо).
Шаг 6

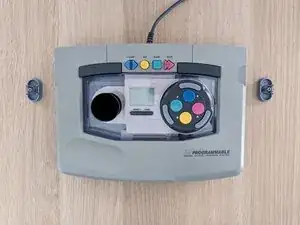

Теперь самое время установить боковые кнопки обратно. Установите пружину обратно на штангу кнопки и крепко нажмите кнопку на место. Для этого потребуется немного силы, но кнопка зайдет на место.
Заключение
Вы закончили! Теперь подключите ваш контроллер и дважды проверьте, что все кнопки работают правильно. Экран SN Programmable покажет небольшой квадрат, представляющий каждую кнопку, когда она нажата. Используйте это, чтобы убедиться, что нажатие каждой кнопки приводит к какому-либо вводу.
