Замена аккумулятора Scuf Reflex

Перед началом ремонта выключите устройство и отключите все кабели.

Вставьте плоский конец лопатки между передней панелью и бампером R1.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие бампер.

Снимите бампер R1.

Вставьте плоский конец лопатки между передней панелью и бампером L1.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие бампер.

Снимите бампер L1.

Для установки бамперов обратно поместите их в исходное положение и крепко нажмите, чтобы зафиксировать.

Отделка передней панели удерживается пластиковыми защёлками.

Внизу правой рукояти вставьте плоский конец лопатки или чистый ноготь между отделкой передней панели и задней крышкой.

Подденьте, чтобы освободить нижнюю правую защёлку отделки передней панели.

Внизу левой рукояти вставьте плоский конец лопатки или чистый ноготь между отделкой передней панели и задней крышкой.

Подденьте, чтобы освободить нижнюю левую защёлку отделки передней панели.

Вставьте плоский конец лопатки между отделкой передней панели и задней крышкой рядом с разъёмом для наушников.

Подденьте, чтобы освободить пластиковые защёлки, фиксирующие середину отделки передней панели.

Верхние углы отделки передней панели вставлены под переднюю панель.

Поднимите нижний край отделки передней панели и проденьте её вверх и над аналоговыми стиками.

Выведите верхние углы отделки передней панели из-под передней панели и снимите отделку.

Для установки отделки передней панели сдвиньте её верхние углы под переднюю панель и над аналоговыми стиками, затем прижмите по краям отделки, чтобы защёлкились фиксирующие её защёлки.

Потяните аналоговые стики строго вверх, чтобы снять их с джойстиков.

Для установки аналоговых стиков поместите их в исходное положение и надавите вниз, пока они не зафиксируются.

Используйте крестовую отвёртку, чтобы удалить четыре винта длиной 6.5 мм, фиксирующие заднюю крышку: два у триггеров и два в нижней части рукояток.

Передняя панель удерживается пластиковыми защёлками.

Вставьте лопатку под правый нижний угол передней панели и подденьте, чтобы освободить пластиковую защёлку.

Вставьте лопатку под левый нижний угол передней панели и подденьте, чтобы освободить пластиковую защёлку.

Вставьте плоский конец лопатки между пластиковой защёлкой рядом с разъёмом для наушников и передней панелью.

Оттяните пластиковую защёлку от передней панели, чтобы освободить её.

Повторите для освобождения второй защёлки.

Вставьте плоский конец лопатки между правым краем передней панели и задней крышкой.

Подденьте вниз, чтобы освободить пластиковую защёлку, фиксирующую переднюю панель.

Вставьте плоский конец лопатки между левым краем передней панели и задней крышкой.

Подденьте вниз, чтобы освободить пластиковую защёлку, фиксирующую переднюю панель.

Осторожно приподнимите нижнюю часть узла передней панели.

Опустите узел передней панели вниз и снимите его.

При сборке направьте триггеры и кнопку профиля через вырезы в задней крышке. Затем плотно прижмите узел передней панели к задней крышке, чтобы защёлкнулись фиксирующие её пластиковые защёлки.

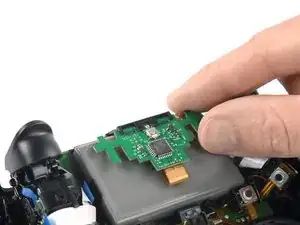

Две хрупкие пластиковые защёлки фиксируют дочернюю плату.

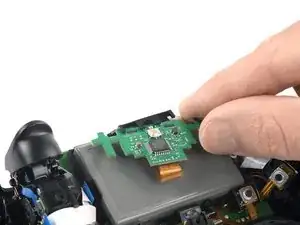

Осторожно потяните правую сторону дочерней платы вниз, чтобы освободить первую пластиковую защёлку.

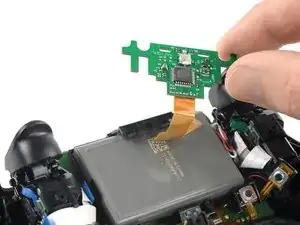

Потяните левую сторону дочерней платы вниз, чтобы освободить вторую защёлку и вынуть плату.

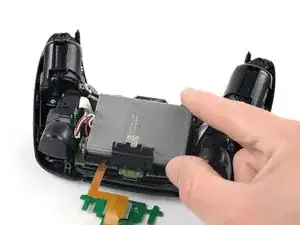

Отнесите дочернюю плату в сторону, чтобы получить свободный доступ к разъёму батареи.

Избегайте натяжения или резкого сгибания кабеля дочерней платы.

Кабели разъёма батареи пропущены под небольшим пластиковым крючком рядом с разъёмом батареи.

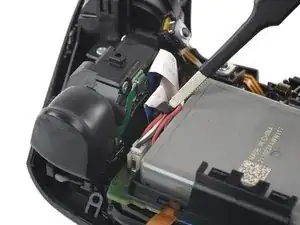

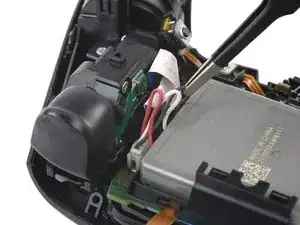

Используйте пинцет, чтобы осторожно вытащить все три кабеля батареи из-под их пластикового крючка.

При сборке убедитесь, что кабели снова пропущены под пластиковый крючок.

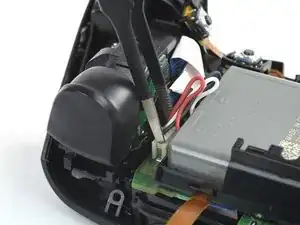

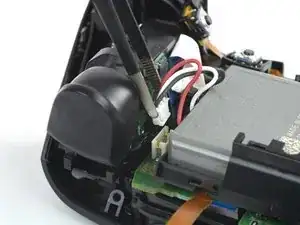

Используйте пинцет, чтобы вытащить JST-разъём батареи прямо из его гнезда.

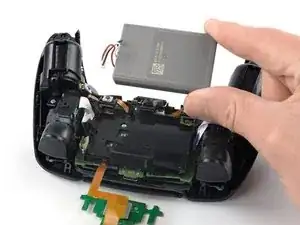

Снимите батарею.

Никогда не используйте повторно деформированную или повреждённую батарею — это представляет пожарную опасность. Замените её новой батареей.
