Процедура открытия

Перед началом ремонта выключите устройство и отключите кабели.

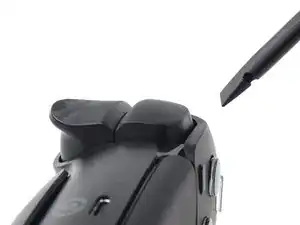

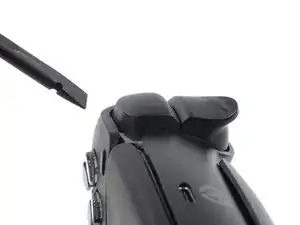

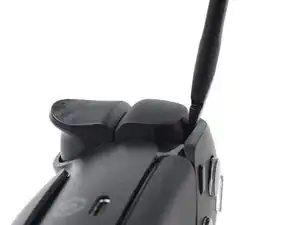

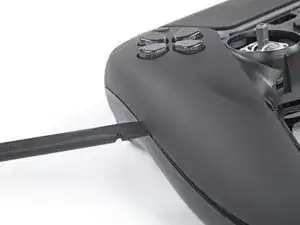

Вставьте плоский конец лопатки между лицевой панелью и R1 бампером.

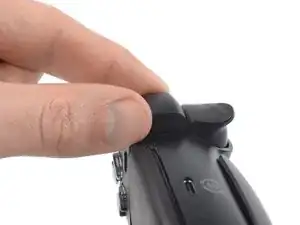

Подденьте лопаткой, чтобы освободить зажимы, удерживающие бампер.

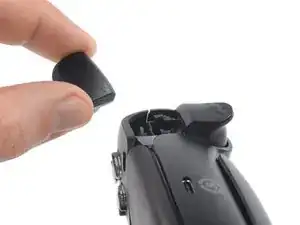

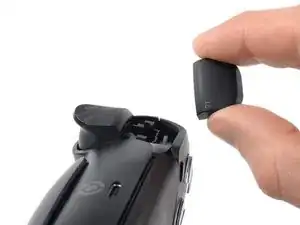

Снимите R1 бампер.

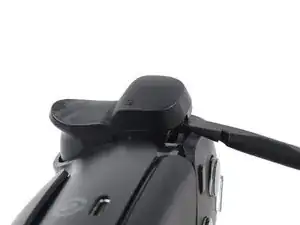

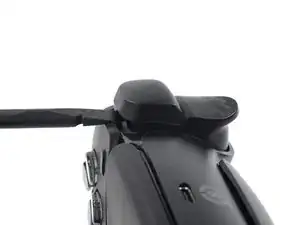

Вставьте плоский конец лопатки между лицевой панелью и L1 бампером.

Подденьте лопаткой, чтобы освободить зажимы, удерживающие бампер.

Снимите L1 бампер.

Чтобы установить бамперы обратно, поместите их на место и плотно нажмите, чтобы зафиксировать.

Лицевая накладка удерживается пластиковыми зажимами.

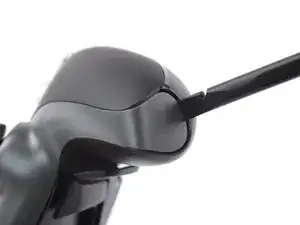

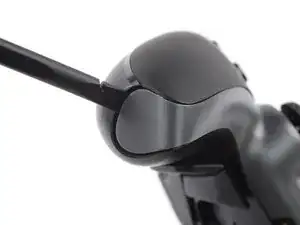

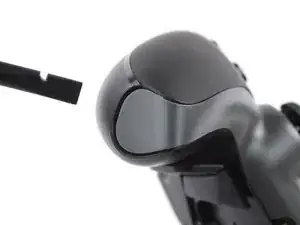

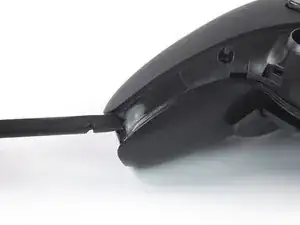

На нижнем крае правой рукоятки вставьте плоский конец лопатки или чистый ноготь между лицевой накладкой и задней крышкой.

Подденьте, чтобы освободить зажим в нижнем правом углу лицевой накладки.

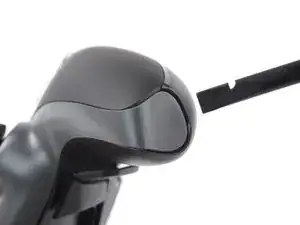

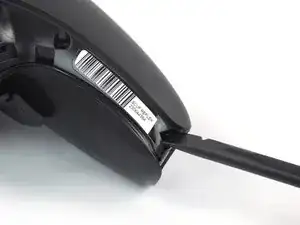

На нижнем крае левой рукоятки вставьте плоский конец лопатки или чистый ноготь между лицевой накладкой и задней крышкой.

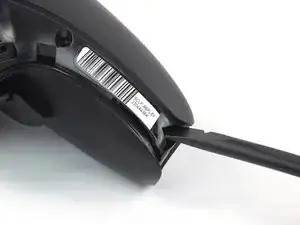

Подденьте, чтобы освободить зажим в нижнем левом углу лицевой накладки.

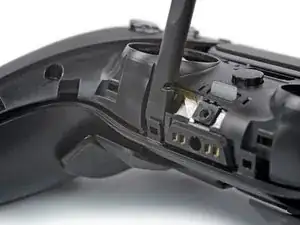

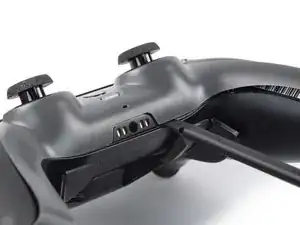

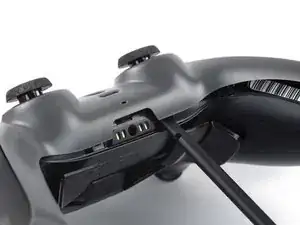

Вставьте плоский конец лопатки между лицевой накладкой и задней крышкой, рядом с разъемом для наушников.

Подденьте, чтобы освободить пластиковые зажимы, удерживающие центр лицевой накладки.

Верхние углы лицевой накладки вставлены под лицевую панель.

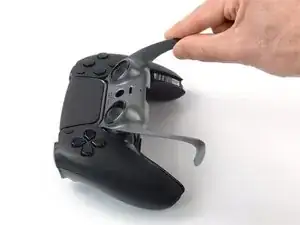

Поднимите нижний край лицевой накладки и проведите его вверх над джойстиками.

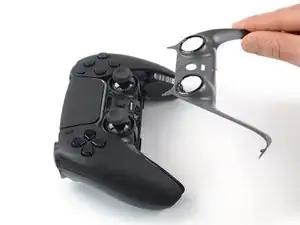

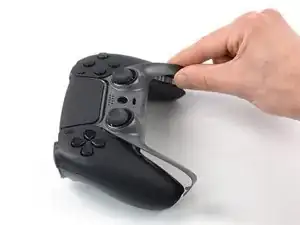

Вытяните верхние углы лицевой накладки наружу из-под лицевой панели и снимите лицевую накладку.

Чтобы вернуть лицевую накладку на место, задвиньте верхние углы под лицевую панель и над джойстиками, затем нажмите вниз по краям накладки, чтобы зафиксировать зажимы.

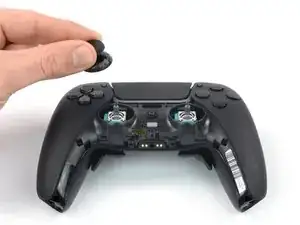

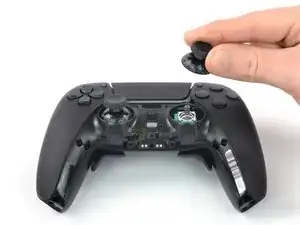

Снимите джойстики, потянув их прямо вверх.

Чтобы установить джойстики обратно, поместите их на место и нажмите вниз, пока они не зафиксируются.

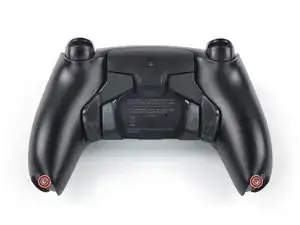

Используйте отвертку Phillips, чтобы снять четыре винта длиной 6,5 мм, которые крепят заднюю крышку, два возле триггеров и два внизу рукояток.

Лицевая панель удерживается пластиковыми зажимами.

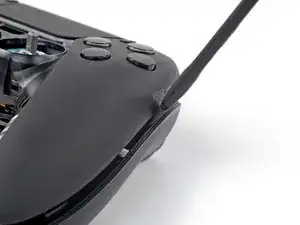

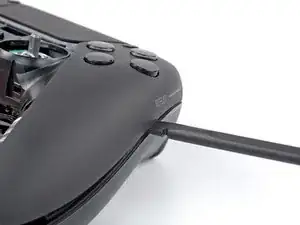

Вставьте лопатку под нижний правый угол лицевой панели и подденьте, чтобы освободить пластиковый зажим.

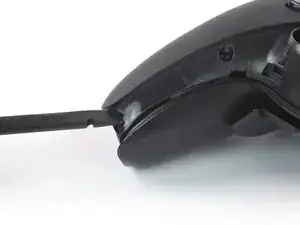

Вставьте лопатку под нижний левый угол лицевой панели и подденьте, чтобы освободить пластиковый зажим.

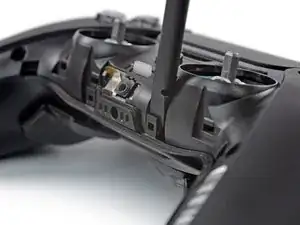

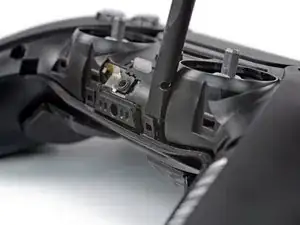

Вставьте плоский конец лопатки между пластиковым зажимом рядом с разъемом для наушников и лицевой панелью.

Подденьте пластиковый зажим от лицевой панели, чтобы освободить его.

Повторите, чтобы освободить второй зажим.

Вставьте плоский конец лопатки между правым краем лицевой панели и задней крышкой.

Подденьте вниз, чтобы освободить пластиковый зажим, удерживающий лицевую панель.

Вставьте плоский конец лопатки между левым краем лицевой панели и задней крышкой.

Подденьте вниз, чтобы освободить пластиковый зажим, удерживающий лицевую панель.

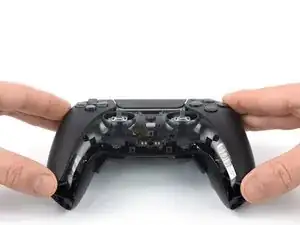

Осторожно поднимите нижнюю часть сборки лицевой панели.

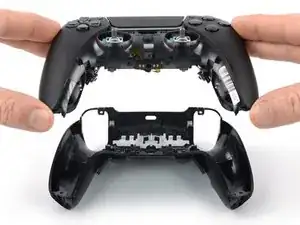

Потяните сборку лицевой панели вниз и снимите ее.

При сборке направьте триггеры и кнопку профиля через их вырезы в задней крышке. Затем крепко нажмите сборку лицевой панели в заднюю крышку, чтобы зафиксировать пластиковые зажимы.
