Замена триггеров Scuf Instinct Pro

Следуйте этой инструкции, чтобы заменить, поменять или модернизировать один триггер или оба триггера (ЛТ и ПТ) на контроллере Scuf Instinct Pro для Xbox.

Триггеры также называют накладками на триггеры или накладками ЛТ и ПТ.

Шаг 1

Отключите все кабели от контроллера перед началом работ.

Полностью выключите контроллер.

Из-за необычной формы контроллера при работе его удобно зафиксировать. Чтобы избежать повреждений, положите его на мягкую поверхность, например, на ткань или полотенце.

Шаг 2

Лицевую панель крепят к средней раме магниты.

Поднимите верхний край лицевой панели, чтобы освободить фиксирующие её магниты.

Снимите лицевую панель.

Шаг 3

Крышку отсека батареи удерживают слабые магниты и два фиксатора в нижней части контроллера.

Сдвиньте крышку отсека батареи в сторону, чтобы снять её.

Шаг 4

Если батарейки начали подтекать, очистите контакты и замените батарейки.

Используйте пальцы, чтобы извлечь батарейки.

При сборке вставляйте батарейки таким образом, чтобы их положительные (+) и отрицательные () полюсы соответствовали маркировке на контактах.

Шаг 5

Стикер в нише батарейного отсека прячет винт задней крышки.

Если неважно, повредите ли вы стикер, можете проколоть в центре и пропустить следующий шаг.

Воспользуйтесь феном, чтобы нагреть стикер и размягчить клей, удерживающий его.

Стикер можно оторвать без нагрева, но есть риск его порвать.

Шаг 6

Воспользуйтесь концом лопатки, чтобы поддеть уголок стикера, пока не сможете захватить его пинцетом с тупыми концами.

Используя пинцет, оторвите стикер, пока не станет доступен винт задней крышки.

Шаг 7

Во время ремонта следите за каждым винтом и обязательно возвращайте его точно на прежнее место.

Используйте отвёртку T8 Torx, чтобы выкрутить пять винтов длиной 9,3 мм, крепящих среднюю раму:

Один винт задней крышки

Четыре винта на верхней части средней рамы

Используйте отвёртку T6 Torx, чтобы выкрутить два винта длиной 9,3 мм, крепящих среднюю раму.

Шаг 8

Пластиковые защёлки фиксируют нижний край средней рамы.

Вставьте плоский конец лопатки между нижним краем средней рамы и задней крышкой.

Подденьте среднюю раму лопаткой, чтобы освободить защёлки.

Продолжайте поддевать вдоль нижнего края, чтобы освободить остальные защёлки.

Ещё не пытайтесь полностью отделить среднюю раму от задней крышки — они соединены хрупким гибким кабелем.

Шаг 9

Поставьте коробку или стопку книг справа от контроллера, чтобы можно было опереть на неё среднюю раму при отключении гибкого кабеля.

Одной рукой удерживайте заднюю крышку, другой хватайтесь за левый край средней рамы.

Поднимите среднюю раму и поворачивайте её через правый край задней крышки, так чтобы правый край средней рамы оказался на рабочей поверхности.

Установите среднюю раму под углом, аккуратно обращаясь с гибким кабелем, чтобы не повредить его.

Шаг 10

При сборке:

Протяните разъёмы батареи на средней раме через паз в задней крышке.

Убедитесь, что контакты зашли в пазы внутри отсека батареи. Если они окажутся не на своих местах, контроллер не будет получать питание.

Шаг 11

Маленькое резиновое кольцо фиксирует гибкий кабель средней рамы на штырьке с правой стороны задней крышки.

Используйте пинцет с тупыми концами, чтобы снять кольцо — не потеряйте его!

Шаг 12

Используйте плоский конец лопатки или чистый ноготь, чтобы поднять шарнирную защёлку на разъёме гибкого кабеля средней рамы ZIF.

Шаг 13

Возьмитесь пинцетом с тупыми концами за чёрную табличку на гибком кабеле средней рамы.

Поднимите гибкий кабель со штырька и потяните прямо из разъёма.

Шаг 14

Снимите среднюю раму.

Шаг 15

Верхняя часть крышки порта USB-C зафиксирована двумя пластиковыми выступами. Нижняя часть зафиксирована пластиковыми защёлками.

Поверните нижнюю сторону крышки порта USB-C вверх и в сторону от контроллера, чтобы освободить нижние защёлки.

Отсоедините пластиковые выступы и снимите крышку.

При сборке:

Зацепите концы выступов крышки USB-C в соответствующие пазы с обеих сторон от кнопки Xbox.

Опустите крышку вниз, пока нижние защёлки не зафиксируются и крышка не станет заподлицо с кнопками-перемычками.

Шаг 16

Плотные пластиковые защёлки фиксируют внешние края кнопок-перемычек. Для их отсоединения требуется некоторое усилие.

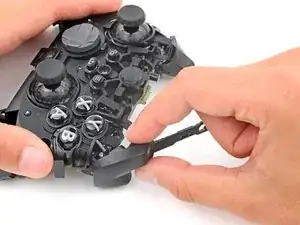

Вставьте конец лопатки между средней рамой и внутренним краем одной из защёлок.

Отогните защёлку наружу, пока она не соскочит с фиксатора и кнопка-перемычка не освободится.

Шаг 17

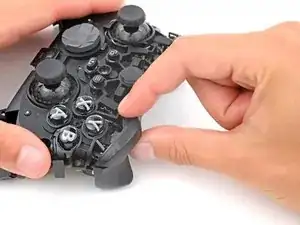

Поверните другую кнопку-перемычку пальцами в сторону от контроллера, пока защёлка не соскочит с фиксатора.

Снимите кнопки-перемычки.

При сборке:

Убедитесь, что выступы на средней раме и кнопках-перемычках совпадают с соответствующими вырезами.

Зацепите одну из кнопок-перемычек за её фиксатор и вдавите другую кнопку-перемычку в среднюю раму, пока защёлка не зафиксируется.

Шаг 18

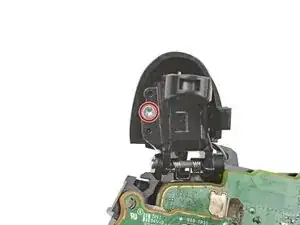

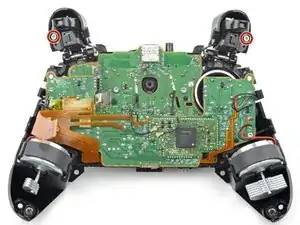

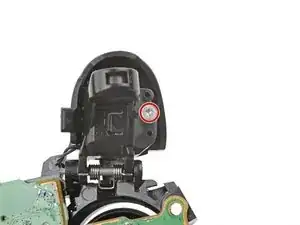

Используйте отвёртку с битой Torx T6, чтобы выкрутить два винта длиной 7 мм, крепящих спусковые курки (всего два).

Шаг 19

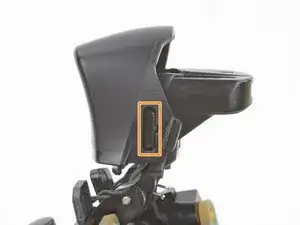

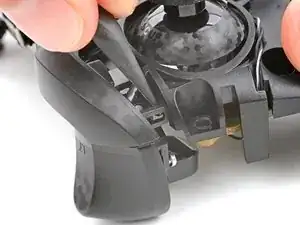

Внутренний край спускового курка зафиксирован защёлкой.

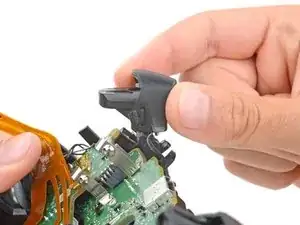

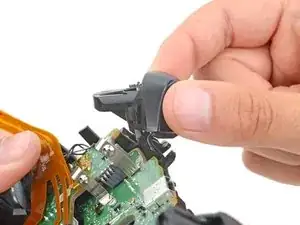

Поверните спусковой курок к центру контроллера, чтобы освободить его от защёлки.

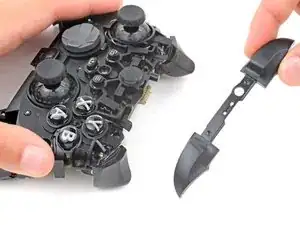

Снимите спусковой курок.

Шаг 20

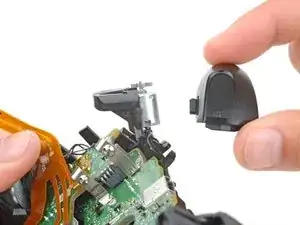

Аналогичным образом снимите второй спусковой курок.

При сборке:

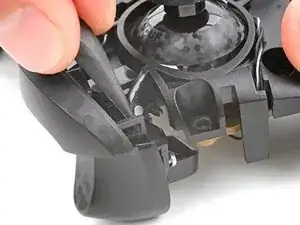

Перед установкой спускового курка убедитесь, что моторы вибрации установлены вертикально (плоской стороной вверх).

Чтобы установить спусковой курок, зацепите его внутренний край за фиксатор и вдавите курок до щелчка.

Завершение

Чтобы собрать устройство, следуйте инструкциям в обратном порядке.

Передайте электронные отходы в переработку на предприятие, сертифицированное по стандарту R2 или e-Stewards.

Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.

Перевод руководства с ifixit.com
