Замена джойстика SCUF Reflex
Следуйте этому руководству, чтобы заменить переключатель джойстика на контроллере SCUF PlayStation 5 DualSense.
С джойстиками обычно возникают проблемы после интенсивного использования: они начинают дрифтить, залипать или функционировать некорректно (или перестают работать вообще) — для этого случая и предназначено данное руководство. Оно также отлично подходит для косметического обновления, если стики стёрлись или повреждены.
При выполнении шага 11 потребуется пайка. Использование паяльника может быть опасным при неправильном обращении, так как паяльник нагревается до очень высоких температур и может вызвать ожоги. Для получения дополнительной информации о пайке ознакомьтесь с руководством Как припаивать и отпаивать соединения.
Шаг 1

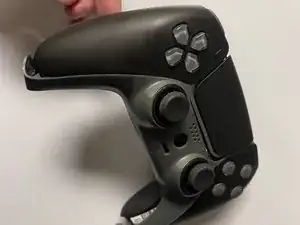

Введите открывающую лопатку под центральную накладку в правом нижнем углу контроллера, чтобы освободить защёлки.
Ослабьте остальные защёлки и снимите центральную накладку.
Шаг 2
Используйте инструмент, чтобы снять кнопки R1 и L1 с контроллера.
Шаг 3

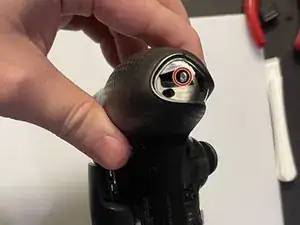

Выкрутите и снимите винт в нижней части каждой рукоятки.
Шаг 4

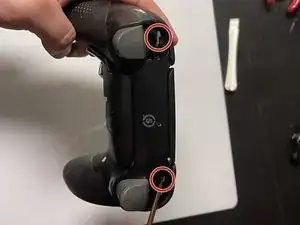

Выкрутите винты за кнопками L1 и R1.
Шаг 5

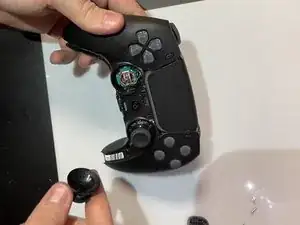

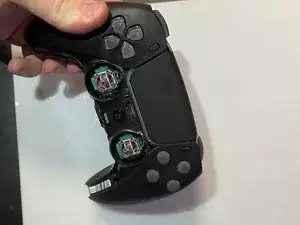

Снимите джойстики с контроллера.
Шаг 6

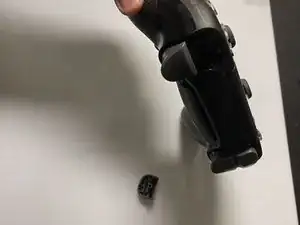

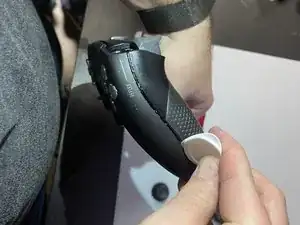

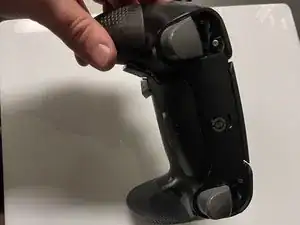

Снимите дополнительные кнопки с задней части контроллера, сдвинув их вниз.
Шаг 7

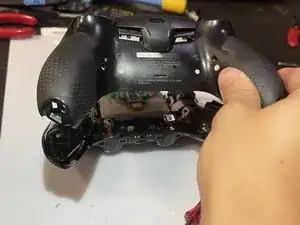

Проведите инструментом для вскрытия вдоль края задней панели контроллера, чтобы снять задний корпус.
Не забудьте отсоединить все защёлки!
Шаг 8

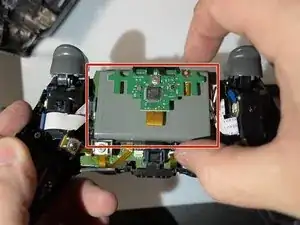

Выдвините аккумулятор из контроллера. Он серого цвета и закреплён парой проводов, поэтому будьте осторожны, чтобы их не повредить.
Шаг 9

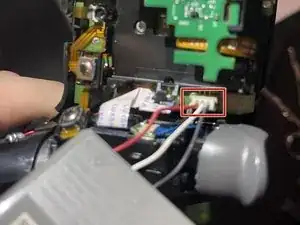

Отсоедините разъём аккумулятора, чтобы полностью извлечь его из контроллера.
Шаг 10

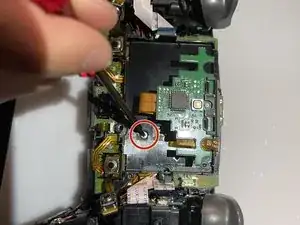

Выкрутите винт на задней панели контроллера, чтобы снять кронштейн аккумулятора.
Шаг 12

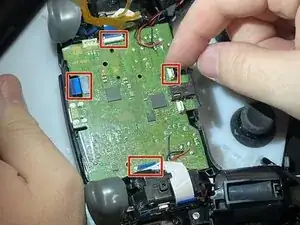

Отсоедините эти четыре кабеля от материнской платы.
Шаг 13

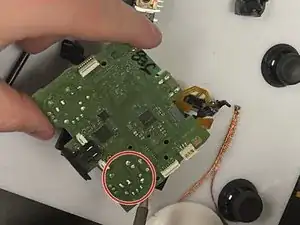

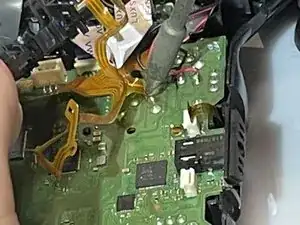

Используйте паяльник, чтобы отпаять чёрный и красный провода от материнской платы.
Шаг 14

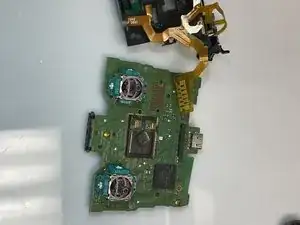

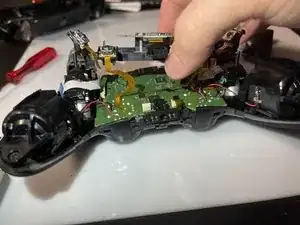

Снимите материнскую плату и кронштейн аккумулятора с контроллера, чтобы получить доступ к компоненту джойстика.
Шаг 15

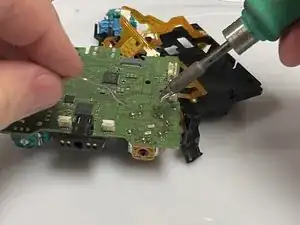

Используйте паяльник и отсос для припоя, чтобы отпаять 14 контактов компонента.
Шаг 16

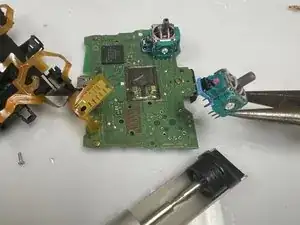

Снимите компонент с материнской платы.
Шаг 17
Установите новый компонент на материнскую плату.
Используйте паяльник, чтобы припаять новый компонент к материнской плате.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
