Замена кнопок лицевой панели SteelSeries Stratus Duo

С помощью пальцев снимите наклейку, расположенную на задней крышке Stratus Duo.

Если снимать наклейку затруднительно, нагрейте iOpener и приложите его к задней части корпуса на две минуты, чтобы размягчить клей под ней. Также можно использовать фен для волос, чтобы смягчить клей.

Используйте трёхгранную отвёртку Y0, чтобы выкрутить пять винтов длиной 9,3 мм, удерживающих заднюю крышку.

Не пытайтесь полностью снять узел задней крышки пока что — он всё ещё подключён к плате.

Осторожно приподнимите узел задней крышки от рамки и сдвиньте его вниз, чтобы освободить кабель батареи и межсоединительный кабель в верхней части материнской платы.

Используя заострённый конец лопатки, отодвиньте серые защёлки на разъёме межсоединения от разъёма, параллельно кабелю, чтобы освободить кабель.

Используйте пинцет с тупыми концами или пальцы, чтобы вытащить кабель из разъёма.

С помощью пинцета с тупыми концами захватите и отведите коннектор от материнской платы.

Снимите узел задней крышки.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,8 мм, удерживающих плату аналоговых стиков.

Возьмите плату аналоговых стиков рукой и отсоедините её, потянув прямо вверх и вынув из её гнезда на основной плате.

Снимите плату аналоговых стиков.

При сборке убедитесь, что десять контактов правильно совмещены с гнездом на основной плате.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 6,8 мм, закрепляющие узел основной платы в корпусе.

Снимите узел основной платы, наклонив его и вытащив из пластиковой крышки.

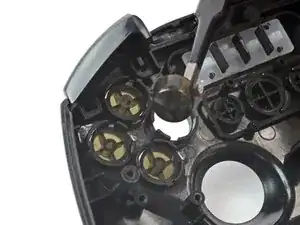

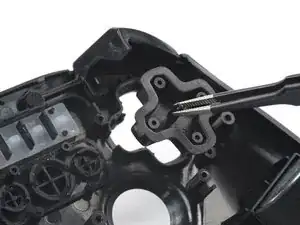

Используйте пинцет, чтобы извлечь кнопки лицевой панели из пластиковой крышки.

Направляющие выступы на каждой кнопке предназначены для предотвращения неправильной установки. При сборке убедитесь, что кнопки правильно размещены и выровнены.
