Замена порта зарядки SteelSeries Stratus Duo

С помощью пальцев снимите наклейку, расположенную на задней крышке Stratus Duo.

Если вам трудно снять наклейку, подогрейте iOpener и приложите его к задней части корпуса на две минуты, чтобы ослабить клей под ней. Также можно использовать фен для смягчения клея.

Отвинтите пять винтов длиной 9,3 мм, фиксирующих заднюю крышку, используя отвертку Y0 с трёхгранным шлицем.

Не пытайтесь сразу полностью снять сборку задней крышки — она ещё подключена к материнской плате.

Осторожно приподнимите сборку задней крышки от рамки и сдвиньте её вниз, чтобы открыть кабель аккумулятора и соединительный кабель в верхней части материнской платы.

Используя заострённый конец лопатки, отведите серые фиксирующие язычки на разъёме соединителя параллельно кабелю, чтобы освободить кабель.

Используйте пинцет с притуплёнными концами или пальцы, чтобы вытащить кабель из разъёма.

Возьмите коннектор пинцетом с притуплёнными концами и аккуратно отведите его от материнской платы.

Снимите сборку задней крышки.

Аккумулятор удерживается слабыми клеевыми прокладками.

Вставьте длинный край медиатора для вскрытия в зазор между аккумулятором и сборкой задней крышки.

Осторожно: не прокалывайте и не сгибайте аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь и выделять опасные вещества или привести к возгоранию.

С помощью медиатора аккуратно отожмите аккумулятор и отделите клеевое соединение.

Возьмите аккумулятор пальцами и поднимите его из посадочного места, чтобы извлечь.

Не устанавливайте повторно повреждённый или деформированный аккумулятор — это представляет опасность.

При сборке убедитесь, что аккумулятор и задняя крышка правильно совмещены.

При сборке, следуйте этому руководству, если вы используете заранее вырезанную клейкую прокладку.

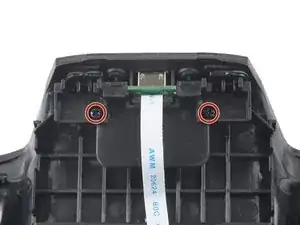

Отвинтите два винта длиной 7,2 мм, фиксирующих пластиковую скобу, удерживающую порт зарядки и кнопки Bluetooth/питания, используя крестовую отвертку.

Сдвиньте пластиковую скобу вниз в нишу аккумулятора пальцами, чтобы ослабить её.

Снимите пластиковую скобу.

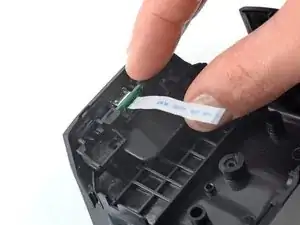

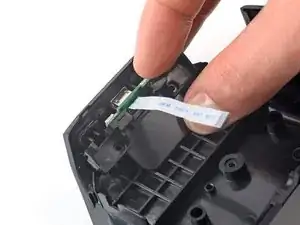

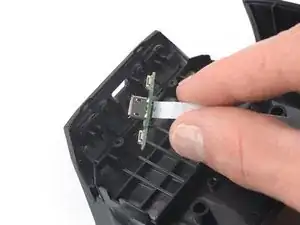

Снимите порт зарядки.
