Как починить кнопку спуска SteelSeries Stratus Duo (L2/R2)
Я не нашёл руководств по ремонту Stratus Duo, поэтому решил сделать своё.
Мой контроллер упал на пол, и кнопка R2 перестала работать.

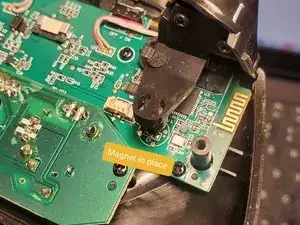

Я обнаружил, что её активирует маленький магнит, и он оторвался от корпуса.
Всё, что нужно — вернуть магнит на место.
Единственная сложность — разборка.
Шаг 1
Отвёртка с...

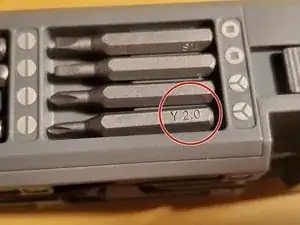

бита Tri-wing Y 2.0 для корпуса
и крестовая для платы.
Что-нибудь для поддевания (например, ноготь, или повреждённая банковская карта)
Пинцет для тонких операций
Пара сухих, устойчивых рук. (Никакого кофеина!)
Шаг 2

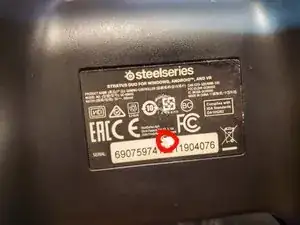

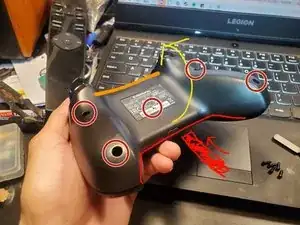

В корпусе 5 винтов, один из них под наклейкой (обведён красным)

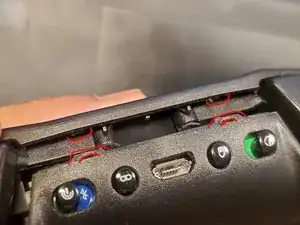

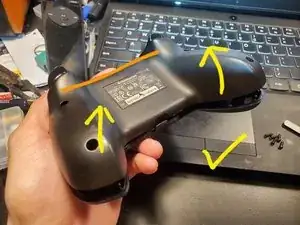

Подденьте снизу (красная линия). не поддёргивайте сверху (оранжевая линия), иначе защёлка крепления будет повреждена. (фото в следующем шаге)
Шаг 3

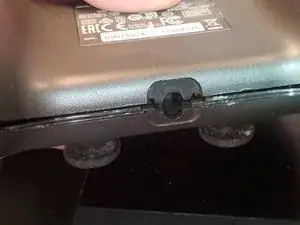

Показано красной линией
Шаг 4
Грузик (жёлтый) не зафиксирован и может легко выпасть. Не потеряйте его.
Есть неработающая пластиковая заглушка (зелёный круг), которая тоже легко выпадет. Будьте осторожны.

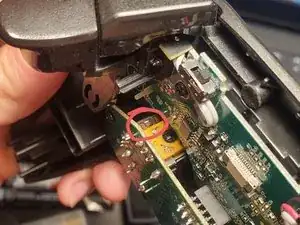

Вы найдёте 2 разъёма. (красный круг)
Шаг 5

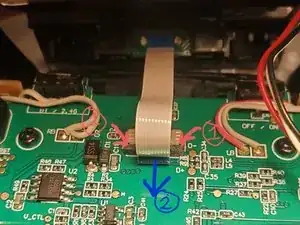

Белая лента — это шлейф данных. Чтобы отсоединить, используйте пинцет: (1) сдвиньте чёрную защёлку по обеим сторонам, затем (2) потяните синюю часть.

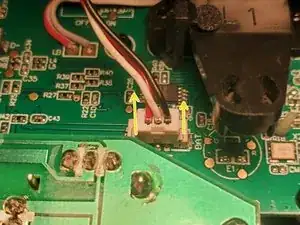

Трёхцветный провод — питающий. Просто потяните его вверх. (Не забудьте ориентацию)

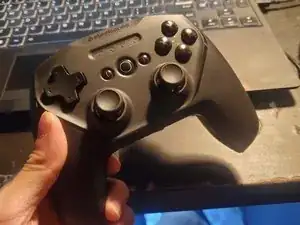

Разъедините верхнюю и нижнюю половины корпуса контроллера
Шаг 6

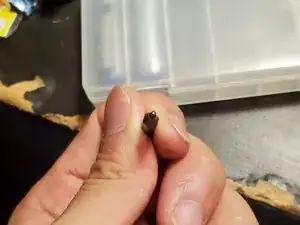

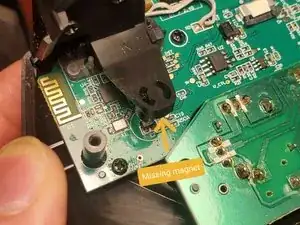

Ваш магнит не будет болтаться, потому что прикреплён где-то внутри контроллера.
Найдите его и подберите пинцетом
На этом этапе вы можете попытаться приклеить его обратно к чёрному корпусу. Если не получится, переходите к следующему шагу.
Шаг 7

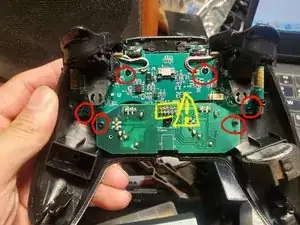

Открутите 6 винтов,
Сначала отделите плату нижнего аналогового блока. Осторожно с разъёмом (жёлтый)
Затем отделите верхнюю плату.
Шаг 8
Открутите эти 2 винта (красный круг), чтобы отсоединить кнопку триггера. (Сзади, разумеется) (P.S. я был ленив и не фотографировал разобранную кнопку и плату 😶)
Здесь у вас будет хороший доступ. Теперь кричите «ВЕРНИСЬ В МАШИНУ, ЧЁРТОВ МАГНИТ!!!» (Если знаете отсылку😏)
Шаг 9
Соберите обратно как конструктор.
Подключите кабели и проверьте кнопки на тестовом сайте для контроллеров перед тем, как закрутить винты
Я спас вам день? Если да — хорошего дня! Если нет — возможно, вы что-то пропустили. ¯\_(ツ)_/¯
Заключение
При повторной сборке следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
