Замена материнской платы SteelSeries Stratus Duo

Снимите наклейку на задней крышке Stratus Duo пальцами.

Если наклейку трудно снять, нагрейте iOpener и приложите его к задней панели на две минуты, чтобы размягчить клей. Также можно использовать фен для смягчения клея.

Отвинтите пять винтов длиной 9.3 мм, фиксирующих заднюю крышку, используя крестообразную отвертку Y0 Tri-point.

Не пытайтесь полностью снять сборку задней крышки — она всё ещё соединена с материнской платой.

Осторожно приподнимите сборку задней крышки от рамы и сдвиньте её вниз, чтобы открыть кабель батареи и соединительный кабель в верхней части материнской платы.

Используя заострённый конец лопатки, отодвиньте серые защёлки на разъёме соединителя параллельно кабелю соединителя, чтобы освободить кабель.

С помощью пинцета с притуплёнными концами или пальцами извлеките кабель из разъёма.

Возьмите коннектор пинцетом с притуплённым носом и приподнимите его, отсоединив от материнской платы.

Снимите сборку задней крышки.

Отвинтите двумя винтами длиной 6.8 мм плату джойстиков, используя крестообразную отвертку Phillips.

Возьмите плату джойстиков рукой и отсоедините её, потянув прямо вверх и вынув из её разъёма на материнской плате.

Снимите плату джойстиков.

При сборке убедитесь, что десять контактов правильно совмещены с их разъёмом на материнской плате.

Отвинтите четыре винта длиной 6.8 мм, фиксирующие сборку материнской платы в корпусе, используя крестообразную отвертку Phillips.

Уберите сборку материнской платы вручную, наклонив её из пластиковой крышки.

Отвинтите четыре винта длиной 7.2 мм, фиксирующие крышки кнопок триггеров к материнской плате, используя крестообразную отвертку Phillips.

Снимите крышки кнопок триггеров пальцами с их плат расширения плечевых кнопок.

У вас остаётся материнская плата.

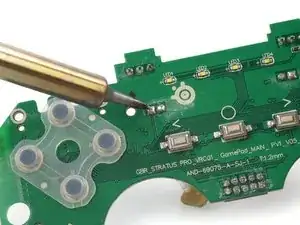

Если вы заменяете материнскую плату, сравните её с новой. Возможно, потребуется перенести некоторые компоненты, например резиновые прокладки для крестовины и кнопок действий, либо выпаять платы расширения плечевых кнопок.
