Замена основной платы в сборе для SteelSeries Stratus Duo

Снимите наклейку на задней крышке Stratus Duo пальцами.

Если наклейку трудно оторвать, нагрейте iOpener и приложите его к задней крышке на две минуты, чтобы размягчить клей под наклейкой. Также можно использовать фен для смягчения клея.

Используйте отвертку Y0 Tri-point, чтобы вынуть пять винтов длиной 9.3 мм, фиксирующих заднюю крышку.

Не пытайтесь полностью снять заднюю крышку, она всё ещё подключена к основной плате.

Осторожно приподнимите заднюю крышку в сборе от каркаса и отведите её вниз, чтобы открыть кабель питания батареи и соединительный кабель в верхней части материнской платы.

Используя острую часть лопатки, отведите серые защёлки на разъёме соединителя в сторону от разъёма, параллельно соединительному кабелю, чтобы освободить кабель.

Используйте пинцет с притуплёнными концами или пальцы, чтобы вытащить кабель из разъёма.

Возьмите разъём пинцетом с притуплённым носиком и оторвите его от материнской платы.

Снимите заднюю крышку в сборе.

Используйте крестовую отвертку, чтобы вынуть два винта длиной 6.8 мм, фиксирующих плату джойстиков.

Возьмите плату джойстиков рукой и отсоедините её, потянув прямо вверх и наружу из разъёма на основной плате.

Снимите плату джойстиков.

При сборке убедитесь, что десять контактных штырей правильно совмещены с их разъёмом на основной плате.

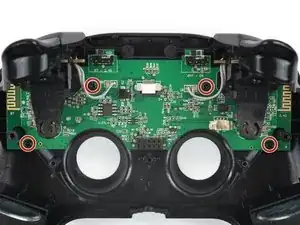

Используйте крестовую отвертку, чтобы вынуть четыре винта длиной 6.8 мм, фиксирующих основную плату в корпусе.

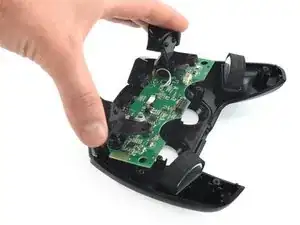

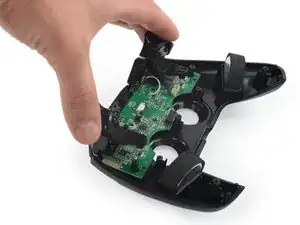

Снимите основную плату в сборе рукой, наклонив её из пластикового кожуха.
