Замена 3D аналогового датчика стика беспроводного контроллера Xbox 360

Нажмите кнопку фиксации батарейного отсека на верхней части контроллера.

Снимите держатель батарей из контроллера.

Стандартный вариант для батарейных отсеков беспроводных контроллеров Xbox 360 — батарейки AA. Также доступен аккумулятор, но оба варианта извлекаются из контроллера одинаково.

Используйте пинцет, чтобы отклеить штрих-код с батарейного отсека.

Удалите семь винтов T8 Security длиной 9,3 мм, фиксирующих заднюю крышку к передней.

Вставьте лопатку между передней и задней крышками вдоль левого края контроллера.

Поверните лопатку в сторону передней части контроллера, поддев и разъединяя обе крышки.

Вставьте лопатку между передней и задней крышками вблизи разъема для наушников.

Поверните лопатку в сторону передней части контроллера, чтобы поддеть и разъединить крышки.

Держите контроллер за батарейный отсек и разъем для наушников.

Оттяните батарейный отсек от разъема для наушников, отделяя заднюю крышку от передней крышки и платы управления.

Контактные пружины батарей фиксируются за счет вырезов в корпусе батарейного отсека в задней крышке. Обязательно правильно совместите их при сборке.

Используя плоский конец лопатки, выньте кабель вибромотора, оттягивая его вверх из разъема на плате управления.

Поднимите вибромотор из передней крышки.

Удалите вибромотор с другой стороны контроллера тем же способом, что и ранее.

Левый мотор имеет значительно больший противовес, чем правый мотор.

Поддев за разъем для наушников и разъем питания, извлеките плату управления из передней крышки.

Большим и указательным пальцами сдвиньте левый триггер в сторону правой части контроллера. Одновременно сдвигайте рычаг управления триггером в противоположном направлении.

У триггера есть штифт, который входит в паз рычага. Убедитесь, что вы сдвинули достаточно, чтобы штифт вышел из паза.

Опустите рычаг триггера вниз.

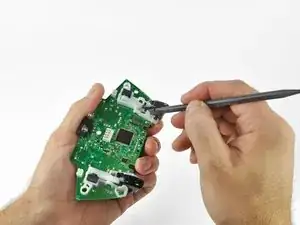

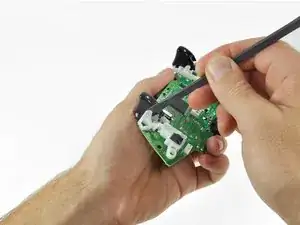

Вставьте край лопатки между триггером и его механизмом рядом с левым краем. Подденьте корпус, отводя его от защелки на триггере.

Используя ранее описанную технику, подденьте корпус с правого края, отводя его от триггера.

Поверните триггер от платы управления, выводя его за пределы корпуса.

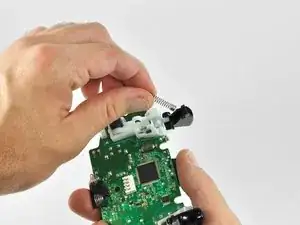

Используя лопатку, снимите пружину триггера со штифта в корпусе триггера.

Вытяните пружину триггера из триггера.

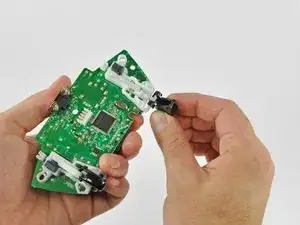

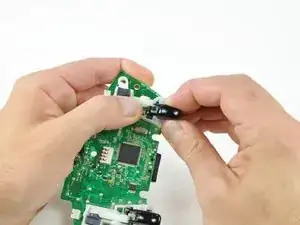

Сдвиньте триггер в сторону правой части платы управления и поверните по часовой стрелке.

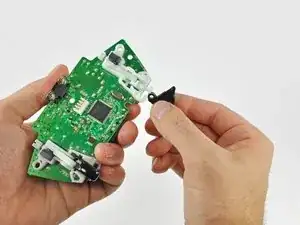

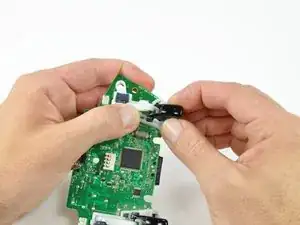

Снимите правый триггер с платы управления.

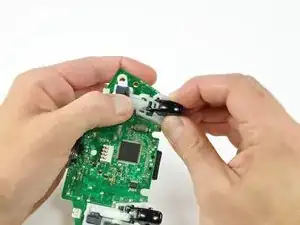

Чтобы снять левый триггер с платы управления, выполните ранее описанную процедуру для правого триггера.

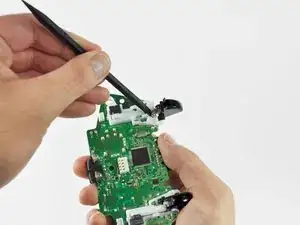

Чтобы снять рычаг управления триггером, нужно удалить только тот, который расположен над аналоговым датчиком (левый край).

Необязательно: удобнее снять оба, чтобы избежать припаивания или плавления пластика во время работы.

Деталь должна легко выскользнуть, как только припой будет полностью удалён. Если нет — вернитесь и проверьте, не осталось ли припоя в контактах.

Нагрейте и отсосите припой.

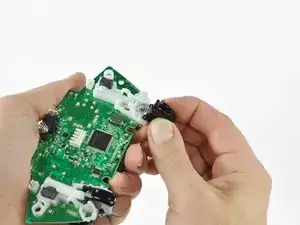

Удалите аналоговый датчик и установите новую деталь.

Деталь должна легко выскользнуть, как только припой будет полностью удалён. Если нет — вернитесь и проверьте, не осталось ли припоя в контактах.

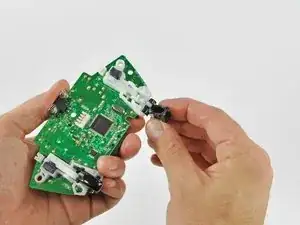

Удерживая деталь на месте, быстро пропаяйте одну точку, чтобы зафиксировать её.

Теперь пропаяйте все контакты и собирайте в обратном порядке.
