Замена кнопок беспроводного контроллера Xbox 360

Нажмите кнопку освобождения батареи на верхней части контроллера.

Извлеките держатель батарей из контроллера.

Стандартным вариантом для батарейного отсека беспроводных контроллеров Xbox 360 являются батарейки AA. Также доступна перезаряжаемая батарея, но оба варианта извлекаются из контроллера одинаковым образом.

С помощью пинцета отклейте штрихкодную наклейку с отсека для батарей.

Снимите семь винтов T8 Security длиной 9.3 мм, крепящих заднюю крышку к передней крышке.

Вставьте лопатку между передней и задней крышками вдоль левого края контроллера.

Поверните лопатку в направлении передней части контроллера, поддев и разъединяя обе крышки.

Вставьте лопатку между передней и задней крышками рядом с гнездом для наушников.

Поверните лопатку в направлении передней части контроллера, чтобы поддеть и разъединить обе крышки.

Возьмите контроллер за отсек для батарей и за гнездо для наушников.

Оттяните отсек для батарей от гнезда для наушников, отделяя заднюю крышку от передней крышки и платы управления.

Контактные пружины батарей удерживаются в пазах корпуса батарей в задней крышке. Убедитесь, что вы правильно совмещаете их при сборке.

Используйте плоский конец лопатки, чтобы извлечь кабель мотора вибрации, поднимая его вверх из разъёма на плате управления.

Поднимите мотор вибрации из передней крышки.

Снимите мотор вибрации с другой стороны контроллера тем же описанным ранее методом.

Левый мотор имеет значительно больший противовес, чем правый мотор.

Поддев за гнездо для наушников и разъём питания, извлеките плату управления из передней крышки.

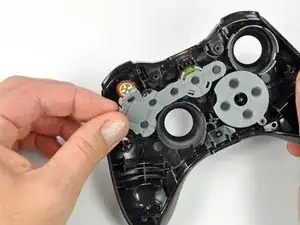

Снимите резиновую накладку с задней стороны кнопок ввода.

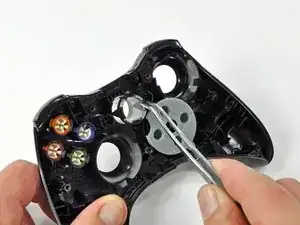

С помощью пинцета извлеките кнопки из передней крышки.

Кнопка A

Кнопка B

Кнопка X

Кнопка Y

Кнопка Start

Кнопка Select

Кнопка Guide

С помощью пинцета подденьте светодиодное кольцо кнопки «домой» и извлеките его из передней крышки контроллера.

У всех кнопок есть выступы, соответствующие пазам в передней крышке. Это предотвращает установку кнопок в неправильное положение или ориентацию.
