Замена левого аналогового стика беспроводного контроллера Xbox 360

Левый стик — самый распространенный для выхода из строя.

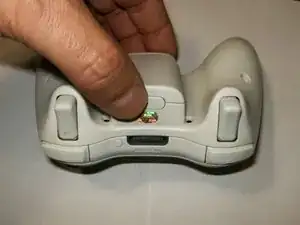

Нажмите на кнопку сброса батареи на верхней части контроллера. Удалите держатель батареи из контроллера.

Используйте пинцет или аналогичный инструмент, чтобы снять наклейку с штрих-кодом с отсека для батареи.

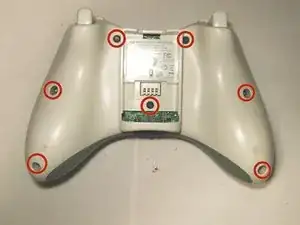

Удалите семь винтов Torx T8 Security длиной 9.3 мм, которые крепят заднюю крышку к передней.

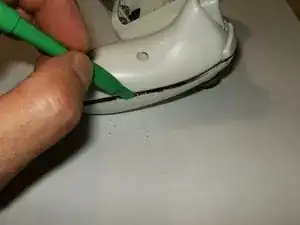

Вставьте пластиковый инструмент между передней и задней крышками вдоль левого края контроллера. Поверните инструмент к передней части контроллера, чтобы разъединить две крышки.

Возьмите контроллер за отсек для батареи и разъем для наушников. Поднимите отсек для батареи от разъема для наушников, отделяя заднюю крышку от передней и основной платы.

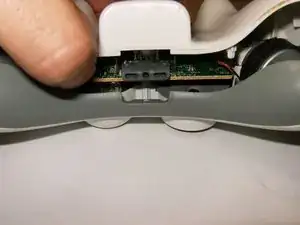

Наклоните нижнюю крышку немного в сторону кнопок спуска, чтобы снять её с верхней крышки.

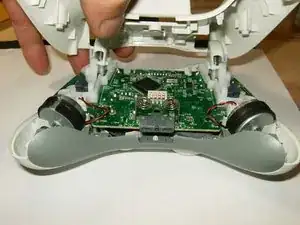

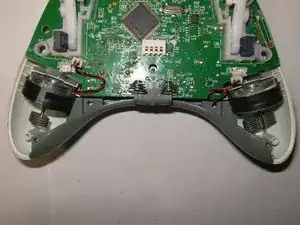

Вот вид внутренней части контроллера. Обратите внимание на вибромоторы с различными противовесами.

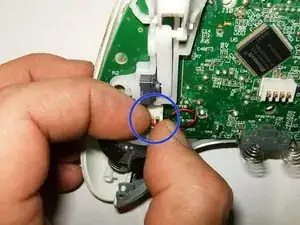

Удалите разъем от левого мотора (контроллер перевернут, левый контроллер будет показан справа и т. д.)

Удалите разъем от правого мотора.

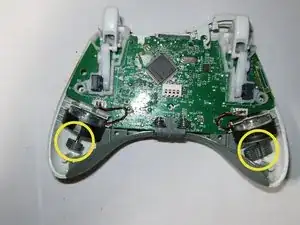

Оба мотора отключены. Обратите внимание на расположение моторов внутри корпуса для сборки.

Удалите основную плату.

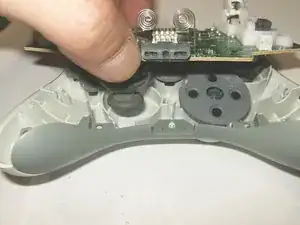

Обратите внимание на расположение резинок на передней крышке для сборки.

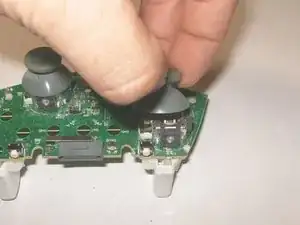

Чтобы снять колпачки аналоговых стиков, просто потяните их от крепежных штифтов.

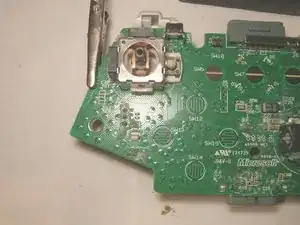

Вид на левый аналоговый стик, который нужно удалить.

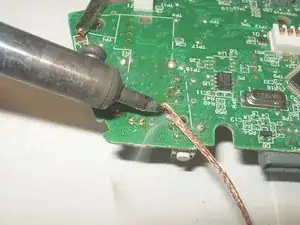

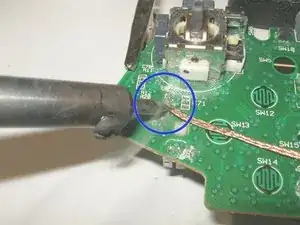

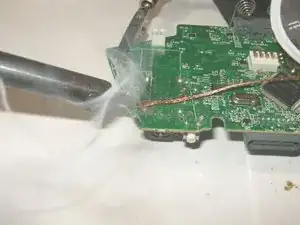

Чтобы удалить левый аналоговый стик, сначала нужно будет удалить кнопку спуска. Отпаяйте три точки пайки. Используйте оплётку для отпаивания и немного флюса, чтобы удалить припой.

Точки спуска слева отпаяны.

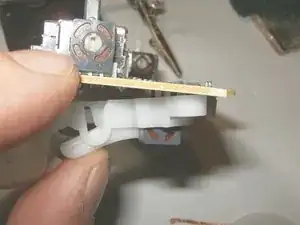

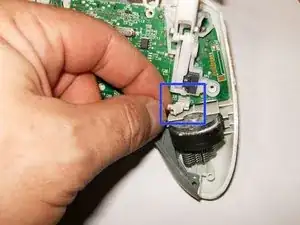

Существует 2 защелки, удерживающие часть левого спуска на месте, удалите их. Это может потребовать немного усилий, но просто нажмите на защелку вниз.

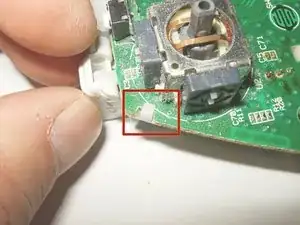

Когда вы удаляете левый спуск, убедитесь, что точки правильно отпаяны, осторожно потяните спуск вниз.

Левый спуск удалён.

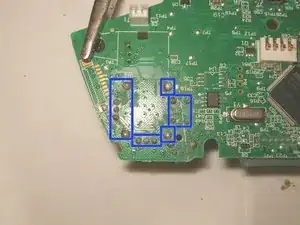

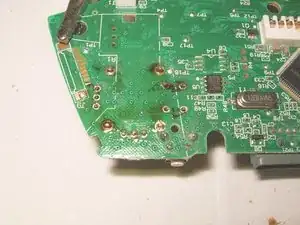

С удалённым левым спуском просто переверните основную плату и найдите 14 точек пайки.

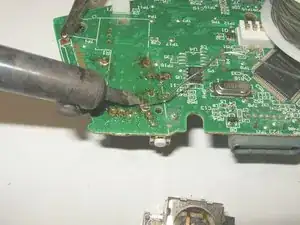

Используйте оплётку для отпаивания и немного флюса, чтобы удалить припой.

Убедитесь, что другие компоненты не отпаиваются и не повреждаются теплом.

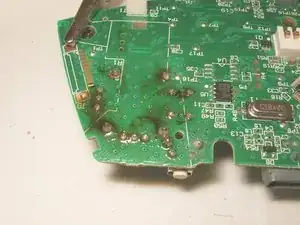

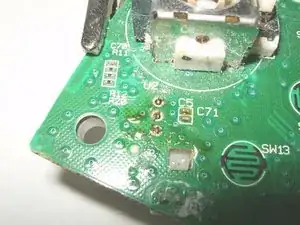

Здесь все точки были отпаяны.

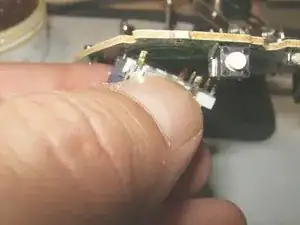

Аккуратно снимите 3D аналоговый стик, чтобы убедиться, что все соединения отпаяны.

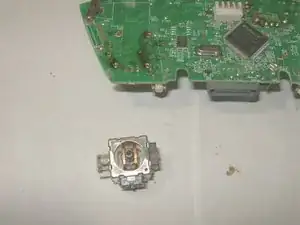

Удалите аналоговый стик.

Установите новый 3D аналоговый стик на место. Убедитесь, что он плотно прижат к плате.

Нанесите немного флюса на точки пайки и ногу аналогового стика.

Заварите соединения на месте.

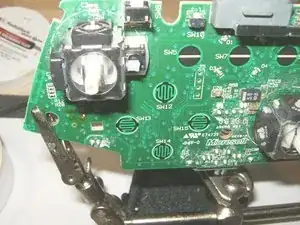

Все точки запаяны обратно на место. Жидкие черные остатки — это флюс. Его можно удалить, очистив плату изопропиловым спиртом после пайки.

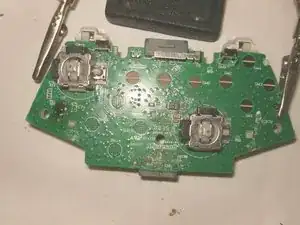

Вот плата с новыми стиками и перепаянной левой кнопкой спуска.
