Разборка экранного блока Xbox Intec 7.2" Color Game
Это руководство поможет Вам разобрать экранный блок Intec 7.2" Color Game. Инструкции могут быть похожи на инструкции для экранного блока Intec 5.4" Color Game, хотя это пока неизвестно.
Шаг 1

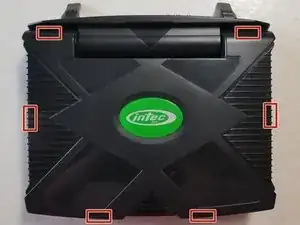

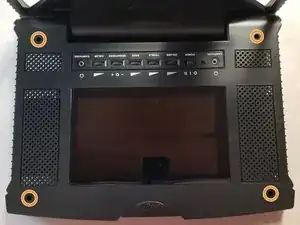

Верхняя крышка удерживается 4 винтами и 6 фиксирующими защёлками

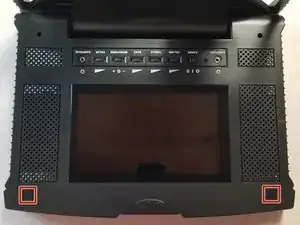

Снимите 2 резиновые накладки, чтобы открыть 2 скрытых винта
Удалите 4 винта #1
Шаг 2
Возьмите лопатку и отожмите 6 фиксирующих защёлок
Это самый трудоёмкий шаг. Будьте терпеливы и действуйте аккуратно.
При отщёлкивании защёлок Вы услышите характерный щелчок.
Снимите верхнюю панель
Шаг 3

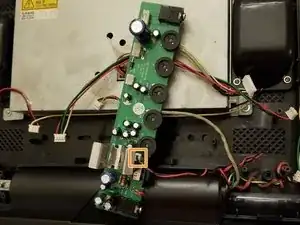

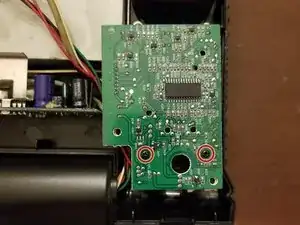

Удалите 2 винта #1
Отключите 4 жгутовых разъёма
Шаг 4

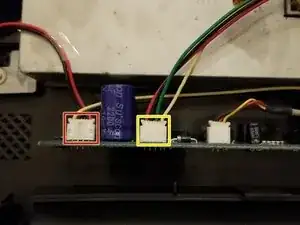

Отключите разъём динамиков
Снимать динамики с корпуса необязательно, если в этом нет необходимости.
Отключите разъём, если динамики нужно снять. В противном случае это будет сделано на следующем шаге.

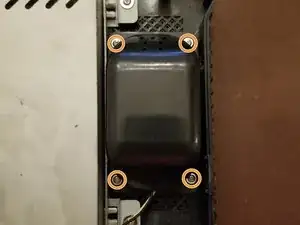

Удалите 8 винтов #1
Шаг 5

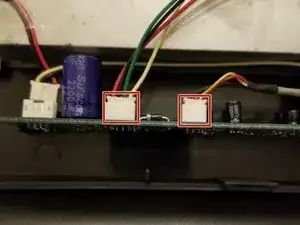

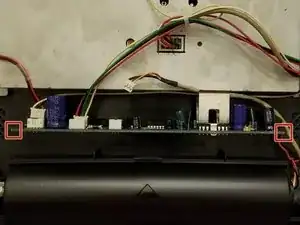

Отключите 2 разъёма
Поднимите провода через фиксирующие стойки
Шаг 6

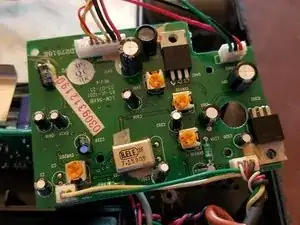

Возьмитесь за края платы и приподнимите её
Не пытайтесь полностью извлечь плату из устройства пока
Отключите последний разъём
Шаг 7
Снимать экран с корпуса необязательно, если в этом нет необходимости.

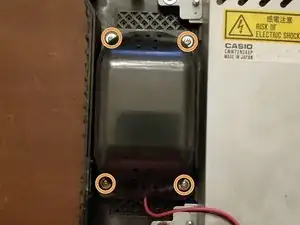

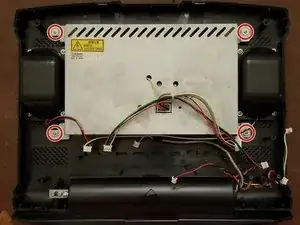

Удалите 4 винта #1, чтобы извлечь экран
Шаг 8

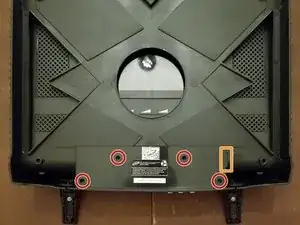

Удалите 4 винта #1
Поднимите защёлку

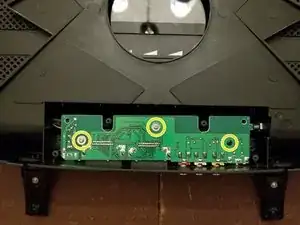

Удалите 3 винта #1
Возьмитесь за края и приподнимите плату
Не пытайтесь полностью извлечь плату из устройства пока
Шаг 9
Протяните провода через шарнир настолько, чтобы извлечь плату из корпуса
Эти 4 разъёма припаяны непосредственно к плате
Если плату нужно полностью извлечь, протяните провода полностью через шарнир.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
