Замена крестовины (D-pad) беспроводного контроллера Xbox 360

Нажмите кнопку разблокировки батарейного отсека на верхней части контроллера.

Извлеките батарейный отсек из контроллера.

Стандартный вариант питания для беспроводных контроллеров Xbox 360 — батареи типа AA. Также доступен перезаряжаемый аккумулятор, но оба варианта извлекаются из контроллера одинаковым способом.

С помощью пинцета отклейте штрих-кодную наклейку из отсека для батарей.

Удалите семь шурупов T8 Security длиной 9,3 мм, фиксирующих заднюю часть корпуса к передней части.

Вставьте лопатку между передней и задней половинами корпуса вдоль левого края контроллера.

Поверните лопатку в сторону передней части контроллера, поддевая и разъединяя обе половины корпуса.

Вставьте лопатку между передней и задней половинами корпуса рядом с разъёмом для наушников.

Поверните лопатку в сторону передней части контроллера, чтобы поддеть и разъединить половины корпуса.

Возьмите контроллер за батарейный отсек и разъём для наушников.

Оттяните батарейный отсек от разъёма для наушников, отделяя заднюю половину корпуса от передней половины и платы.

Пружинные контакты батареи удерживаются в пазах корпуса батарейного отсека в задней части. При сборке убедитесь, что они правильно выровнены.

С помощью плоского конца лопатки отсоедините кабель вибромотора, подняв его вверх из разъёма на плате.

Поднимите вибромотор из передней половины корпуса.

Удалите вибромотор с другой стороны контроллера тем же описанным ранее способом.

Левый мотор имеет значительно больший противовес, чем правый мотор.

Поддев за разъём для наушников и разъём питания, извлеките плату из передней половины корпуса.

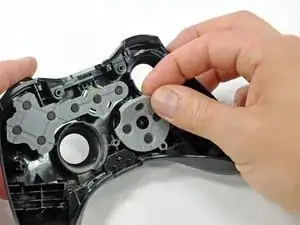

Снимите резиновую накладку с задней стороны крестовины.

Удалите два серебристых крестообразных шурупа длиной 7,0 мм с задней стороны крестовины.

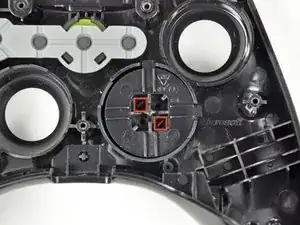

Крестовина закреплена на опоре двумя диагональными защёлками, показанными красным цветом.

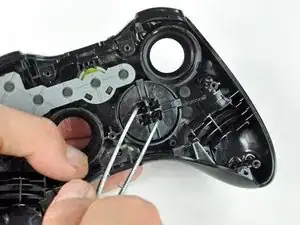

Используйте пинцет и сожмите защёлки вместе, чтобы освободить крестовину от её опоры.

Поднимите опору крестовины из её отсека в передней половине корпуса.

Крестовина остаётся под передней частью корпуса.

Крестовина упадёт, как только опора будет удалена. Поддержите её при извлечении опоры.

Опора имеет пазы в своём отсеке, чтобы обеспечить правильное выравнивание при установке.
