Замена панели бамперов беспроводного контроллера Xbox 360

Нажмите кнопку освобождения батарейного отсека в верхней части контроллера.

Снимите батарейный держатель с контроллера.

Стандартным вариантом для блоков питания беспроводных контроллеров Xbox 360 являются батарейки AA. Также доступна перезаряжаемая батарея, но оба варианта извлекаются из контроллера одинаковым образом.

Используйте пинцет, чтобы отклеить штрих-кодную наклейку от отсека для батарей.

Удалите семь винтов T8 Security длиной 9,3 мм, крепящих заднюю крышку к передней.

Вставьте лопаточку между передней и задней крышками вдоль левого края контроллера.

Поверните лопаточку в сторону передней части контроллера, поддевая и разъединяя две крышки.

Вставьте лопаточку между передней и задней крышками рядом с разъемом для наушников.

Поверните лопаточку в сторону передней части контроллера, чтобы поддеть и разъединить две крышки.

Возьмите контроллер за батарейный отсек и разъем для наушников.

Отведите батарейный отсек от разъема для наушников, отделяя заднюю крышку от передней и печатной платы.

Пружины контактов батареи удерживаются пазами в корпусе батарейного отсека задней крышки. При сборке убедитесь, что они правильно совмещены.

Используйте плоский конец лопаточки, чтобы отсоединить кабель вибромотора, поддев его вверх из разъема на плате.

Поднимите вибромотор и извлеките его из передней крышки.

Удалите вибромотор с другой стороны контроллера тем же способом, как было описано ранее.

Левый мотор имеет значительно больший противовес, чем правый.

Поддев за разъем для наушников и разъем питания, извлеките печатную плату из передней крышки.

Ориентируйте контроллер так, чтобы его передняя часть была обращена к вам.

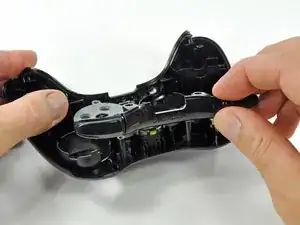

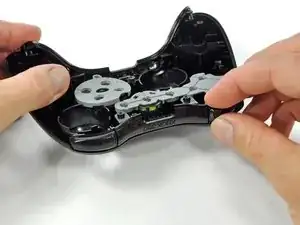

Снимите панель бамперов с передней крышки.
