Замена передней панели беспроводного контроллера Xbox 360

Нажмите кнопку освобождения батареи на верхней части контроллера.

Удалите держатель батареи из контроллера.

Стандартным вариантом для аккумуляторных пакетов беспроводных контроллеров Xbox 360 являются батарейки типа AA. Также доступна перезаряжаемая батарея, но оба варианта батарей извлекаются из контроллера одинаковым образом.

Используйте пинцет, чтобы отодвинуть наклейку с штрих-кодом от отсека для батарей.

Удалите семь винтов безопасности Torx T8 длиной 9.3 мм, крепящих заднюю панель к передней панели.

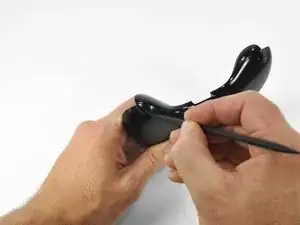

Вставьте лопатку между передней и задней панелями вдоль левого края контроллера.

Поверните лопатку к передней части контроллера, поддевая две панели.

Вставьте лопатку между передней и задней панелями, рядом с разъемом для наушников.

Поверните лопатку к передней части контроллера, чтобы разделить две панели.

Возьмите контроллер за отсек для батареи и разъем для наушников.

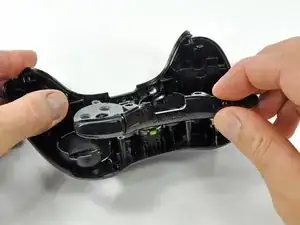

Поднимите отсек для батареи от разъема для наушников, отделяя заднюю панель от передней панели и платы.

Пружины контактов для батареи закреплены в отсеке для батареи в задней панели. Убедитесь, что они правильно выровнены во время сборки.

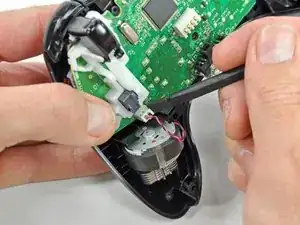

Используйте плоский конец лопатки, чтобы отключить кабель вибромотора, поднимая его вверх от разъема на плате.

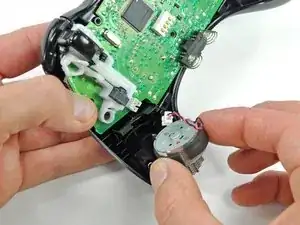

Поднимите вибромотор из передней панели.

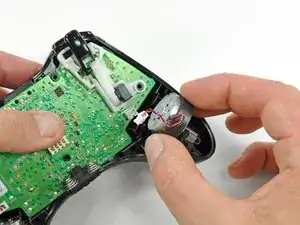

Удалите вибромотор с другой стороны контроллера, используя тот же метод, который был описан ранее.

У левого мотора значительно больший противовес, чем у правого мотора.

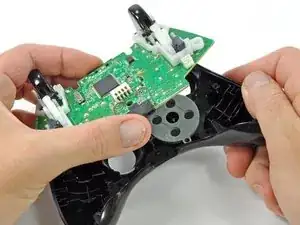

Поднимая за разъем для наушников и штекер питания, извлеките плату из передней панели.

Снимите панель бамперов с передней панели.

Удалите резиновую прокладку с задней стороны крестовины.

Удалите два серебряных винта Phillips длиной 7.0 мм с задней стороны крестовины.

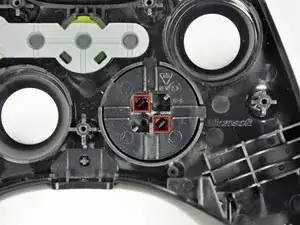

Крестовина закреплена на своем основании двумя диагональными защёлками, показанными красным цветом.

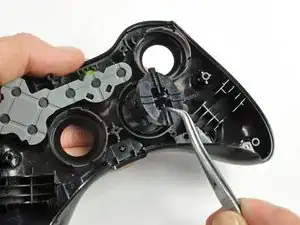

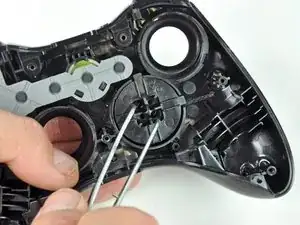

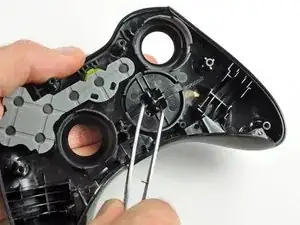

Используйте пинцет и сожмите защёлки вместе, чтобы освободить крестовину от ее основания.

Поднимите основание крестовины из его отсека на передней панели.

Крестовина остается под передней панелью.

Крестовина упадет, как только ее основание будет снято. Убедитесь, что поддерживаете ее при снятии основания.

Основание имеет слоты для своего отсека, чтобы гарантировать, что оно всегда будет правильно выровнено.

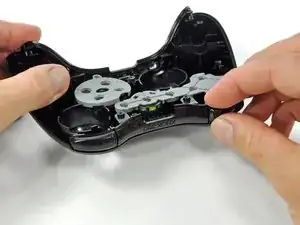

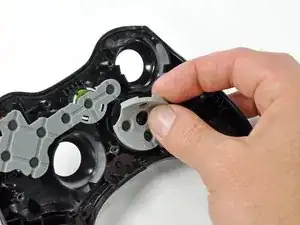

Удалите резиновую прокладку с задней стороны кнопок ввода.

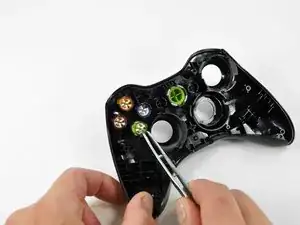

Используя пару пинцетов, удалите следующие кнопки с передней панели:

Кнопка A

Кнопка B

Кнопка X

Кнопка Y

Кнопка Старт

Кнопка Выбор

Кнопка Гид

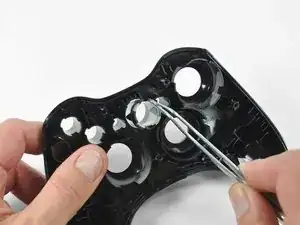

Используя пару пинцетов, удалите светодиодное кольцо с передней панели.

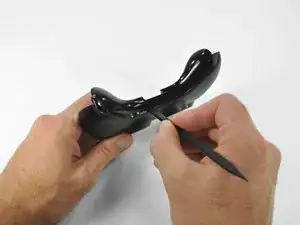

Вставьте лопатку между нижней панелью и передней панелью.

Проведите лопаткой вдоль зазора между двумя компонентами корпуса.

Поднимите нижнюю панель с передней панели.
