Замена передней панели DualShock 4 CUH-ZCT2

Используйте крестовую отвёртку, чтобы вынуть четыре винта длиной 6,4 мм с задней панели.

Четыре хрупких пластиковых защёлки удерживают панели вместе. Их расположение видно более ясно в этом руководстве.

Защёлки помогают держать стыки. Если вы сломаете эти защёлки, контроллер всё равно будет работать.

Вставьте монтажный инструмент в щель между передней и задней панелями, начиная с внешнего края любой ручки.

Аккуратно отожмите заднюю панель от передней панели, пока они не начнут частично разъединяться.

Используйте монтажный инструмент, чтобы разъединить панели, сработав пластиковые защёлки по периметру контроллера.

Поднимите заднюю панель прямо от контроллера.

Не снимайте заднюю панель полностью. Она всё ещё подключена к контроллеру ленточным кабелем.

Аккуратно потяните ленточный кабель прямо из разъёма на плате, используя пальцы.

Петля для захвата этого кабеля слишком мала, чтобы ухватиться пальцами или пинцетом, поэтому берите сам кабель. В противном случае используйте петли для захвата, когда это возможно.

При сборке возьмите ленточный кабель за синюю вкладку и аккуратно вставьте кабель прямо в разъём. Нажимайте на синюю вкладку, а не на сам кабель.

Используйте пинцет, чтобы вытащить разъём питания аккумулятора прямо вверх с материнской платы.

Снимите аккумулятор.

Используйте крестовую отвёртку, чтобы вынуть винт длиной 6,4 мм, который фиксирует держатель аккумулятора.

Снимите держатель аккумулятора.

Используйте пинцет, чтобы отсоединить ленточный кабель сенсорной панели.

Тяните ленточный кабель прямо от его разъёма на плате за синюю вкладку, а не за сам кабель.

Отделите узел материнской платы и средней рамы от передней панели.

Сдвиньте нижнюю часть сенсорной панели внутрь с передней стороны контроллера, чтобы отделить её от переднего корпуса.

Снимите сенсорную панель с ободка, удерживающего её в переднем корпусе.

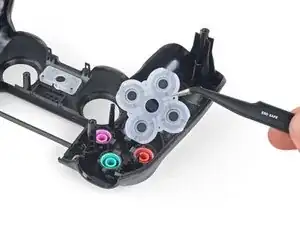

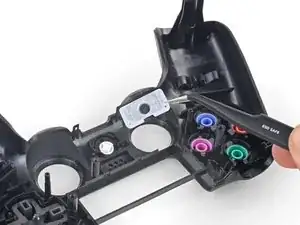

Используйте пальцы или пинцет, чтобы снять три силиконовые проводящие прокладки с кнопок контроллера.

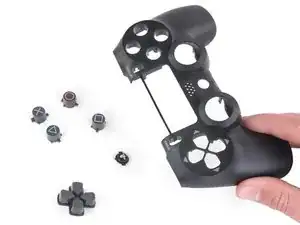

Медленно переверните переднюю панель, чтобы кнопки выпали.

Остаётся только передняя панель.

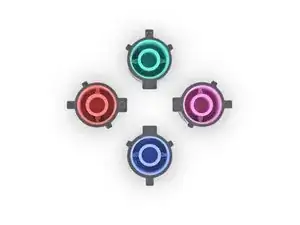

Круглые кнопки имеют уникальные выемки, предотвращающие неправильную установку.

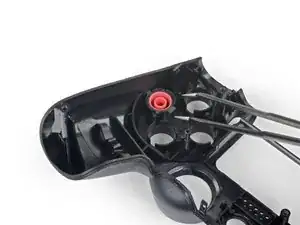

При сборке используйте пальцы или пинцет, чтобы опустить кнопки в соответствующие отверстия на передней панели.

Совместите выемки на кнопках, чтобы убедиться, что каждая полностью вставлена и находится в правильном положении.
