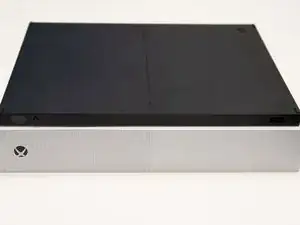

Замена жёсткого диска Xbox One S All Digital Edition

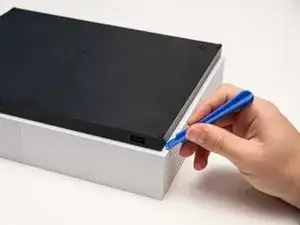

Установите заклёпанный край инструмента iFixit Opening Tool между верхней и нижней крышками пластикового корпуса.

Нажмите вниз на iFixit Opening Tool, пока защёлка не освободится.

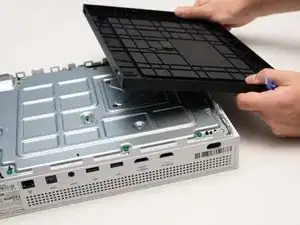

Повторите в нескольких точках пластикового корпуса, пока нижняя крышка не будет снята.

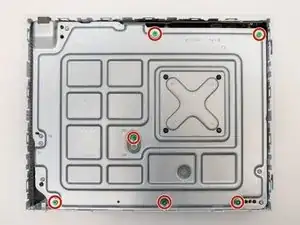

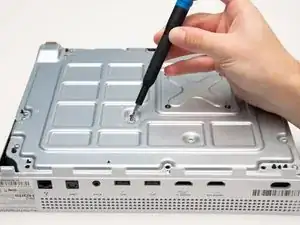

Удалите шесть зелёных винтов длиной 50 мм (маркировка F1–F6) из металлического шасси с помощью отвёртки Torx T10.

Эти винты крепят верхнюю крышку пластикового корпуса к шасси.

Надавите, чтобы отслоить боковые части корпуса.

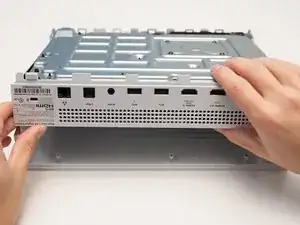

Отделите металлическое шасси от верхней крышки, поднимая заднюю часть шасси вверх и от верхней крышки.

Пластиковая задняя панель должна оставаться прикреплённой к металлическому шасси.

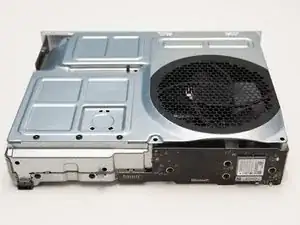

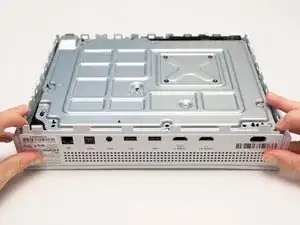

Переверните металлический корпус так, чтобы крышка вентилятора была сверху.

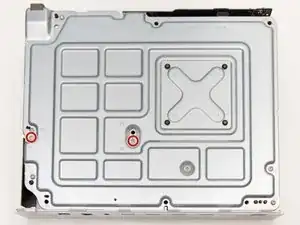

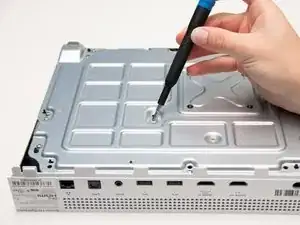

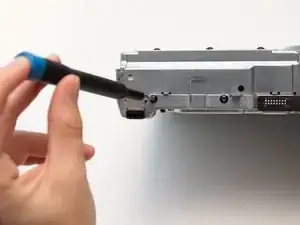

Удалите два винта длиной 15 мм с передней панели, используя отвёртку Torx T8.

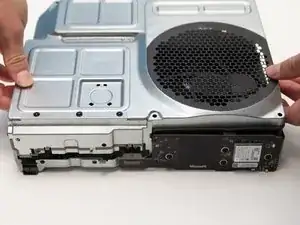

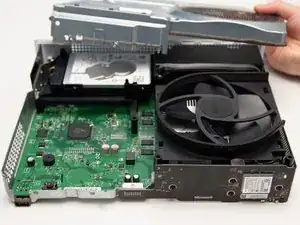

Аккуратно сдвиньте верхнюю металлическую крышку со стороны рамы.

Для снятия может потребоваться сдвигать крышку из стороны в сторону по мере подъёма.

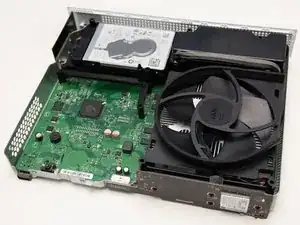

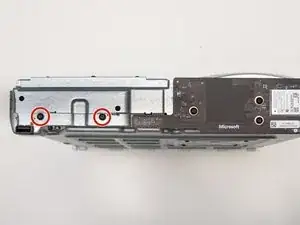

Удалите два винта длиной 10 мм, маркированные C3 и C4, которые крепят пластиковый корпус жёсткого диска к металлическому шасси, с помощью Torx T10 Security.

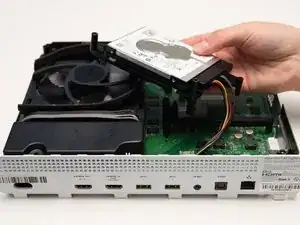

Поднимите жёсткий диск вместе с чёрным пластиковым кожухом из шасси.

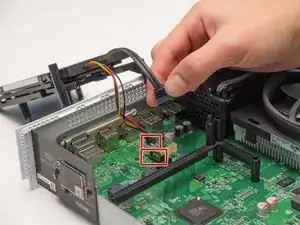

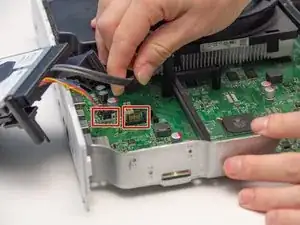

Снимите два жгута проводов с материнской платы, аккуратно потянув их строго вверх.

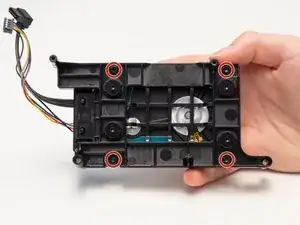

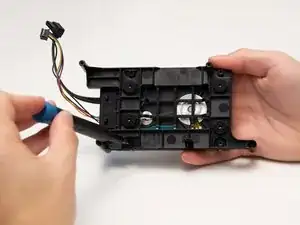

Удалите четыре винта длиной 10 мм, крепящие жёсткий диск к пластиковому корпусу, с помощью Torx T8 Security.

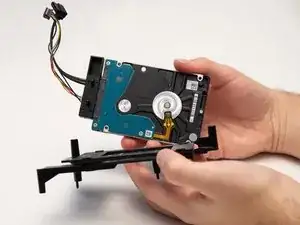

Аккуратно извлеките жёсткий диск из его пластикового корпуса.

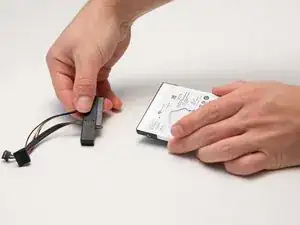

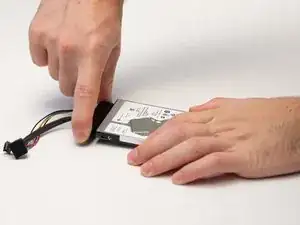

Аккуратно отсоедините чёрный проводной разъём от жёсткого диска, осторожно потянув его в сторону от диска.
